6.2.3
PIN-Belegungen der Steckverbinder

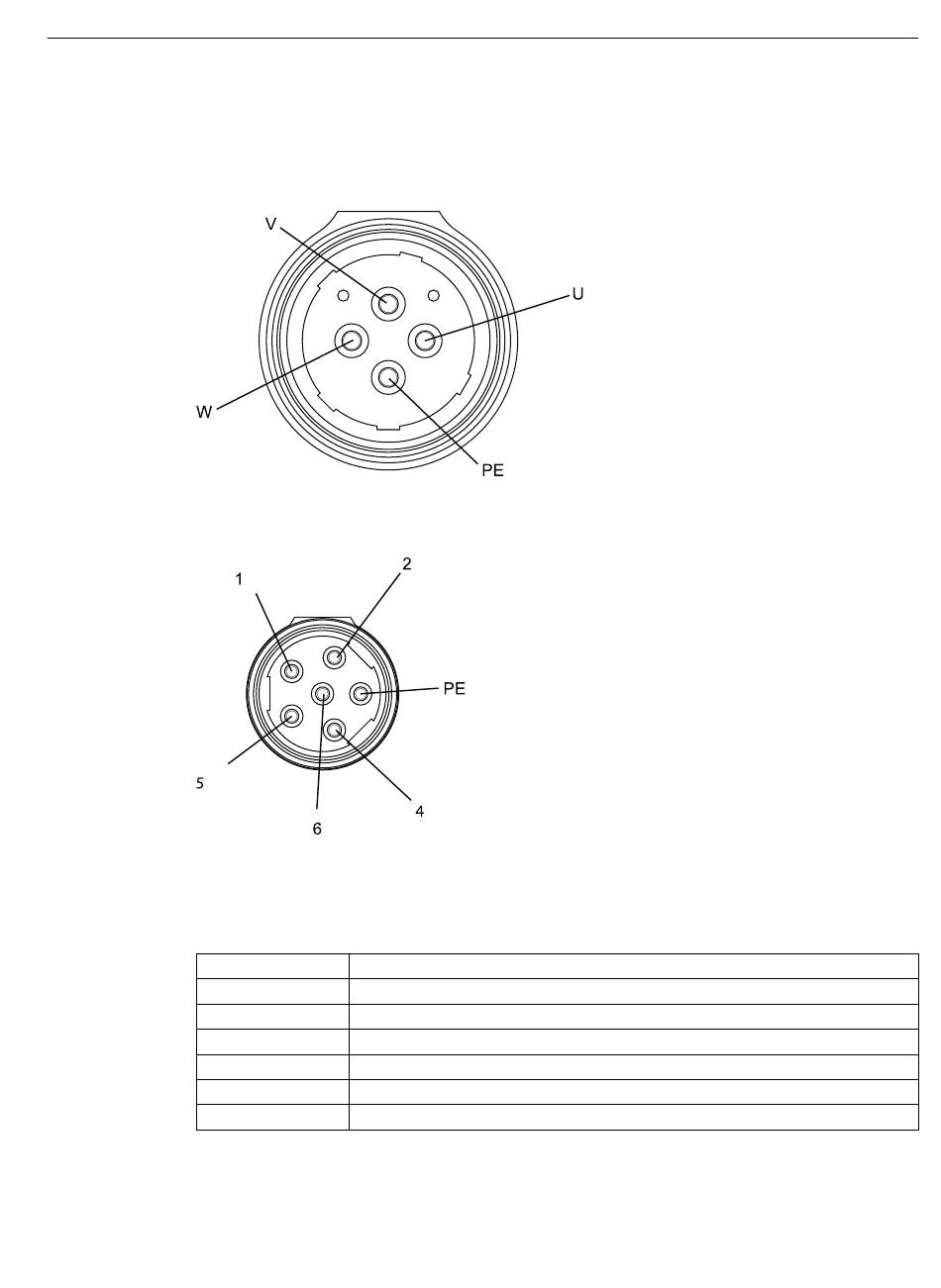

Nachfolgend sind die Polbilder der Steckverbinder dargestellt. Die jeweiligen Ansichten sind
steckseitig.
Bild 6-11
Bild 6-12
Tabelle 6-3
PIN
1
2
PE
4
5
6
Einbau-Torquemotoren 1FW6
Betriebsanleitung, 09/2022, A5E52220812A AA
Polbild Leistungssteckverbinder Größe 1,5
Polbild Leistungssteckverbinder Größe 1,0
PIN-Belegung Leistungssteckverbinder Größe 1,0
Schnittstelle
U
V
PE
-
-
W
Anschluss
6.2 Elektrischer Anschluss
105
