6.3 Inbetriebnahme des Transformators am
6.3.1 Ölgefäß des Laststufenschalters mit Isolierflüssigkeit füllen
ACHTUNG
Aufstellungsort
Schäden am Laststufenschalter!
Ungeeignete Isolierflüssigkeiten führen zu Schäden am Laststufenschalter!
Ausschließlich die vom Hersteller zugelassenen Isolierflüssigkeiten [►Ab-
schnitt 8.1.2, Seite 156] verwenden.
1. ACHTUNG! Überprüfen, ob der Laststufenschalterkopfdeckel mit einem
Flansch zum Anbau eines Druckentlastungsventils ausgestattet ist. In diesem
Fall ist der Betrieb ohne Druckentlastungsventil unzulässig und kann zu Schä-
den am Laststufenschalter führen.
Für diesen Laststufenschalter zugelassenes Druckentlastungsventil an
Laststufenschalterkopf anbauen.
2. Verbindungsleitung zwischen dem Rohrleitungsanschluss E2 und einem der
Rohrleitungsanschlüsse R, S oder Q herstellen, um gleiche Druckverhältnisse
im Ölgefäß und Transformator während der Evakuierung sicherzustellen.

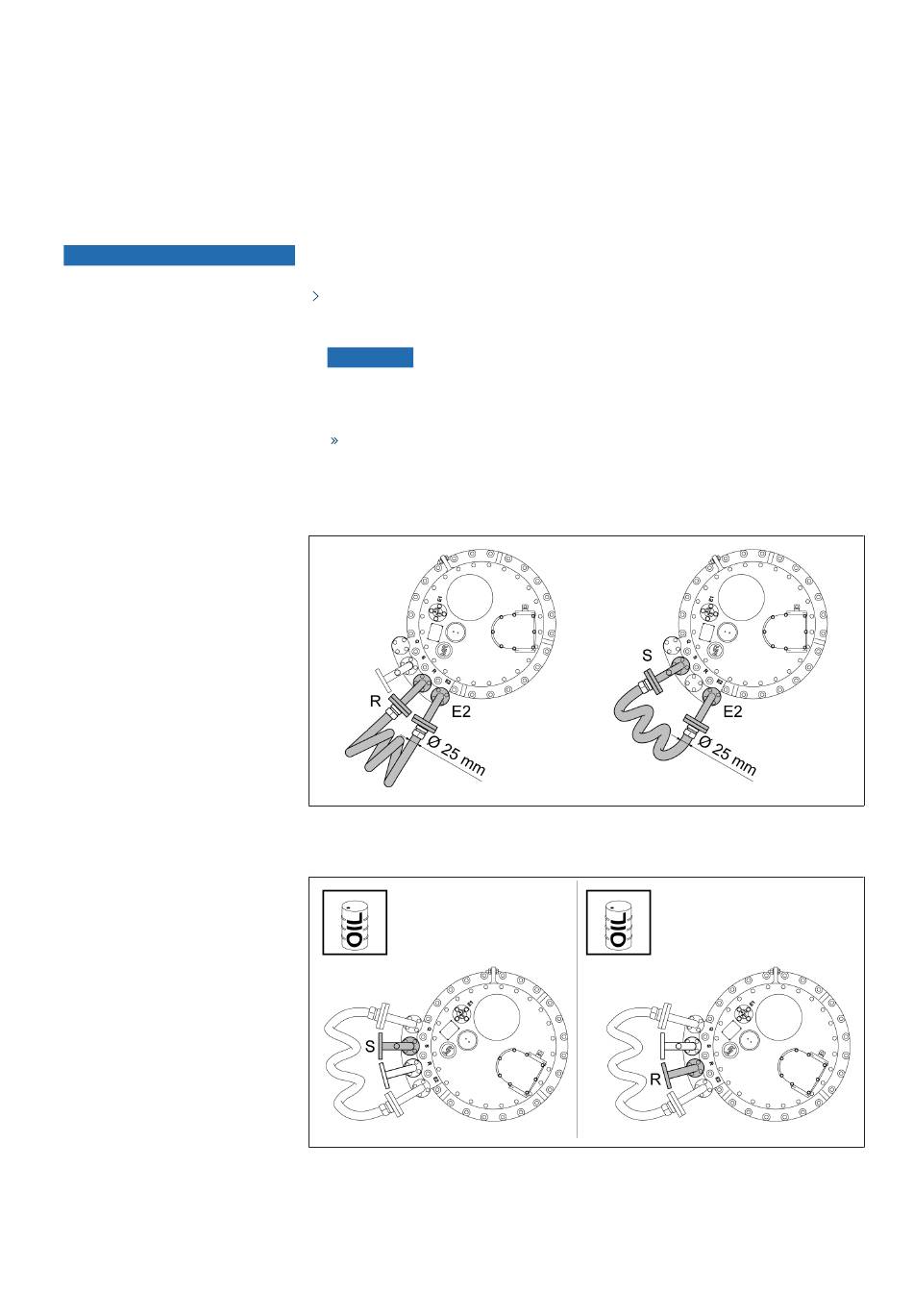

Abbildung 177: Verbindungsleitung
3. Laststufenschalter über einen der beiden freien Rohrleitungsanschlüsse des
Laststufenschalterkopfes mit neuer Isolierflüssigkeit füllen.
Abbildung 178: Rohrleitungsanschluss S und R
4. Isolierflüssigkeitsprobe aus dem Ölgefäß entnehmen.
5. Temperatur der Probe unmittelbar nach der Entnahme protokollieren.
