MR VACUTAP VV Montage- Und Inbetriebnahme Anleitung Seite 99

2. Lichte Weite B zwischen den Gehäusen der oberen Getriebestufe und des
Winkelgetriebes ermitteln. Schutzblech auf Länge B-2 mm abschneiden und
Schnittstellen entgraten. Schutzblech durch Farbanstrich gegen Korrosion
schützen.

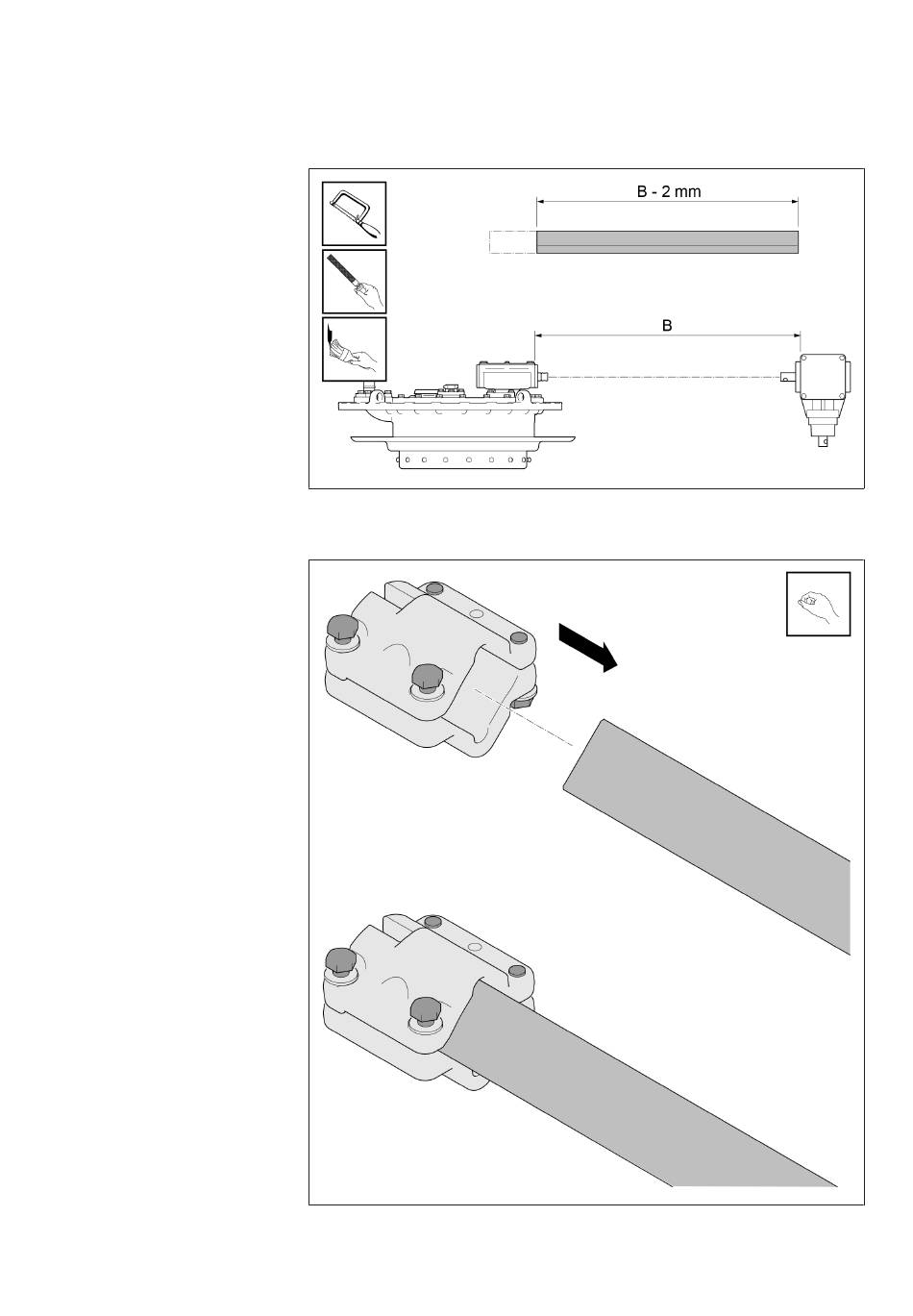

Abbildung 117: Schutzblech kürzen, entgraten und anstreichen
3. Lose zusammengeschraubtes Kupplungsstück bis zum Anschlag auf Vierkan-
trohr aufschieben.
Abbildung 118: Kupplungsstück auf Vierkantrohr aufschieben
4349322/03 DE Montage
99
