3. Überwachungskontakte gemäß Anschlussschaltbild des zugehörigen Moto-

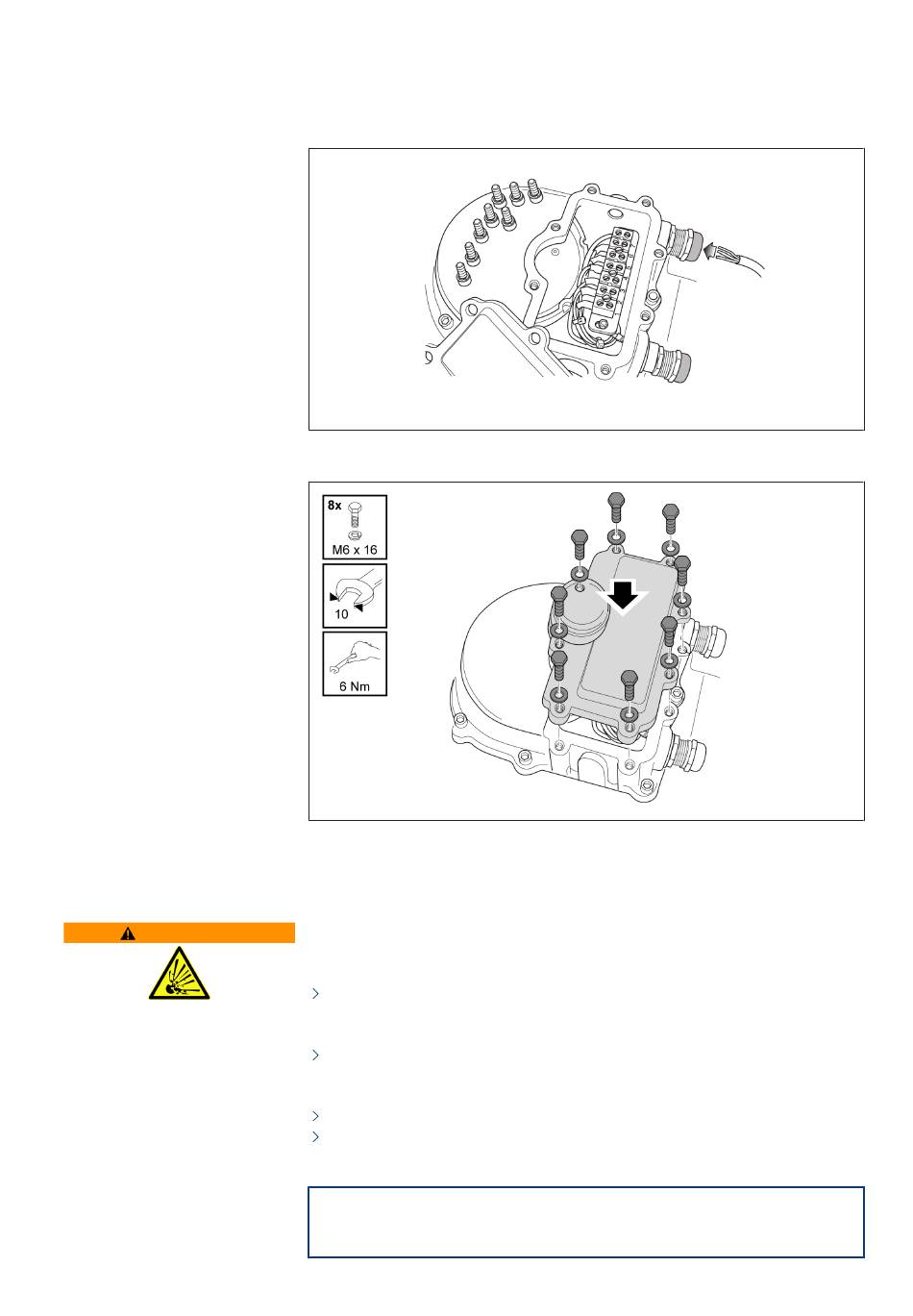

Abbildung 75: Schaltüberwachung
4. Klemmenkastendeckel montieren. Auf Sauberkeit der Dichtstellen achten.
Abbildung 76: Deckel Schaltüberwachung
5.4.3 Schutzrelais in Rohrleitung einbauen und anschließen
WARNUNG
Explosionsgefahr!
Explosionsfähige Gase im Schutzrelais können verpuffen oder explodieren
und so zum Tod oder schweren Verletzungen führen.
i
rantriebs über eine Verbindungsleitung an die entsprechenden Klemmen des
Motorantriebs anschließen.
Nach Abschalten des Transformators 15 Minuten warten, bevor Sie mit
weiteren Arbeiten an dem Schutzrelais beginnen, damit sich die Gase ver-
flüchtigen können.
Sicherstellen, dass sich keine Zündquellen wie offenes Feuer, heißen Flä-
chen oder Funken (z. B. durch statische Aufladung) in direkter Umgebung
befinden oder entstehen.
Vor Arbeitsbeginn alle Hilfsstromkreise spannungsfrei schalten.
Während der Arbeiten keine elektrischen Geräte betreiben (z. B. Funkenbil-
dung durch Schlagschrauber).
Führen Sie alle Transformatorenprüfungen immer mit angebautem und an-
geschlossenem Schutzrelais durch.
4349322/03 DE Montage
73
