Montage 4349322/03 DE
4. Kupplungsbolzen, Kupplungsstück und Wellenende des Winkelgetriebes fet-
ten (z.B. ISOFLEX TOPAS L32) und Kupplungsbolzen in Wellenende einset-
zen. Schlauchschellen auf Vierkantrohr auffädeln und Vierkantrohr mit Kupp-
lungsstück auf Wellenende schieben.

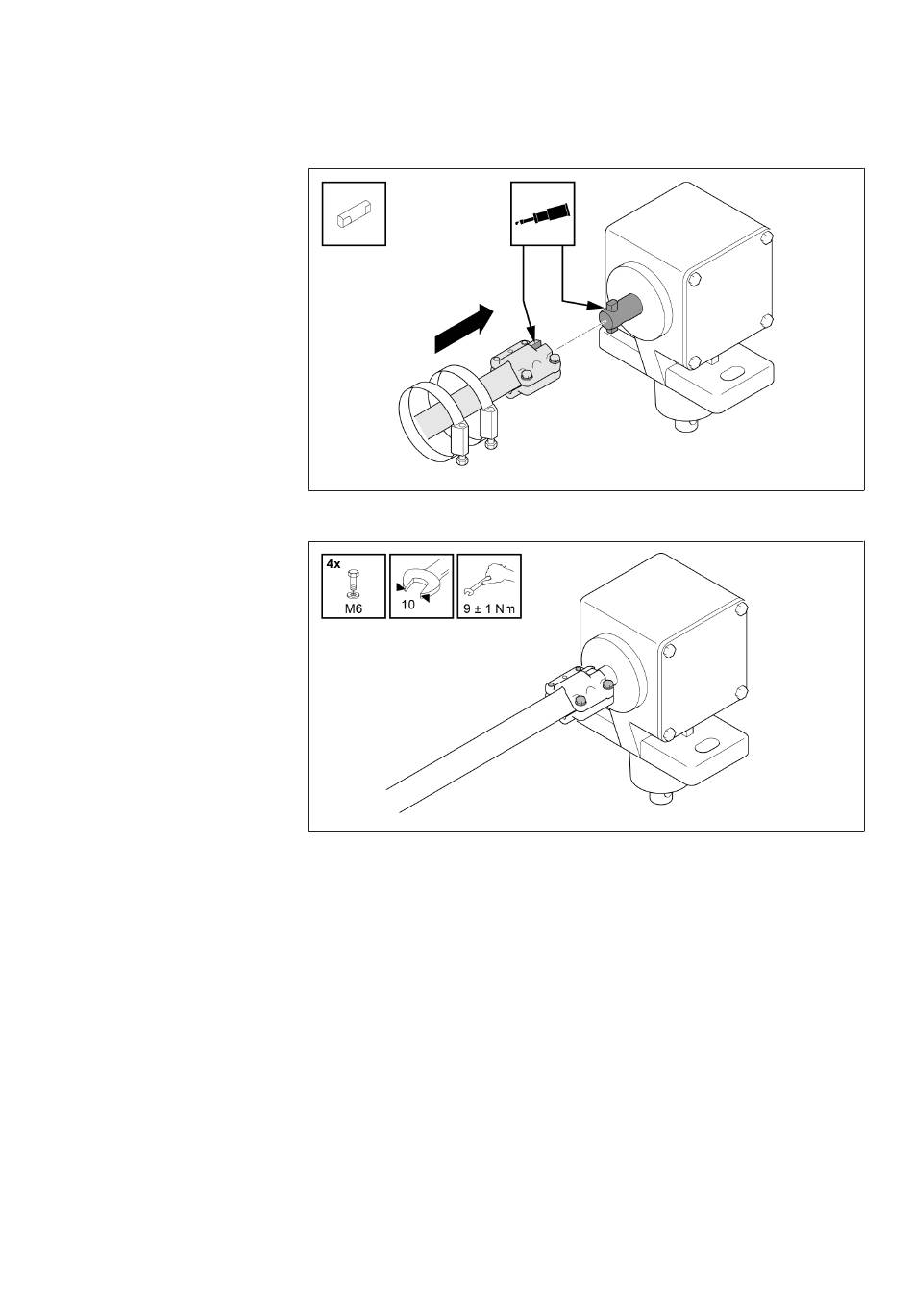

Abbildung 119: Vierkantrohr mit Kupplungsstück auf Wellenende schieben
5. Vierkantrohr am Winkelgetriebe befestigen.
Abbildung 120: Vierkantrohr am Winkelgetriebe befestigen
