MR VACUTAP VV Montage- Und Inbetriebnahme Anleitung Seite 172

Dichtungsbreite
Trafodeckel
nur bei 145 kV
Achtung!
Haken dürfen nicht mit
Getriebeteilen kollidieren!
Zentrierbolzen 3x
A-A
DC 30.06.00
gez.
gepr. Albrecht
43
A

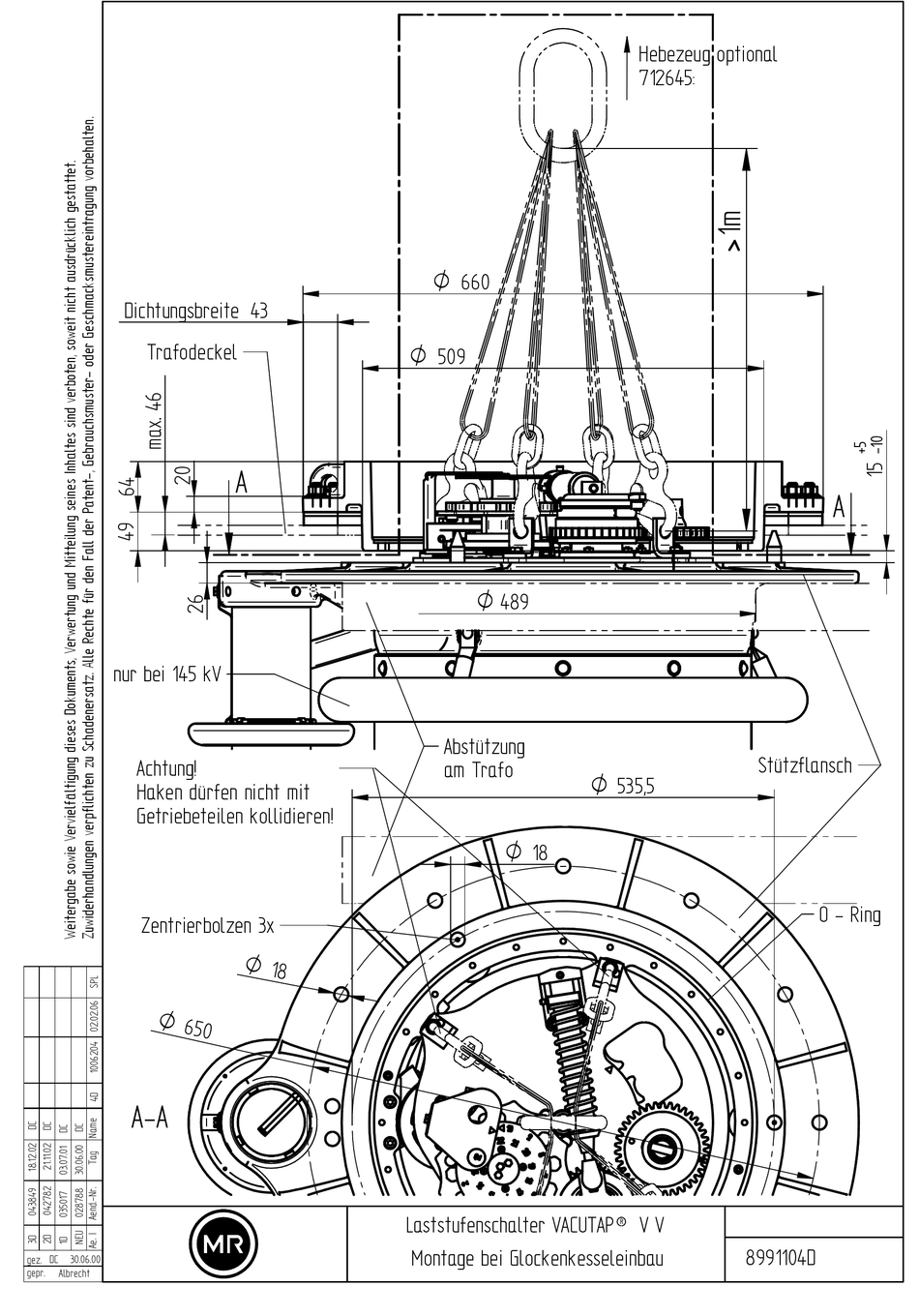

Laststufenschalter VACUTAP V V
660
O
O 509
O 489
Abstützung
am Trafo
O 18
Montage bei Glockenkesseleinbau
Hebezeug optional
712645:
Stützflansch
O 535,5
R
8991104D
A
O - Ring
