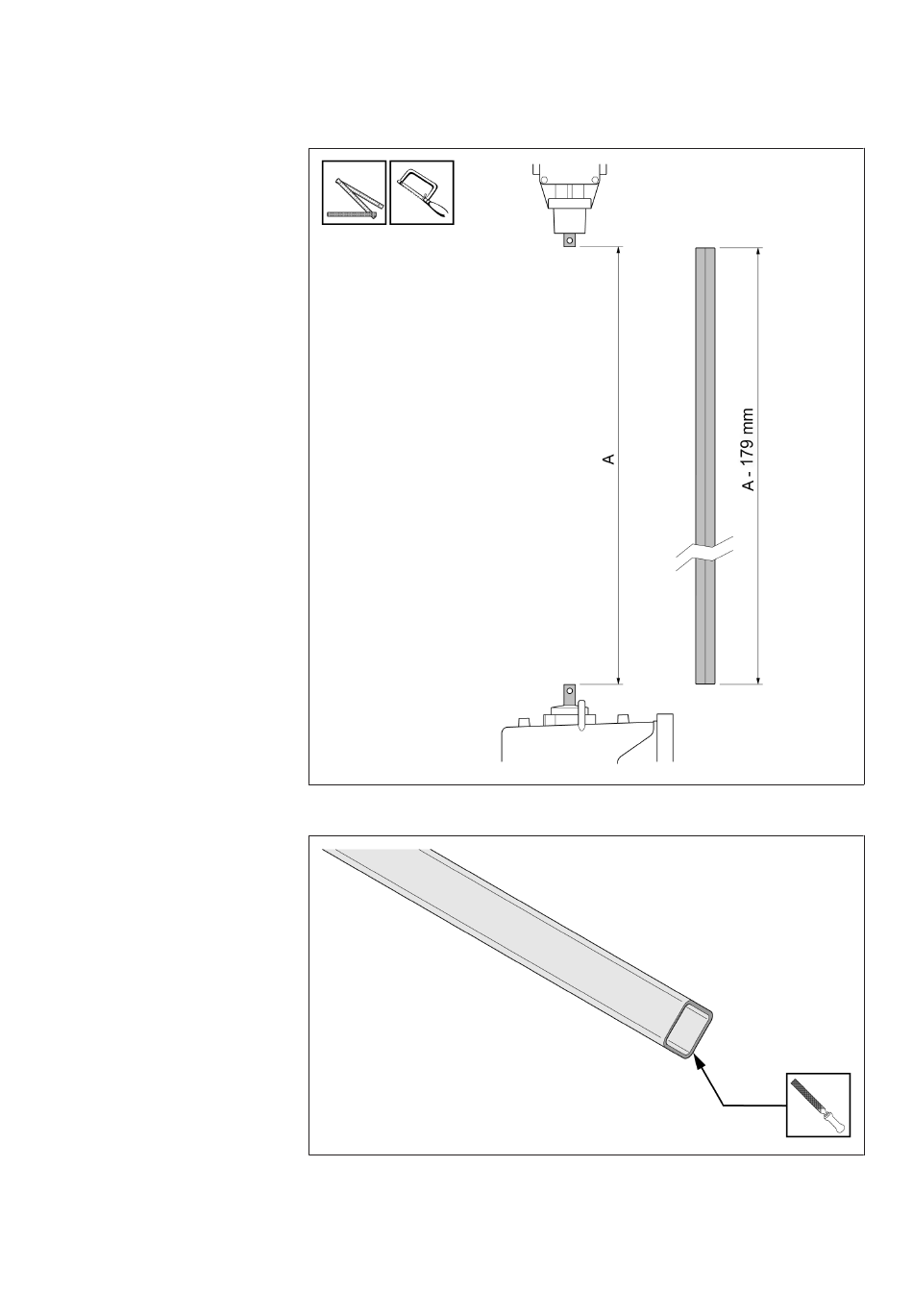

3. Maß A zwischen Wellenende des Antriebs und des Winkelgetriebes ermit-
teln. Vierkantrohr unter Berücksichtigung des Isolators auf Länge A–179 mm
kürzen.
Abbildung 156: Kürzung Vierkantrohr
4. Schnittstellen des Vierkantrohrs entgraten.
Abbildung 157: Schnittstellen entgraten
