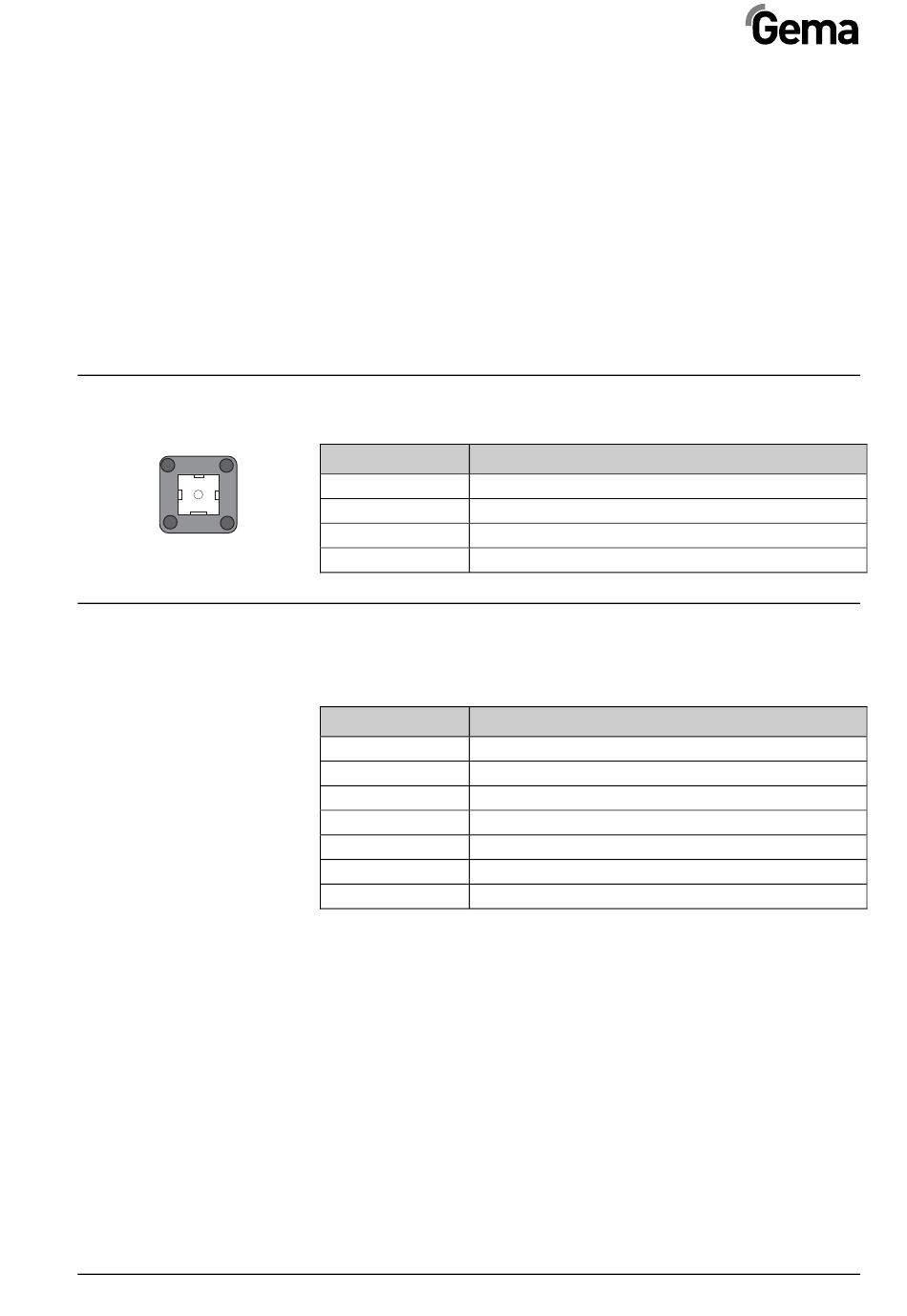

Steckerbelegungen
Netzkabel-Sockel
2
PE
3
1
Mains connection
2.1
Gun 1 - Gun 10 (OptiGun GA02/PG1-A/PG2-A Pistolen-
stecker)
MultiTronic CG04/MultiAir
V 04/14
Pin
Funktion
1
Neutralleiter (Spannungsversorgung)
2
Leiter (Spannungsversorgung)
3
System ON/OFF (Pistolenfreigabe) 100-240 VAC
PE
Erde PE
Pin
Funktion
1
GND Hochspannungskaskade
2
nicht benutzt
3
nicht benutzt
4
nicht benutzt
5
nicht benutzt
6
Signal Hochspannungskaskade
7
Erde PE
Steckerbelegungen • 37
