Sonderfunktionen

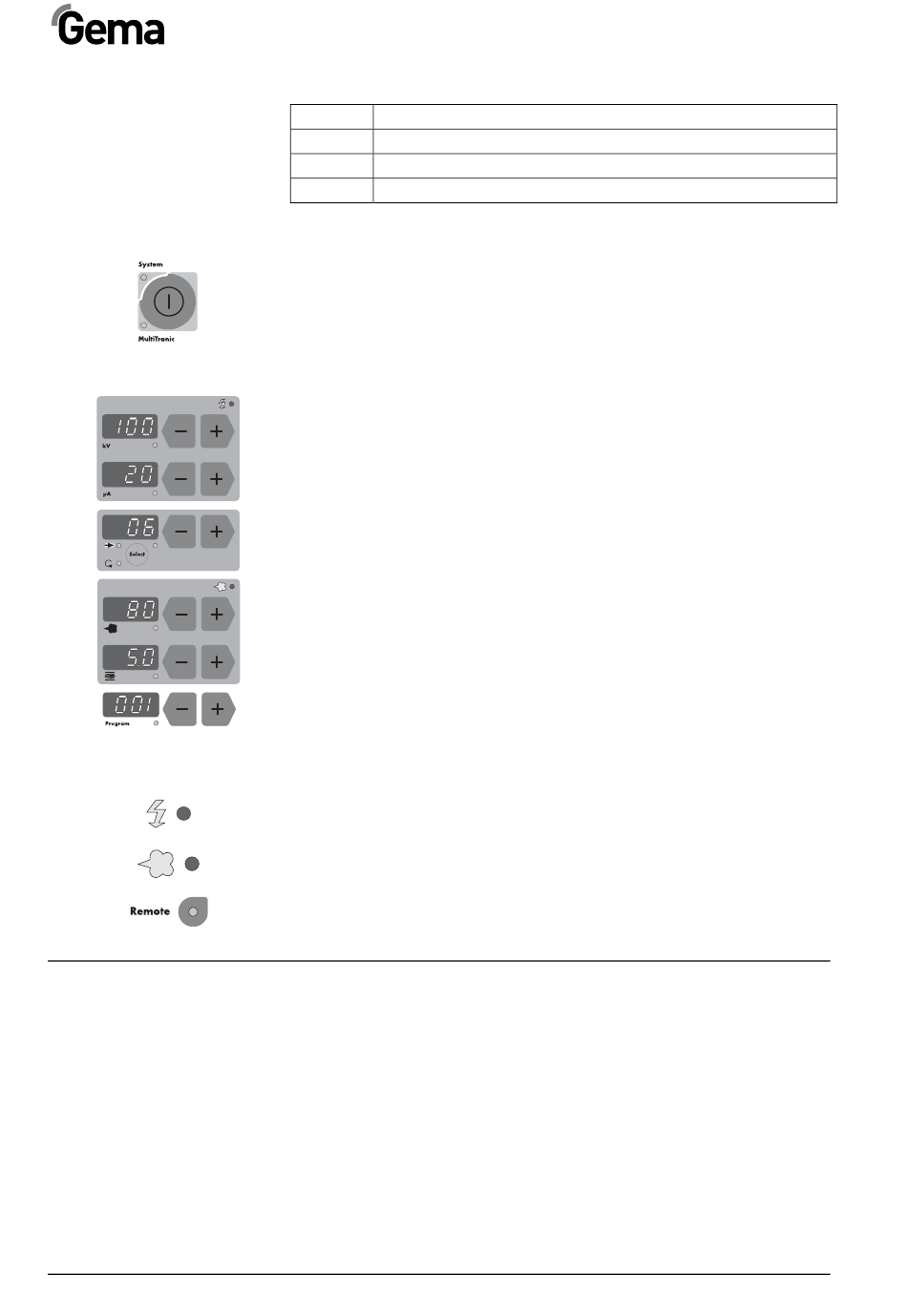

18 • Bedienung
V 04/14
Bedeutung der Diagnose-Dioden:
1 (grün)
Spannungsversorgung +24 VDC, MultiAir betriebsbereit
2 (grün)
Interne Spannungsversorgung +15 VDC betriebsbereit
3 (grün)
Interne Spannungsversorgung +5 VDC betriebsbereit
4 (grün)
Hauptmagnetventil im MultiAir betriebsbereit
Haupttaster
Der Haupttaster ermöglicht das Anwählen der Steuereinheit. Ist das Ge-
rät angewählt, leuchtet die grüne Diode MultiTronic (unten links). Leuch-
tet zusätzlich die grüne Diode System (oben links), ist das Gerät von der
externen Steuerung für den Beschichtungsvorgang freigegeben.
Anzeigen
kV Anzeige und Einstellung der Hochspannung (Einstellbe-
-
reich 0-100 kV)
µA Anzeige und Einstellung des Sprühstromes (Einstellbe-
-
reich 0-100 µA)
Elektrodenspülluft Anzeige und Einstellung der Elektroden-
-
spülluft (Einstellbereich 0-2,8 Nm³/h, Defaultwert 0,2 Nm³/h)
Taste Select wird nicht benutzt
Pulverausstoss Anzeige und Einstellung des Pulveraus-
-
stosses (Einstellbereich 0-100 %)
Gesamtluftmenge Anzeige und Einstellung der Gesamtluft-
-
menge (Einstellbereich: 1,8-8,0 Nm³/h)
Program Anzeige und Einstellung der Programmnummer
-
(Einstellbereich 1-255) sowie Anzeige und Fehlerquittierung
bei Fehlermeldungen
Anzeige-Dioden
Diese Diode (rot) leuchtet wenn ein Fehler im Hochspannungssystem
vorhanden ist
Diese Diode (rot) leuchtet wenn ein Fehler in der Lufttechnik in der Steu-
ereinheit MultiAir vorhanden ist
Diese Diode (grün) leuchtet wenn die Steuereinheit durch eine überge-
ordnete Steuerung (SPS) ferngesteuert wird
Diverse Geräteeinstellungen werden in einem Sonderfunktionsmodus
vorgenommen. Folgende Einstellungen sind möglich:
Systemparameter
-
Pulverausstoss-Korrektur
-
Software-Version
-
MultiTronic CG04/MultiAir
