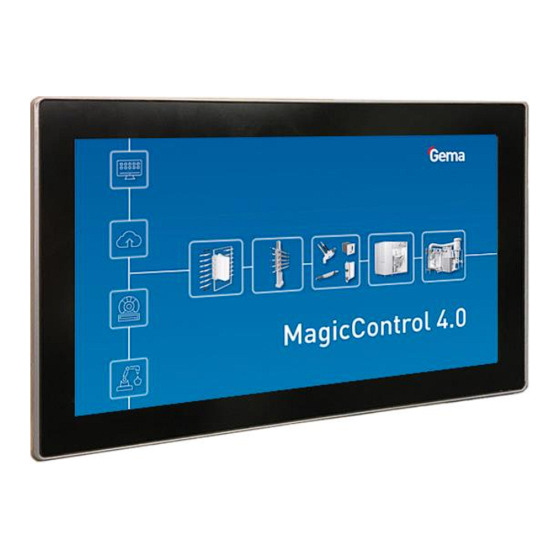

Gema MagicControl 4.0 Betriebsanleitung Und Ersatzteilliste

Anlagensteuerung
Vorschau ausblenden Andere Handbücher für MagicControl 4.0:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE
Rev. 02
1011 534
Betriebsanleitung und Ersatzteilliste
Anlagensteuerung
MagicControl 4.0 (CM40)
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Gema MagicControl 4.0

Inhaltszusammenfassung für Gema MagicControl 4.0

  • Seite 1 Rev. 02 1011 534 Betriebsanleitung und Ersatzteilliste Anlagensteuerung MagicControl 4.0 (CM40) Originalbetriebsanleitung...
  • Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bestem Wissen und Gewissen am Tage der Veröffentlichung richtig und zutreffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündigung bleibt vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Benutzerebenen und Zugriff ................. 24 Verfügbare Funktionen nach Benutzerebene .......... 24 Statistik ........................25 Systemdiagnose ..................25 Maschinendaten ..................26 Batch Management .................. 27 Line Management** ................. 28 Energiekontrolle** ..................28 Tageskorrektur ...................... 29 Inhaltsverzeichnis • 3 MagicControl 4.0 (CM40)
  • Seite 4 Angezeigte Werte ..................68 Elektrodenhalter ....................68 Pistolendüse ......................69 Pulverschlauch ..................... 69 Injektor ........................69 Applikationspumpe Eingang-Quetschventil ............70 Applikationspumpe Ausgang-Quetschventil ............70 Applikationspumpe Filter ..................71 Applikationspumpe Quetschventil Diagnose ............71 System Service ..................... 72 4 • Inhaltsverzeichnis MagicControl 4.0 (CM40)
  • Seite 5 Nachfilter in Anlagen ohne Zyklon Filterpatronen – Einfahranleitung ................ 111 Voraussetzungen ................... 111 Frischpulvermenge ................111 Abluftmenge reduzieren ................. 111 Frischpulver einbringen ................112 Abluftmenge wiederherstellen ..............114 Fehlermeldungen ....................114 Verhalten, wenn ATEX-Differenzdruck erreicht ist ........ 115 Inhaltsverzeichnis • 5 MagicControl 4.0 (CM40)
  • Seite 6 Entsorgung Einleitung ......................121 Anforderungen an das ausführende Personal ........121 Entsorgungsvorschriften ................ 121 Materialien ..................... 121 Demontieren der Baugruppen ................122 Ersatzteilliste Bestellen von Ersatzteilen .................. 123 MagicControl CM40 – komplett ................124 6 • Inhaltsverzeichnis MagicControl 4.0 (CM40)

  • Seite 7: Über Diese Anleitung

    Über diese Anleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit MagicControl 4.0 (CM40) benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung in Ihrem Pulverbeschichtungssystem geben. Die Informationen über die Funktionsweise der einzelnen Systemkomponenten finden Sie in den jeweiligen beiliegenden Dokumentationen.

  • Seite 8: Aufbau Der Sicherheitshinweise

    Art und Quelle der Gefahr! Mögliche Folgen der Gefahr ► Vermeiden der Gefahr Software-Version Dieses Dokument beschreibt die Bedienung des Produkts MagicControl 4.0 (CM40) ab der Software-Version CM40_1.8.731. Siehe Kapitel "Abfrage der Software-Version" auf Seite 66. 8 • Über diese Anleitung MagicControl 4.0 (CM40)

  • Seite 9: Darstellung Des Inhalts

    Rev. 02 01/23 Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Elektrode geleitet." Über diese Anleitung • 9 MagicControl 4.0 (CM40)
  • Seite 10 Rev. 02 01/23 10 • Über diese Anleitung MagicControl 4.0 (CM40)

  • Seite 11: Sicherheit

    Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Wenn dieses Produkt abweichend von unseren Vorgaben für andere Betriebsverhältnisse und/oder andere Stoffe eingesetzt werden soll, so ist das Einverständnis der Firma Gema Switzerland GmbH einzuholen. – Die Inbetriebnahme (d.h. die Aufnahme des bestimmungsgemässen...
  • Seite 12 Informationen zu Sach- und Personenschaden führen. ► Vor dem Arbeiten mit dem Gerät, die erforderlichen Dokumente organisieren und Kapitel "Sicherheitsvorschriften" durchlesen. ► Arbeiten nur unter Berücksichtigung der erforderlichen Dokumente durchführen. ► Immer mit vollständigem Original-Dokument arbeiten. 12 • Sicherheit MagicControl 4.0 (CM40)

  • Seite 13: Produktbeschreibung

    Funktionen vertraut zu machen. Zusammenstellung von Richtlinien und Normen Dieses Produkt wurde entsprechend dem geltenden Stand der Technik gebaut. Das Produkt unterliegt den Europäischen Richtlinien und entspricht den folgenden Normen. Produktbeschreibung • 13 MagicControl 4.0 (CM40)

  • Seite 14: Anerkannte Sicherheitstechnische Regeln

    IEC/EN Betriebsmittelanforderungen und Prüfungen 61131-2 Lackierkabinen für organische Beschichtungsstoffe - EN 16985 Sicherheitsanforderungen Anerkannte sicherheitstechnische Regeln Elektrostatisches Beschichten BGI 764 / DGUV Berufsgenossenschaftliche Informationen für Information Sicherheit und Gesundheit bei der Arbeit (BGI) 209-052 14 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 15: Vernünftigerweise Vorhersehbare Fehlanwendung

    Konfigurations- und Parameterdatenverwaltung – Alarmhandling – Diagnosefunktionalitäten – Betriebsdatenerfassung – Kontrolle und Steuerung von Höhen-, Längen- und Breitenerkennung – Speicherung von Betriebsdaten (z.B.: Laufzeit der Pistolen, Achsen, Ventilatoren) auf SD-Karten – Datenaustausch mit übergeordneten Anlagensteuerungen (Option) Produktbeschreibung • 15 MagicControl 4.0 (CM40)

  • Seite 16: Lieferumfang

    Touchpanel – CAN-Bus-Technologie – Mehrsprachige Ausführung – Einbau in Steuerschrank oder auf Ständer MagicControl CM40 Farbbildschirm 15,6" SD-Karte Anzahl Pistolen Anzahl Stationen Anzahl Achsen ab ZA04 Achsen-Typ ab XT09 Lieferumfang – SD-Karte – Betriebsanleitung 16 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 17: Technische Daten

    Display Touch Panel Technologie Projected Capacitive Touch (PCT) Bildschirmdiagonale 15,6" Auflösung 1366 x 768 Pixel (WXGA) ≈ 16,7 Mio (Farbtiefe 24 Bit) Anzahl Farben Anzeigefläche 344 x 194 mm Bedienung Zweifinger-Touch Frontscheibe entspiegelt, kratzfest Produktbeschreibung • 17 MagicControl 4.0 (CM40)

  • Seite 18: Anschlüsse

    Zur Identifizierung des Geräts ist auf dessen Rückseite ein Typenschild angebracht. Das Typenschild enthält unter anderem die folgenden Informationen: – Typenbezeichnung – Version – Erforderliche Stromversorgung – Serien-Nr. – Anordnung von Schnittstellen und Bedienelementen Abb. 3: Typenschild 18 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 19: Aufbau Und Funktion

    Beschreibung Bedien- und Anzeigeelemente anzeigen Display, Touch- Sensor Erfassung der Betätigung der auf dem Display dargestellten Bedienelemente. Die Bedienung erfolgt durch Berührung mit den Fingern. Steckplatz für SD-Karte SD-Karten Slot Beendet das Visualisierung-Programm CTRL-Taster Produktbeschreibung • 19 MagicControl 4.0 (CM40)

  • Seite 20: Anschlüsse Und Schnittstellen

    RS-232, nicht galvanisch getrennt, SUB- COM1 D-Stecker 9-polig RS-485, nicht galvanisch getrennt, SUB- COM2 D-Stecker 9-polig CAN1, nicht galvanisch getrennt, SUB-D- Stecker 9-polig Steckverbinder MSTB, 3-polig Stromversorgung SDSC oder SDHC nach SDA SD-Karten Slot Spezifikation 2.0 20 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 21: Symbolik

    Zyklon (2 Sekunden gedrückt halten) Filter EIN/AUS oder Pulvermanagement High/Low Frequency Pistolen EIN/AUS ﴾= Rakel EIN/AUS Pulvern﴿ Pistolen‐ Boden-Abblasung Aussenreinigung EIN/AUS EIN/AUS Achsen fahren auf Achsen EIN/AUS Referenzposition Schutzgitter Achsen referenzieren (Zutrittsfreigabe Start/Abbruch EIN/AUS) Produktbeschreibung • 21 MagicControl 4.0 (CM40)

  • Seite 22: Farbzustände

    Rahmenfarbe orange = aktiver Zustand z.B. Ventilator läuft, Pulvermanagement-System bereit Rahmenfarbe rot = Fehler Pistolen und Achsen schwarz/grau = vorhanden, aber nicht aktiv orange = aktiver Zustand z.B. Pistole pulvert, Achse läuft = Fehler 22 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 23: Betriebsarten

    Tageskorrektur des Pulverausstosses kann geändert werden – Statusanzeige der Objekterkennung Betriebsart Reinigung (CLN) Diese Betriebsart ermöglicht dem Benutzer, die Kabine und andere Anlagekomponenten zu reinigen. – Reinigungsprozeduren für Pistolen, Achsen und Kabine – Reinigungsprozeduren für Pulvermanagementsystem werden freigegeben Produktbeschreibung • 23 MagicControl 4.0 (CM40)

  • Seite 24: Benutzerebenen Und Zugriff

    Die Anlagensteuerung bietet die Möglichkeit, die Zugriffsrechte der verschiedenen Benutzer zu definieren. Der Zugriff erfolgt nur nach Eingabe von entsprechendem Passwort. Gewisse Funktionen sind je nach Benutzerebene verfügbar, die vorgängig definiert wurde. Die Software verfügt standardmässig über 5 von Gema vordefinierte Benutzerebenen: – Benutzerebene 0 (Admin) –...

  • Seite 25: Statistik

    Wartungsintervalle und Ersatzteile besser planen. Dadurch wird eine optimale Wartung durch Verschleissanzeige der wichtigsten Applikationskomponenten erreicht. – Anzeige und Reset von Statusdaten der Verschleissteile – Wartungsintervalle – Lebensdauer = Standardwerte ab Werk, können durch Kunden angepasst werden Produktbeschreibung • 25 MagicControl 4.0 (CM40)

  • Seite 26: Maschinendaten

    Anzeige von wichtigsten Daten wie Gesamtlaufzeiten, Vorgänge, erfasste Beschichtungsfläche. Der softwaremässige Timer gibt Auskunft darüber, wie lange die Anlagesteuerung in Betrieb war bzw. wie lange mit dieser Steuerung gearbeitet wurde. Abb. 8: Weitere Informationen finden Sie im Kapitel "Maschinendaten". 26 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 27: Batch Management

    Weitere Informationen finden Sie im Kapitel "Batch Management (Basisversion)". Advanced** – Anzeige von Pulververbrauch pro Batch – inkl. eine externe Waage mit Terminal – Eingabe von auftragsbezogenen Daten: • manuell oder automatisch mithilfe von einem optionalen Barcode-Leser Abb. 9: Produktbeschreibung • 27 MagicControl 4.0 (CM40)

  • Seite 28: Line Management

    Ermöglicht die Analyse und Effizienzoptimierung der Pulverbeschichtungsanlage. Die wichtigsten Produktionsparameter werden aufgezeichnet und in täglichen / wöchentlichen / monatlichen Grafiken angezeigt. Abb. 11: Energiekontrolle** Echtzeitmessung und Visualisierung des Strom- und/oder Druckluftverbrauchs sowie des Verlaufs von Temperatur und Luftfeuchtigkeit. 28 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 29: Tageskorrektur

    Injektor-Anlagen als Verschleissteil-Kompensation. – bei Anlagen mit stets gleichen Teilen als Korrekturfaktor des Pulvergemisches. – für unterschiedliche Farben als Korrektur der Applikation, ohne das Grundprogramm anzupassen. – als Kompensation der Unterschiede der Umgebungsbedingungen (Sommer – Winter). Produktbeschreibung • 29 MagicControl 4.0 (CM40)
  • Seite 30 Rev. 02 01/23 30 • Produktbeschreibung MagicControl 4.0 (CM40)

  • Seite 31: Montage / Anschluss

    Rev. 02 01/23 Montage / Anschluss Aufbauanleitung Die Anlagensteuerung wird entweder in einem Steuerschrank oder als stand-alone auf einem Ständer eingebaut. Für andere Einbaumöglichkeiten bitte Gema kontaktieren. Abb. 14: Einbaumöglichkeiten Montage / Anschluss • 31 MagicControl 4.0 (CM40)

  • Seite 32: Einsetzen Der Sd-Karte

    Keine Gewalt beim Einsetzen anwenden. SD-Karte in den SD-Karten-Schlitz drücken, bis sie einrastet. SD-Karte entfernen SD-Karte bis zum Anschlag in den SD-Karten-Schlitz drücken. SD-Karte aus dem SD-Karten-Schlitz herausziehen. SD-Karte zum Schutz in ihrer Transportverpackung lagern. 32 • Montage / Anschluss MagicControl 4.0 (CM40)

  • Seite 33: Inbetriebnahme

    Strom- und Druckluftversorgung vorhanden – Pulveraufbereitung und Pulverqualität Allgemeines Die Anlagensteuerung wird im Werk Gema vorparametriert, konfiguriert und getestet. Dies erlaubt eine schnellere Inbetriebnahme, da weniger Parameter vor Ort eingestellt werden müssen. Die Applikationsdaten im Laborbericht (falls vorhanden) bieten eine zusätzliche Hilfe, da diese als Grundeinstellung für Pistolen und Achsen...

  • Seite 34: Can-Bus

    Über das CAN-Netzwerk kann auf folgende Daten zugegriffen werden: – Alle Sollwerte (Prozessdaten) – Alle Istwerte (Prozessdaten) – Alle Steuerwerte – Alle Systemparameter (ausser Baudrate und CAN-Adresse) – Alle Fehlermeldungen – Alle anderen Parameter wie Softwareversion, Tageskorrektur, Pulverausstosskorrektur usw. 34 • Inbetriebnahme MagicControl 4.0 (CM40)

  • Seite 35: Bedienung / Betrieb

    Bei der Erstinbetriebnahme ist die Funktionskontrolle ohne Pulver durchzuführen! Start der Anlage Hauptschalter in die ON-Stellung drehen. – Die Anlagensteuerung wird bis zur Startseite gestartet. Abb. 15: Startseite Den Bildschirm berühren – Der Bildschirm wechselt auf die Hauptseite: Bedienung / Betrieb • 35 MagicControl 4.0 (CM40)
  • Seite 36 Taste Select drücken, um sich mit Benutzernamen und Passwort einzuloggen Abb. 17: Benutzerauswahl Gewünschtes Benutzerprofil auswählen und mit der Taste bestätigen Taste Password drücken Abb. 18: Passworteingabe Passwort eingeben und mit RET bestätigen 36 • Bedienung / Betrieb MagicControl 4.0 (CM40)
  • Seite 37 – Einstellungen mit Ausnahmen einiger Funktionen, die nur zur Verfügung stehen, wenn der Nachfilter läuft und somit die Steuergeräte eingeschaltet sind. Schlüsselschalter drehen, um die Steuerspannung einzuschalten. – Die Kontrolllampe leuchtet auf. Bedienung / Betrieb • 37 MagicControl 4.0 (CM40)

  • Seite 38: Automatikbetrieb

    Sind einige Anlagekomponenten noch nicht betriebsbereit, wird eine entsprechende Meldung angezeigt. Automatikbetrieb Taste drücken, um die Automatik-Betriebsart zu wählen Abb. 21: Automatikbetrieb Auf das Symbol drücken, um Beschichtungsprogramme zu laden (mehr dazu siehe weiter unten) 38 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 39: Anlagen Mit Stationsweiser Programmumschaltung (Intern Oder Extern)

    Anlagen mit stationsweiser Programmumschaltung (intern oder extern) Bei Anlagen mit interner oder externer Programmumschaltung ist wie folgt vorzugehen: Für externe Programmumschaltung ist die Nummer in der Mitte gemäss der anlagenspezifischen Lösung zu kontrollieren Bedienung / Betrieb • 39 MagicControl 4.0 (CM40)

  • Seite 40: Lückensteuerung

    Der ECO-Modus wird erst verlassen, wenn Teile durch die Objekterkennung fahren: – der Motor wird in den Betrieb-Modus geschaltet (Betriebsleistung) – die Pistolensteuerungen werden wieder eingeschaltet Handbetrieb Taste drücken, um die Hand-Betriebsart zu wählen 40 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 41: Pistolen Starten Unabhängig Vom Förderer

    Dies kann ohne entsprechende Berücksichtigung zu Kollision oder fehlerhafter Beschichtung führen. ► Diese Funktion darf nur von geschultem Personal verwendet werden. Taste drücken Die Taste wird orange, und der laufende Förderer wird simuliert. Bedienung / Betrieb • 41 MagicControl 4.0 (CM40)

  • Seite 42: Einstellung Der Tageskorrektur

    Falls mehrere Stationen vorhanden sind, auf + drücken, um das Fenster zu vergrössern Gewünschten Wert eingeben (max. 150, min. 50) Taste RET drücken, um zu bestätigen Reinigungsbetrieb Taste drücken Folgende Seite wird angezeigt: 42 • Bedienung / Betrieb MagicControl 4.0 (CM40)
  • Seite 43 – Die Aussenabreinigung der Pistolen wird gestartet, und die Taste wird orange. – Pistolen-Aussenabreinigung kann mit dieser Taste beliebig oft wiederholt werden Reinigungsschritte des jeweiligen Pulvermanagementsystems befolgen (MagicCenter, OptiCenter oder Pulverzentrum) Bedienung / Betrieb • 43 MagicControl 4.0 (CM40)

  • Seite 44: Schutzgitter-Funktion

    Sobald die Tür geöffnet wird, werden die Achsen von der Speisung getrennt. Nach abgeschlossenen Reinigungs-/Wartungsarbeiten Taste drücken – Die Schutzgitter-Tür wird wieder verriegelt. Taste drücken – Achsen sind wieder betriebsbereit. Gewünschte Betriebsart wählen und beschichten oder 44 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 45: Arbeitsunterbrüche Oder Beschichtungspausen

    Anlage reinigen, Siehe Kapitel "Reinigungsbetrieb" auf Seite 42. Taste für 2 Sekunden gedrückt halten, um den Reinigung- Modus zu verlassen. Abb. 28: Die Anzeige wechselt zu dieser Maske Abb. 29: Schlüsselschalter auf 0 drehen, um die Steuerspannung auszuschalten. Bedienung / Betrieb • 45 MagicControl 4.0 (CM40)
  • Seite 46 Rev. 02 01/23 – Die Kontrolllampe erlischt. Nochmals Taste für 2 Sekunden gedrückt halten Abb. 30: Startseite Hauptschalter in die OFF-Stellung drehen 46 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 47: Beschichtungsdaten

    Pistole sprüht/sprüht nicht Programm, das editiert wird Zugriff auf Pistolen-Parameter Zugriff auf Achsen-Parameter Zugriff auf alle Beschichtungsprogramme Änderungen speichern Aktuelle Seite verlassen, ohne zu speichern, die Änderungen werden verworfen Änderungen stationsweise oder alle Stationen Bedienung / Betrieb • 47 MagicControl 4.0 (CM40)

  • Seite 48: Achsendaten Editieren, An- Und Abwählen

    Nachlauf = Achse AUS nach dem Objekt (Werte werden im Konfigurationsmenü eingestellt) Achse referenzieren – Handbetrieb: Das Symbol wechselt zu EIN/AUS nach Referenzieren. – Automatikbetrieb: Das Symbol ist nach dem Referenzieren nicht mehr sichtbar. 48 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 49: Beschichtungsprogramme

    Nur angewählte Achsen können gestartet werden. Taste drücken – Achsen starten Taste drücken – Achsen stoppen Das entsprechende Eingabefeld berühren, um die Position der jeweiligen Achse zu verändern Beschichtungsprogramme Auf das Symbol drücken, um Beschichtungsprogramme zu laden Bedienung / Betrieb • 49 MagicControl 4.0 (CM40)

  • Seite 50: Beschichtungsprogramme Laden

    – der oberste Eintrag wird auf die gesuchte Nummer gesetzt Aktuell selektierte Zeile Aktuell geladenes Objekt, das zum Editieren zur Verfügung steht Beschichtungsprogramme laden Auf das Symbol drücken Abb. 34 Beschichtungsprogramm auswählen 50 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 51: Erstellung Der Beschichtungsprogramme

    Beschichtungsprogramme editieren Beschichtungsprogramme kopieren und einfügen Beschichtungsprogramm auswählen Abb. 35: Taste drücken – Daten werden in den Zwischenspeicher kopiert Das Beschichtungsprogramm anwählen, auf welches die Daten aus dem Zwischenspeicher kopiert werden sollen Bedienung / Betrieb • 51 MagicControl 4.0 (CM40)

  • Seite 52: Beschichtungsprogramme Bezeichnen

    Nur markierte Zeilen können geändert werden, ein Klicken auf eine andere Zeile bewirkt nur, dass die Markierung verschoben wird. Die markierte Zeile nochmals berühren. – Eine Tastatur wird geöffnet, mit der das Beschichtungsprogramm beschriftet werden kann. 52 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 53: Beschichtungsprogramme Suchen

    Eingabe nach Beschichtungsprogrammen gesucht werden kann. Abb. 39: – Es werden nur diejenigen Beschichtungsprogramme aufgelistet, die der Suche entsprechen. Gross- und Kleinschreibung sowie Abstände beachten! Suche nach Nummern Auf das Feld (8) drücken Bedienung / Betrieb • 53 MagicControl 4.0 (CM40)

  • Seite 54: Benutzerverwaltung

    Drücken auf das Symbol in der Log-in-Statusleiste falls sich vorher ein anderer Benutzer abgemeldet hat Abb. 40: Log-in Anmelden durch Benutzerauswahl Anmelden durch Eingabe des Benutzernamens Eingabe des Benutzerpassworts Bestätigen Abbrechen Log-in-Status: Benutzer angemeldet Benutzer abgemeldet 54 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 55: Log-In-Prozedur

    Der Bildschirm wechselt auf die nächste Seite: Abb. 42: Log-in – Benutzerauswahl Gewünschtes Benutzerprofil auswählen und mit der Taste bestätigen Alternativ kann der Benutzer seinen eigenen Namen direkt eingeben, indem er auf die Taste user drückt Bedienung / Betrieb • 55 MagicControl 4.0 (CM40)
  • Seite 56 Abb. 43: Log-in – Benutzereingabe Benutzernamen eingeben und mit RET bestätigen Taste Password drücken Abb. 44: Log-in – Passworteingabe Passwort eingeben und mit RET bestätigen Abb. 45: Taste drücken. – Folgende Maske wird angezeigt: Abb. 46: 56 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 57: Log-Out

    Einstellungen nicht zugänglich und damit gesperrt sein. – Siehe Kapitel "Verfügbare Funktionen nach Benutzerebene" auf Seite 24. Benutzer anlegen Taste drücken Folgende Seite wird angezeigt: Abb. 47: Taste drücken – Folgende Seite wird angezeigt: Bedienung / Betrieb • 57 MagicControl 4.0 (CM40)
  • Seite 58 Taste drücken – Folgende Seite wird angezeigt: Abb. 49: Taste "Benutzer" drücken – Eine Tastatur wird geöffnet, mit der der Name für den neuen Benutzer eingegeben werden kann. Abb. 50: Benutzernamen eingeben 58 • Bedienung / Betrieb MagicControl 4.0 (CM40)
  • Seite 59 10. Passwort eingeben 11. Taste RET drücken, um zu bestätigen 12. Taste "Passwort bestätigen" drücken – Eine Tastatur wird geöffnet, mit der das Passwort für den neuen Benutzer erneut eingegeben werden muss. Bedienung / Betrieb • 59 MagicControl 4.0 (CM40)

  • Seite 60: Benutzer Löschen

    Benutzer und kann jederzeit gelöscht oder geändert werden. Benutzer löschen Im Menü Einstellungen Taste drücken – Folgende Seite wird angezeigt: Abb. 54: Taste "Benutzer" drücken – Eine Tastatur wird geöffnet, mit der der zu löschende Benutzername eingegeben werden kann. 60 • Bedienung / Betrieb MagicControl 4.0 (CM40)
  • Seite 61 Ein entsprechender Dialog wird geöffnet. Abb. 56: Mit den Pfeilsymbolen (<<, <, >, >>) den zu löschenden Benutzer wählen. Taste RET drücken, um zu bestätigen Taste drücken – Folgende Seite wird angezeigt: Bedienung / Betrieb • 61 MagicControl 4.0 (CM40)

  • Seite 62: Benutzer-Passwort Ändern

    Abb. 57: Benutzer-Passwort ändern Im Menü Einstellungen Taste drücken Folgende Seite wird angezeigt: Abb. 58: Taste "Passwort" drücken – Eine Tastatur wird geöffnet, mit der das zuletzt verwendete Passwort eingegeben werden kann. 62 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 63: Benutzer Suchen

    Taste RET drücken, um zu bestätigen 10. Taste drücken Benutzer suchen Mit dieser Funktion können alle angelegten und aktiven Benutzer angezeigt werden. Taste drücken Folgende Seite wird angezeigt: Abb. 60: Taste drücken – Folgende Seite wird angezeigt: Bedienung / Betrieb • 63 MagicControl 4.0 (CM40)

  • Seite 64: Benutzersprache

    Die Benutzersprache stellt einen Bestandteil vom Benutzerprofil dar und kann bei Bedarf in eine der bereits vorinstallierten Sprachen geändert werden. Bei jedem Einloggen wird die ausgewählte Sprache geladen. Taste drücken Folgende Seite wird angezeigt: 64 • Bedienung / Betrieb MagicControl 4.0 (CM40)
  • Seite 65 Folgende Seite wird angezeigt: Abb. 64: Taste SPRACHE drücken – Folgende Seite wird angezeigt: Abb. 65: Gewünschte Sprache wählen – Die Änderung findet sofort statt, und die Steuerung wechselt zu der vorhergehenden Seite Bedienung / Betrieb • 65 MagicControl 4.0 (CM40)

  • Seite 66: Abfrage Der Software-Version

    Rev. 02 01/23 Abfrage der Software-Version Taste drücken Taste drücken Taste drücken – Folgende Seite wird mit der aktuellen Software-Version angezeigt: 66 • Bedienung / Betrieb MagicControl 4.0 (CM40)

  • Seite 67: Systemdiagnose

    Rev. 02 01/23 Systemdiagnose MagicControl CM40 Einführung Abb. 66: Hauptmenu mit Übersicht des Wartungszustandes der Anlage Anzeige • Übersicht Verschleissteil-Lebensdauer • Wartungsplanung Angezeigte Zustände Grün Verschleissteile i.O. Orange < 10% Restlebensdauer überfälliger Teilewechsel, Fehlermeldung Systemdiagnose • 67 MagicControl 4.0 (CM40)

  • Seite 68: Angezeigte Werte

    Rev. 02 01/23 Angezeigte Werte Lebensdauer Von Gema wird eine geschätzte Lebensdauer jedes Teils eingestellt (Grundeinstellung). Die Lebensdauer kann vom Kunden im User Level 2 (user1) auf seine Bedürfnisse angepasst werden. Istwert Sobald die Pistolen eingeschaltet sind, beginnt der Istwert-Zähler hochzuzählen.

  • Seite 69: Pistolendüse

    Seitenwechsel (►) gelangt man zur Zustandsübersicht der Pulverschläuche. Abb. 69: Lebensdauer des Pulverschlauchs pro Pistole Grundeinstellung = 1500 Stunden Injektor Durch das Antippen der entsprechenden Schaltfläche oder über den Seitenwechsel (►) gelangt man zur Zustandsübersicht der Injektoren. Systemdiagnose • 69 MagicControl 4.0 (CM40)

  • Seite 70: Applikationspumpe Eingang-Quetschventil

    Seitenwechsel (►) gelangt man zur Zustandsübersicht der Eingang-Quetschventile. Abb. 71: Lebensdauer des Eingang-Quetschventils der Applikationspumpen Grundeinstellung = 1000 Stunden Applikationspumpe Ausgang-Quetschventil Durch das Antippen der entsprechenden Schaltfläche oder über den Seitenwechsel (►) gelangt man zur Zustandsübersicht der Ausgang-Quetschventile. Abb. 72: 70 • Systemdiagnose MagicControl 4.0 (CM40)

  • Seite 71: Applikationspumpe Filter

    Seitenwechsel (►) gelangt man zur Übersicht "Quetschventile Diagnose". Abb. 74: Intervall Von Gema wird ein Intervall zwischen 2 Quetschventil-Diagnosen von 16.00 Stunden als Grundwert eingetragen. Die Quetschventildiagnose der Applikationspumpen findet automatisch nach der Pulverschlauchspülung statt. Wenn die Zeit abgelaufen ist, ohne dass ein Farbwechsel stattgefunden hat, erscheint die Meldung: "Quetschventil-Diagnose notwendig"...

  • Seite 72: System Service

    Je nach ausgeführtem Service an der Anlage kann der Service hier ein entsprechend zukünftiges Datum eingeben und mit der Reset-Taste bestätigen. Zugriffsrecht hat User Level 1 (GemaService). Ausserdem erscheint auf der Hauptmaske die Meldung "System-Service notwendig". 72 • Systemdiagnose MagicControl 4.0 (CM40)

  • Seite 73: Maschinendaten

    Betriebsstunden der Pistolen und Achsen. Zeit, während dieser die CM40 sich im Automatik Automatik-Modus befindet Zeit, während dieser die CM40 sich im Hand Hand-Modus befindet Zeit, während dieser die CM40 sich im Reinigung Reinigung-Modus befindet Maschinendaten • 73 MagicControl 4.0 (CM40)
  • Seite 74 Förderer-Stillstand (FS) Stopp 100 x FS / (FL + FS) Im Stopp-Zustand Anzahl aktivierter Förderer-Stopps (durch Anzahl Stopp Bediener, Fördertechnik, Anlagenfehler) Nachfilter-Laufzeit Nachfilter Beschichtungszeit (Trigger-Zeit) Pistole Achsen-Laufzeit Achse Abb. 77: Maske Betriebsstunden Pistole und Achse 74 • Maschinendaten MagicControl 4.0 (CM40)

  • Seite 75: Batch Management (Basisversion)

    -Stopp werden in einer Eingabemaske (Abb. 78) manuell ausgeführt. Das Batch Management berechnet aus den Eingaben die Gesamtdauer und den Pulververbrauch und fügt diese einem Protokoll (Abb. 79) zu. Abb. 78: Eingabemaske Batch Management (Basisversion) • 75 MagicControl 4.0 (CM40)
  • Seite 76 Drücken der Taste Stopp automatisch übertragen und chronologisch gelistet. Hier können maximal tausend Zeilen pro Monat angezeigt werden. Mit der Taste Blättern folgt der Wechsel zu Eingabemaske. Abb. 79: Chronologische Auflistung der produzierten Chargen 76 • Batch Management (Basisversion) MagicControl 4.0 (CM40)
  • Seite 77 Rev. 02 01/23 Optional können die gespeicherten Dateien des Batch Management über einen ftp://-Pfad auf einen Computer oder Fileserver kopiert werden – mehr dazu siehe das Dokument "Erweitertes Batch Management". Batch Management (Basisversion) • 77 MagicControl 4.0 (CM40)
  • Seite 78 Rev. 02 01/23 78 • Batch Management (Basisversion) MagicControl 4.0 (CM40)

  • Seite 79: Wartung / Instandsetzung

    ► keine aggressiven oder scheuernden Reinigungs- und Lösungsmittel verwenden. ► Verhindern Sie, dass Flüssigkeiten in das Bedienpanel gelangen (Kurzschlussgefahr) oder eine Beschädigung vom Bedienpanel ► Bildschirm mit einem sauberen, weichen, feuchten Tuch reinigen. Wartung / Instandsetzung • 79 MagicControl 4.0 (CM40)

  • Seite 80: Reparaturen

    ► Bedienpanel nicht direkter Wärmestrahlung von Heizgeräten aussetzen. Für den Transport und die Lagerung des Bedienpanels müssen die Umgebungsbedingungen erfüllt sein. Die max. Umgebungstemperatur für die Lagerung und den Transport darf den spezifizierten Wert nicht übersteigen: 80 • Wartung / Instandsetzung MagicControl 4.0 (CM40)

  • Seite 81: Sd-Karte - Datensicherung

    Serviceeingriff, nach Lösung von Applikationsproblemen oder bei Verwendung anderer Schlauchdurchmesser durchzuführen! Es wird empfohlen, eine Tabelle mit Eingabefeldern zu erstellen (siehe "Beispieltabelle Pulverausstoss/Pulverschlauch-Korrektur"), damit bei einem eventuellen System-Reset auf diese Daten zurückgegriffen werden kann. Wartung / Instandsetzung • 81 MagicControl 4.0 (CM40)

  • Seite 82: Pulverausstosskorrektur - Vorgehensweise

    Rev. 02 01/23 Pulverausstosskorrektur – Vorgehensweise Taste drücken Folgende Seite wird angezeigt: Abb. 80: Taste drücken Folgende Seite wird angezeigt: Abb. 81: Taste drücken Folgende Seite wird angezeigt: 82 • Wartung / Instandsetzung MagicControl 4.0 (CM40)
  • Seite 83 10. Kommt kein Pulver aus der Pistole, den Wert für den minimalen Pulverausstoss C0 erhöhen (Bereich 0,5-3,0 Nm³/h) 11. Kommt zu viel Pulver aus der Pistole, den Wert für den minimalen Pulverausstoss C0 verkleinern (Bereich 0,5-3,0 Nm³/h) Wartung / Instandsetzung • 83 MagicControl 4.0 (CM40)

  • Seite 84: Pulverschlauchkorrektur - Vorgehensweise

    C0=1,8 Nm³/h C0=2,6 Nm³/h 12 g usw. Pistole Pulverschlauchkorrektur C1 nach Korrektur Korrektur C1=100% 200 g C1=100% 200 g C1=100% 250 g C1=80% 200 g C1=100% 280 g C1=71% 200 g usw. 84 • Wartung / Instandsetzung MagicControl 4.0 (CM40)

  • Seite 85: Korrekturfaktor - Diagramm

    Schlauchdurchmesser ab! Instandsetzungsarbeiten Bei Fehlfunktionen oder Störungen muss das Produkt von einer von Gema autorisierten Servicestelle überprüft und repariert werden. Die Reparatur darf nur von Fachkräften ausgeführt werden. Durch unsachgemässe Eingriffe können erhebliche Gefahren für Benutzer oder Anlage entstehen, und bei eventuellen Schäden entfällt auch jeglicher Garantieanspruch! Wartung / Instandsetzung •...
  • Seite 86 Rev. 02 01/23 86 • Wartung / Instandsetzung MagicControl 4.0 (CM40)

  • Seite 87: Diagnose

    Kundenseitigen Steuerung Applikationspumpe – Anzeige der aktuellen Druckwerte der Applikationspumpen – Aktivierung der Quetschventildiagnose der Applikationspumpen – Ein-/Ausschalten des Remotebetriebs der Pistolensteuergeräte Abluft – Anzeige der aktuellen Druckwerte des Nachfilters – Funktion "Filterpatronen einfahren" Diagnose • 87 MagicControl 4.0 (CM40)

  • Seite 88: Allgemein

    Rev. 02 01/23 Allgemein Abb. 84: Diagnose Maske "Allgemein" Auf dieser Maske wird angezeigt: – Lichtgitter Segmente – Pistolenzustand – Achsenzustand und Position – Aktuelles Objekt pro Station – Scanner Zonen Zustände – Code-Platten-Informationen 88 • Diagnose MagicControl 4.0 (CM40)

  • Seite 89: Pistolen

    D7 = Druckabbau pro Quetschventil- Schliessung SW Version Es wird die aktuelle Software Version der Pistolensteuergeräte OptiStar angezeigt. Das Firmware-Update findet für CG22 und CG24-CP ab Firmware Version 0.21.0 automatisch statt. Status Firmware download: Download ist aktiv. Diagnose • 89 MagicControl 4.0 (CM40)

  • Seite 90: Achsen

    Abb. 86: Diagnose Maske "Achsen" Diese Diagnoseseite wird ausschliesslich für Schwenkachsen verwendet. Schwenkachsen sind ein Gema-Produkt, das sehr selten eingesetzt wird. Schwenkachsen werden verwendet, wenn ein Kunde Beschichtungsobjekte hat, die in einem genau definierten Winkel schief hängen. In diesem Fall kann jeweils eine Achse mit einem positiven Winkel und eine Achse mit einem negativen Winkel verwendet werden.

  • Seite 91: Ein-/Ausgänge

    Dieselbe Funktionalität ist auch für alle digitalen Ausgänge vorgesehen. Beim Verlassen der Maske "Ein-/Ausgänge" werden die Ausgänge nicht mehr weiter überschrieben. Die Eingänge bleiben wie temporär programmiert gesetzt. Beim erneuten Einschalten von der Anlage ist diese Funktionalität deaktiviert. Diagnose • 91 MagicControl 4.0 (CM40)

  • Seite 92: Can-Bus

    Rev. 02 01/23 CAN-Bus Abb. 89: Diagnose Maske "CAN-Bus" Auf dieser Maske werden die aktuellen CAN-Bus-Benutzer in oranger Farbe angezeigt. Mit dem Fragezeichensymbol kann die CAN-Adressen-Übersicht eingeblendet werden. 92 • Diagnose MagicControl 4.0 (CM40)

  • Seite 93: Standard-Schnittstelle

    Rev. 02 01/23 Standard-Schnittstelle Abb. 90: Diagnose Maske "Schnittstelle" Diese Seite dient dazu, die aktuellen Informationen auf der Schnittstelle zu beobachten. Diagnose • 93 MagicControl 4.0 (CM40)

  • Seite 94: Applikationspumpe

    Durch das Drücken der "Start"-Taste in der obersten Zeile wird die Quetschventil-Diagnose aller Applikationspumpen ausgelöst. – Bei allen anderen "Start"-Tasten wird eine Quetschventil-Diagnose der entsprechenden Applikationspumpe ausgelöst. – Die Freigabe der Diagnosefunktion erfolgt erst, wenn vorgängig eine Reinigung des OC07(OC03) erfolgt ist. 94 • Diagnose MagicControl 4.0 (CM40)

  • Seite 95: Abluft

    Rev. 02 01/23 Abluft Abb. 92: Diagnose Maske "Abluft" Diese Seite dient der Beobachtung der Nachfilter-Differenzdrücke. Die genaue Beschreibung kann im Dokument "NF-Drucküberwachung" nachgelesen werden. Diagnose • 95 MagicControl 4.0 (CM40)
  • Seite 96 Rev. 02 01/23 96 • Diagnose MagicControl 4.0 (CM40)

  • Seite 97: Nachfilter-Drucküberwachung

    Filterschrank sowie die Überwachung der Nachfilter überarbeitet. Die Norm EN 16985 verlangt eine redundante Staudruck- und Differenzdrucküberwachung. Siehe EN16985:2018(D) Abb. 93: Verriegelung der technischen Lüftung mit der Schnittstelle zum Applikationssystem Kabine Differenzdruckwächter Druckluftventil Staudruckmesser Nachfilter-Drucküberwachung • 97 MagicControl 4.0 (CM40)

  • Seite 98: Typische Eigenschaften

    Der Differenzdruckwächter misst den aktuellen Differenzdruck zwischen dem Patronenraum und dem Zwischenraum vor dem Ventilator (Filterwiderstand). • Differenzdruck Arbeitsbereich (grün) • Differenzdruck ATEX: Stopp pulvern (rot) – Der Druck wird an der Steuerung CM40 angezeigt bei Filterpatronen Δp. 98 • Nachfilter-Drucküberwachung MagicControl 4.0 (CM40)

  • Seite 99: Druckschalterübersicht

    Systemdruck Δp Systemdruck Δp "ATEX: Stopp pulvern" Messung gegen Atmosphäre Staudruckwächter Druckschalter wird eingestellt auf: Systemdruck Δp Systemdruck Δp (redundant) "ATEX: Stopp pulvern" Messung gegen Atmosphäre Abb. 94: Übersicht aller Druckschalter mit Bezeichnungen und Verwendungszweck Nachfilter-Drucküberwachung • 99 MagicControl 4.0 (CM40)
  • Seite 100 Rev. 02 01/23 Ventilator Differenzdruckwächter Ventilator Filterpatrone Systemdruck Systemdruck Staudruckwächter Differenzdruckwächter Differenzdruckwächter Staudruckwächter Abb. 95: Pneumatikschema Drucküberwachung ICS08/ICS09 100 • Nachfilter-Drucküberwachung MagicControl 4.0 (CM40)

  • Seite 101: Anzeige Der Druckwerte Im Magiccontrol Cm40

    Höhe über Meer des Filters am Aufstellungsort – Durchschnittliche Umgebungstemperatur des Filters am Aufstellungsort Die Staudruckwerte im Feld Systemdruck Δp – Arbeitspunkt – Alarm – ATEX: Stopp pulvern werden während der Einstellprozedur an der Anzeige (C) abgelesen und manuell eingetragen. Nachfilter-Drucküberwachung • 101 MagicControl 4.0 (CM40)
  • Seite 102 Rev. 02 01/23 Der Differenzdruck im Feld Filterpatrone-Reinigung Δp wird von der Steuerung automatisch berechnet anhand von: – Zustand der Filterpatronen – Wert in der Anzeige Filterpatronen Δp (B) 102 • Nachfilter-Drucküberwachung MagicControl 4.0 (CM40)

  • Seite 103: Filterpatronen-Alterung

    Spätestens wenn der Alarm 15101 Ventilator minimale Abluft erreicht erscheint, muss der Arbeitspunkt nachgeführt werden. – Drehzahl (Frequenz) am Frequenzumrichter im Steuerschrank erhöhen – Wird der Arbeitsbereich nicht erreicht, müssen alle Filterpatronen gewechselt werden, bevor der Punkt ATEX: Stopp pulvern erreicht wird. Nachfilter-Drucküberwachung • 103 MagicControl 4.0 (CM40)

  • Seite 104: Filterpatronenwechsel

    Auf ruhiges Auslaufen der Drehflügel achten. Stock- oder Rattergeräusche deuten auf einen Defekt hin. Der Druckabfall unter 2 bar ist nicht zulässig. – Wartungseinheit für Druckluft am Nachfilter beachten Filterabreinigung beenden – Taste Filter Reinigung betätigen  104 • Nachfilter-Drucküberwachung MagicControl 4.0 (CM40)
  • Seite 105 Rev. 02 01/23 – Ständige Abreinigung wird beendet Filterpatronen einfahren, siehe entsprechende "Einfahranleitung" (Anlagen mit Zyklon oder ohne Zyklon) Nachfilter-Drucküberwachung • 105 MagicControl 4.0 (CM40)
  • Seite 106 Rev. 02 01/23 106 • Nachfilter-Drucküberwachung MagicControl 4.0 (CM40)

  • Seite 107: Nachfilter In Anlagen Mit Zyklon

    Filter ein, und es bildet sich ein besserer Filterkuchen auf dem Filter auf. Dadurch kann die Lebenserwartung der Filter erhöht werden. Im MagicControl 4.0 die entsprechende Seite aufrufen. Nachfilter in Anlagen mit Zyklon • 107 MagicControl 4.0 (CM40)

  • Seite 108: Frischpulver Einbringen

    Alarmbereich befindet sich Systemdruck Δp im unteren blauen Alarmbereich befindet Frischpulver einbringen Im MagicControl 4.0 in der Diagnoseseite den Vorgang "Filterpatronen einfahren" starten. Wenn Start gedrückt wird, erscheint die Meldung: Bitte Zyklon öffnen – Während des Einfahrens sind die Druckmeldungen und die Filterpatronen-Abreinigung inaktiv.

  • Seite 109: Abluftmenge Wiederherstellen

    Abreinigung unter 2 bar sinkt. – Wartungseinheit für Druckluft am Nachfilter beachten Abluftmenge wiederherstellen Bevor mit diesem Vorgang begonnen wird, muss der Zyklon geschlossen werden. – Die Folgen sind falsche Druckwerte Nachfilter in Anlagen mit Zyklon • 109 MagicControl 4.0 (CM40)
  • Seite 110 Eingabefeld übernommen: Arbeitsbereich – Taste Teach drücken Das linke Feld wird ausgegraut, und es kann nichts mehr eingegeben werden – Systemdruck Δp befindet sich im oberen grünen Arbeitsbereich 110 • Nachfilter in Anlagen mit Zyklon MagicControl 4.0 (CM40)

  • Seite 111: Nachfilter In Anlagen Ohne Zyklon

    Filter ein, und es bildet sich ein besserer Filterkuchen auf dem Filter auf. Dadurch kann die Lebenserwartung der Filter erhöht werden. Im MagicControl 4.0 die entsprechende Seite aufrufen. Nachfilter in Anlagen ohne Zyklon • 111 MagicControl 4.0 (CM40)

  • Seite 112: Frischpulver Einbringen

    Alarmbereich befindet sich Systemdruck Δp im unteren blauen Alarmbereich befindet Frischpulver einbringen Im MagicControl 4.0 in der Diagnoseseite den Vorgang "Filterpatronen einfahren" starten. – Während des Einfahrens sind die Druckmeldungen und die Filterpatronen-Abreinigung inaktiv. Das Frischpulver in unmittelbarer Nähe der Absaugung in der Kabine fein zerstäuben, damit ca.
  • Seite 113 Taste Inbetriebnahme drücken. – Filterpatronen werden automatisch abgereinigt Der Filterwiderstand steigt schnell an, wenn der Druckabfall während der Abreinigung unter 2 bar sinkt. – Wartungseinheit für Druckluft am Nachfilter beachten Nachfilter in Anlagen ohne Zyklon • 113 MagicControl 4.0 (CM40)

  • Seite 114: Abluftmenge Wiederherstellen

    Filterpatronen. Filterpatronen. Differenzdruck Im Parameter 1562 Ventilator ∆p hat den Temperatur erhöhen, Ventilator ∆p Einstellwert bis der Ventilator ∆p Arbeitspunkt wieder Arbeitspunkt erreicht ist 0,2 kPa (Benutzer-Level unterschritten. abhängig) 114 • Nachfilter in Anlagen ohne Zyklon MagicControl 4.0 (CM40)

  • Seite 115: Verhalten, Wenn Atex-Differenzdruck Erreicht Ist

    Pistolensteuergeräte schalten aus – Das Signal "System Pistolen" wird auf 0 Volt gesetzt. – Hauptmagnetventil schaltet aus – Reinigungsbetrieb nicht möglich ▪ Wird mit einem Popup-Fenster signalisiert, wenn Reinigungstaste gedrückt wird. Nachfilter in Anlagen ohne Zyklon • 115 MagicControl 4.0 (CM40)
  • Seite 116 Rev. 02 01/23 116 • Nachfilter in Anlagen ohne Zyklon MagicControl 4.0 (CM40)

  • Seite 117: Störungsbehebung

    Hauptseite der Fehleranzeige Information-Leiste berühren – Folgende Maske wird angezeigt: Abb. 97: Fehleranzeige Angewählte Fehlermeldung Fehler-Beschreibung Fehlernummer Fehlerverlauf (History) anzeigen Fehlerverlauf (History) löschen (für 2 Sekunden gedrückt halten) Fehler quittieren Aktuelle Seite verlassen Fehlerliste Texteditor Störungsbehebung • 117 MagicControl 4.0 (CM40)

  • Seite 118: Störungen

    – Auf dem CAN-Bus (siehe auch BAL der werden nicht alle jeweiligen Achse). Achsen erkannt – Steuerung Steuerspannung ausschalten und befindet sich in nach 10 Sekunden einem wieder einschalten, undefinierten ansonsten Anlage Zustand neu starten. 118 • Störungsbehebung MagicControl 4.0 (CM40)

  • Seite 119: Ausserbetriebnahme / Lagerung

    Beim Abstand zu Nachbargeräten bestehen keine besonderen Anforderungen. Physikalische Bedingungen Die Lagerung muss innerhalb von trockenen Gebäuden und bei einer Temperatur zwischen +5 und +50 °C erfolgen. Nicht der direkten Sonneneinstrahlung aussetzen! Ausserbetriebnahme / Lagerung • 119 MagicControl 4.0 (CM40)

  • Seite 120: Wartung Während Der Lagerung

    Rev. 02 01/23 Wartung während der Lagerung Wartungsplan Es ist kein Wartungsplan notwendig. Wartungsarbeiten Bei längerer Lagerung periodische Sichtkontrolle. 120 • Ausserbetriebnahme / Lagerung MagicControl 4.0 (CM40)

  • Seite 121: Entsorgung

    Einleitung Anforderungen an das ausführende Personal Die Entsorgung des Produkts wird durch den Besitzer beziehungsweise den Betreiber durchgeführt. Bei der Entsorgung von Baugruppen, welche nicht von Gema produziert wurden, sind die entsprechenden Anweisungen in den Fremddokumentationen zu beachten. Entsorgungsvorschriften Das Produkt ist am Ende seiner Lebensdauer zu demontieren und fachgerecht zu entsorgen.

  • Seite 122: Demontieren Der Baugruppen

    Demontieren der Baugruppen WARNUNG Spannungsführende Bauteile Bei Berührung Tod durch Stromschlag ► Nur ausgebildete, autorisierte Fachkräfte dürfen den Elektroteil öffnen ► Sicherheitszeichen beachten Stromnetz und Versorgungsleitungen trennen. Sämtliche Produktabdeckungen entfernen. Produkt ist für Demontage vorbereitet. 122 • Entsorgung MagicControl 4.0 (CM40)

  • Seite 123: Ersatzteilliste

    Typ und Seriennummer Ihres Produktes – Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: – Typ Anlagensteuerung MagicControl 4.0 (CM40) Seriennummer 1234 5678 – Bestell-Nr. 203 386, 1 Stück, Bride – Ø 18/15 mm Bei Bestellungen von Kabeln und Schläuchen muss immer die benötigte Länge angegeben werden.

  • Seite 124: Magiccontrol Cm40 - Komplett

    Rev. 02 01/23 MagicControl CM40 – komplett Micro Touch Panel MC 15,6" – komplett (ohne Pos. 2) 1015 320 SD Card – 32 GB 1009 230 Abb. 98: MagicControl CM40 124 • Ersatzteilliste MagicControl 4.0 (CM40)
