Pulverausstoss-Korrektur
Tageskorrekturwert für Pulverausstoss
MultiTronic CG04/MultiAir
V 04/14
Der minimale Pulverausstoss aller Pistolen kann mit der Pulverausstoss-
Korrektur eingestellt werden.
HINWEIS:
Beachten Sie beim Verlegen der Pulverschläuche, dass alle die
gleiche Länge aufweisen!

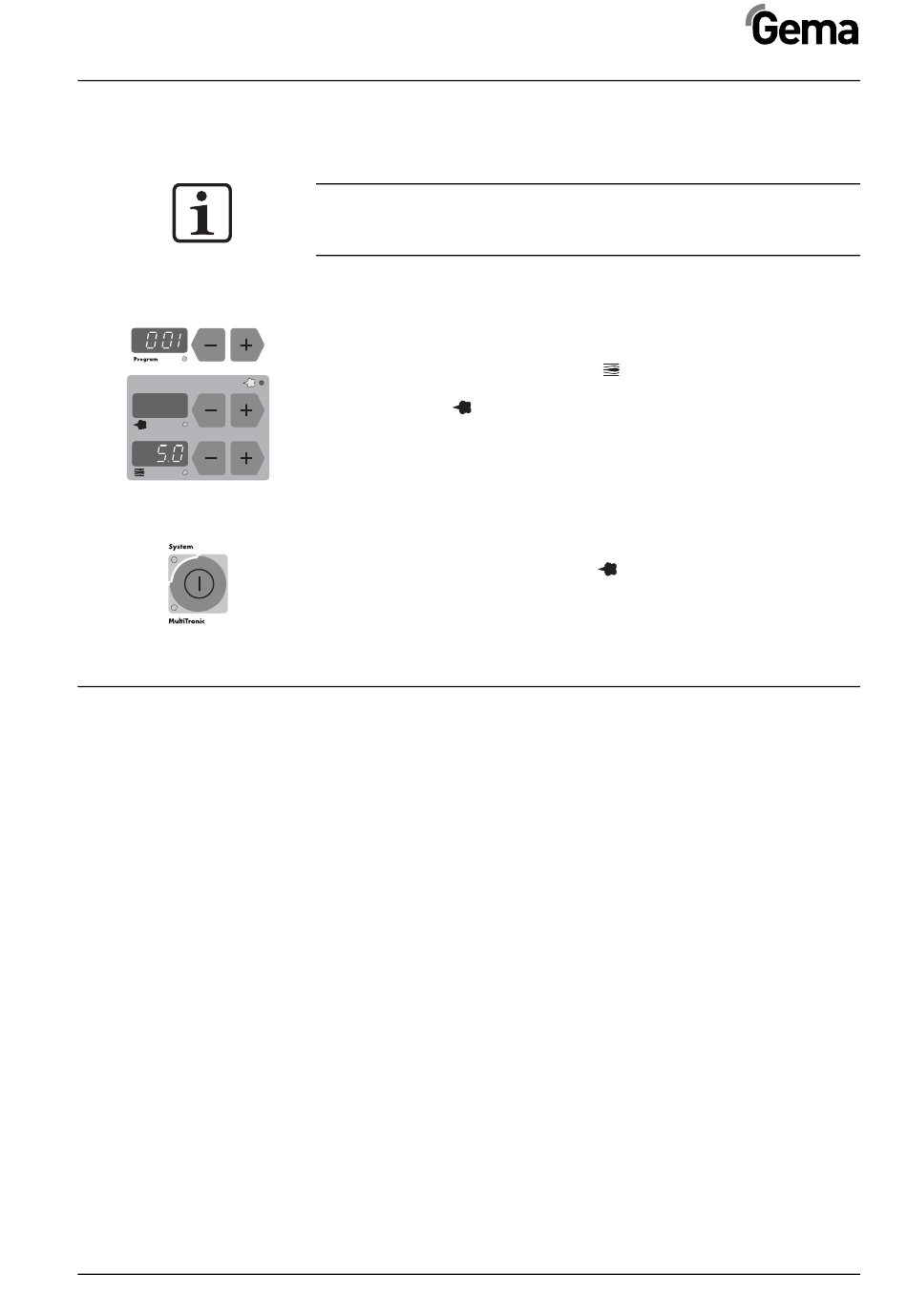

Vorgehensweise
1. Programmnummer 001 in der Programmanzeige wählen
2. Gesamtluft in der Anzeige
nicht schon eingestellt. Pulverausstoss auf 00 % in der An-
zeige
einstellen
3. Um in der Sonderfunktionsmodus zu gelangen, Haupttaste
ca. 10 Sekunden gedrückt halten, bis alle Anzeigen nicht
mehr leuchten
4. Wert für minimalen Pulverausstoss so einstellen, dass alle
Pistolen etwa gleich wenig Pulver ausstossen
5. Korrekturwert (SKW%) für den maximalen Pulverausstoss
auf 100 % in der Anzeige
6. Den Sonderfunktionsmodus durch Drücken der Haupttaste
beenden
Der Tageskorrekturwert für den Pulverausstoss kann über den DigitalBus
durch die SPS Steuerung gesetzt werden. Der Tageskorrekturwert wird mit
der Identifikationsnummer 7 adressiert. Der Wertebereich beträgt 50-150%.
Dies bedeutet, dass der aktuelle Pulverausstosswert mit dem Korrektur-
wert X multipliziert wird (z.B. Pulverausstosswert PA% = 50%, Tageskor-
rekturwert = 60%) entspricht dem neuen Pulverausstosswert von 30%
(50x0,6 = 30). Werte ausserhalb des Wertebereichs werden mit der Feh-
lermeldung H31 abgewiesen.
Falls der Korrekturwert, multipliziert mit dem Sollwert des Pulverausstos-
ses, grösser als 100% ist, wird der Ausstoss automatisch auf 100% be-
grenzt und mit der Fehlermeldung H09 angezeigt. Diese Überprüfung er-
folgt bei Programmwechseln und beim Setzen eines neuen Korrekturwerts.
Beim Einschalten des Gerätes beträgt der Korrekturwert 100%. Der Kor-
rekturwert wird nicht im EEPROM gespeichert. Nach jedem Neustart
muss die SPS-Steuerung den Tageskorrekturwert der MultiTronic Steu-
ereinheit neu zuordnen. Der Tageskorrekturwert für den Pulverausstoss
kann an der Steuereinheit MultiTronic CG04 angezeigt werden.
auf 5,0 Nm³/h einstellen, falls
einstellen
Technischer Anhang • 25
