Inbetriebnahme
MultiTronic CG04 - Stecker und Anschlüsse
1
2
3
Gun 1
2.3
2
PE
3
1
Mains connection
2.1
MultiTronic CG04/MultiAir
V 04/14
Die Steuereinheiten MultiTronic CG04 und MultiAir werden vom Herstel-
ler bereits montiert geliefert. Es müssen nur noch einige Kabel und
Schläuche angeschlossen werden.

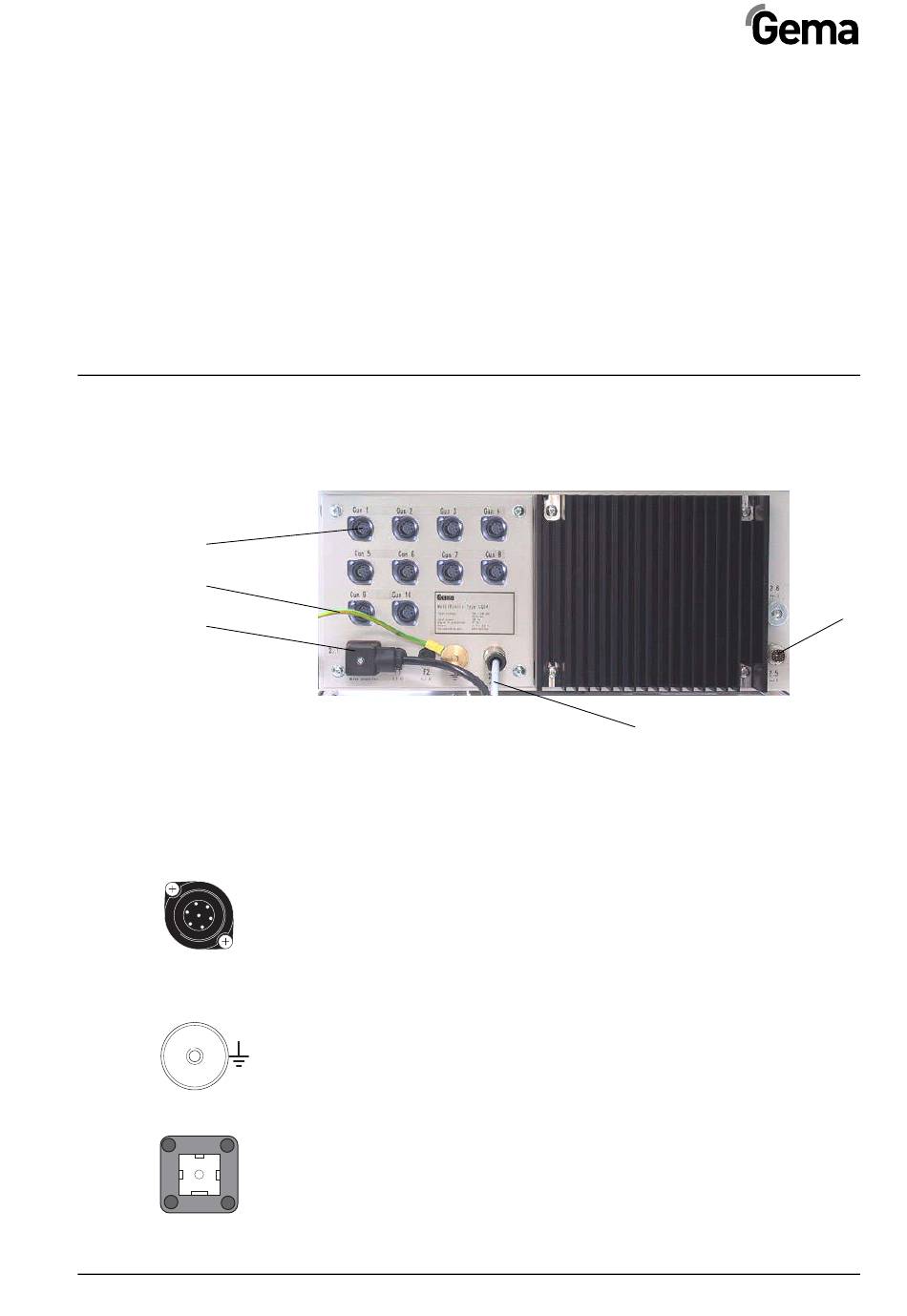

MultiTronic CG04 - Rückwand
1
Pistolenanschluss
2
Erdung
3
Netzanschluss
Pistolenanschluss (2.3 - Gun1)
Das Pistolenkabel mit dem 7-poligen Stecker an der Rückseite der Steu-
ereinheit an die Buchse Gun 1 bis Gun 10 anschliessen (immer mit
Gun1 beginnen).
Pistolentyp: OptiGun GA02 / PG2-A (wahlweise)
Erdung
Das Erdverbindungskabel mit der Erdungsschraube an der Steuereinheit
anschliessen und das 5 m lange Erdungskabel mit der Klemmzange an
die Kabine oder an die Aufhängevorrichtung anklemmen.
Netzanschluss (2.1 - Mains connection)
Das Netzkabel an den Sockel 2.1 - Mains connection anschliessen.
Dieser Stecker darf nie unter Spannung eingesteckt werden!
4
4
Anschluss MultiAir
10
Anschluss SPS
Inbetriebnahme • 13
10
