Pistolensteuerung luftsteuerung multiair

Werbung

DigitalBus Parallelschnittstelle
Funktion
Daten-Bus
MultiTronic CG04/MultiAir
V 04/14
Die Pistolensteuerung MultiTronic CG04 wird mit dem DigitalBus an eine
übergeordnete Steuerung angebunden. Der DigitalBus verfügt über eine
16-Bit Parallelschnittstelle. Die Schnittstelle besteht aus 14 Digitalein-
gängen und 1 Digitalausgang. Die Digitaleingänge sind aufgeteilt in einen
Daten-Bus bestehend aus 11 Bits und einen Steuer-Bus bestehend aus 3
Bits. Der Digitalausgang ist ein Fehlermeldungs-Bit.

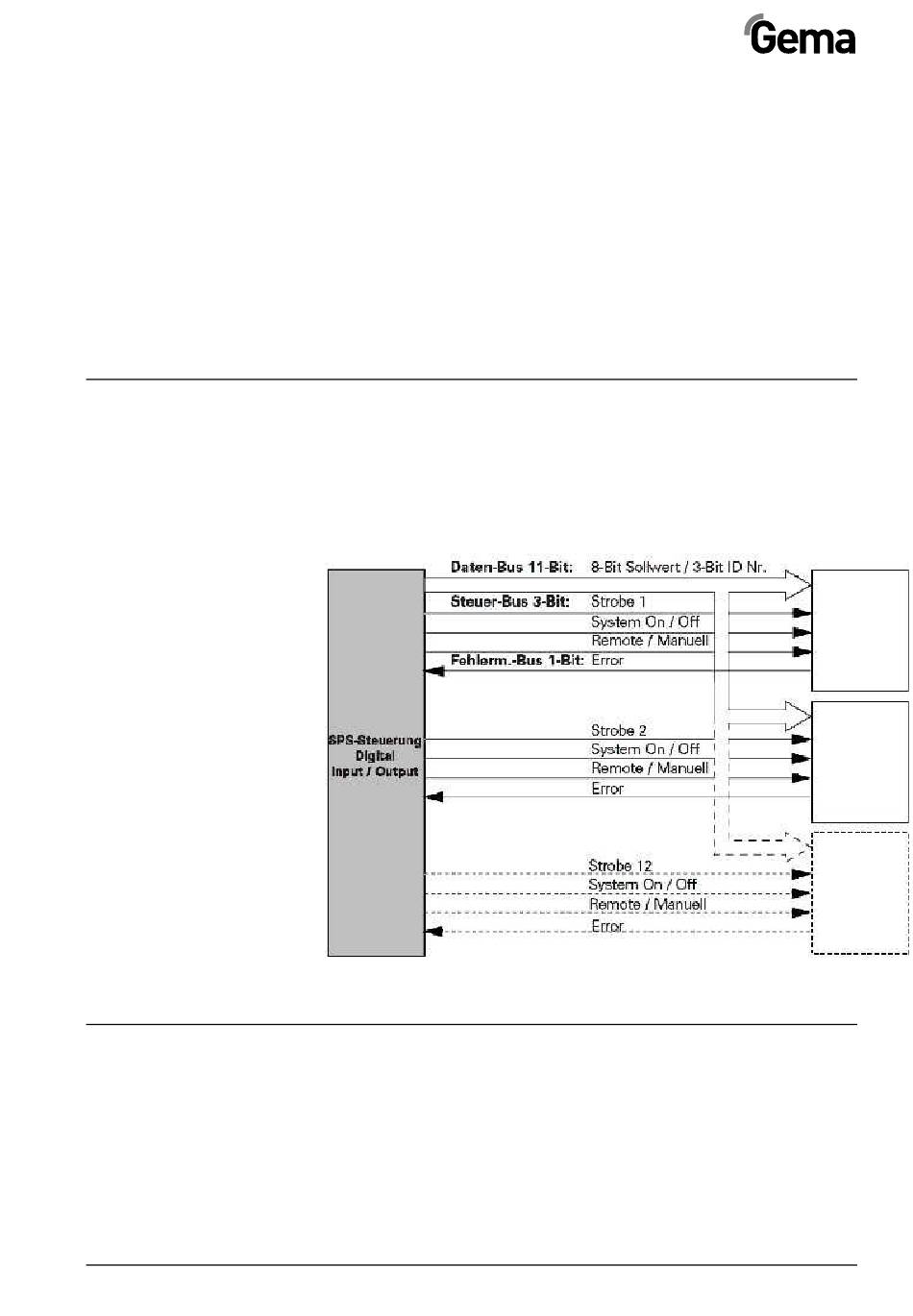

DigitalBus - Anbindung an eine übergeordnete Steuerung
Die Datenbusbreite beträgt 11 Bits. Mit den ersten 8 Bits können die Da-
ten für die verschiedenen Betriebsparameter (Sollwerte) an die Steuer-
einheit übertragen werden. Mit einer Identifikationsnummer, bestehend
aus 3 Bits, werden die Daten den entsprechenden Sollwerten (Pulver-
ausstoss, Gesamtluft, Elektrodenspülluft, Hochspannungsbegrenzungs-
wert, Strombegrenzungswert, Programmnummer) zugeordnet.
DigitalBus Parallelschnittstelle • 29
