Inhaltszusammenfassung für Gema OptiStar CG06

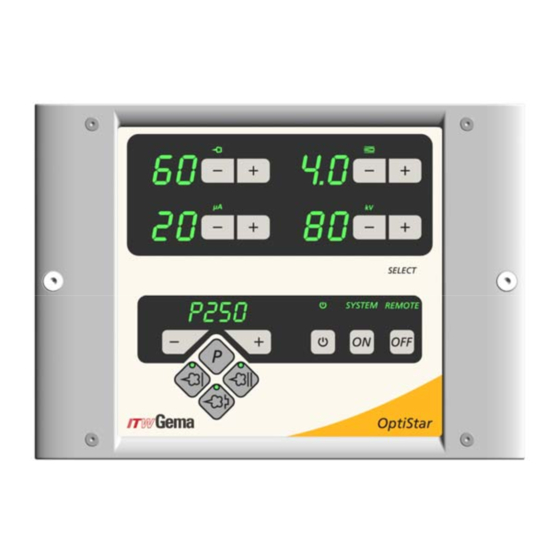

- Seite 1 Betriebsanleitung und Ersatzteilliste Pistolensteuerung OptiStar CG06 Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Betriebsarten ......................17 Vordefinierte Betriebsart (Preset Mode) ..........17 Einstellbare Betriebsart (Program Mode) ..........17 Technische Daten Pistolensteuerung OptiStar CG06................. 19 OptiStar CG06 - Versionen ..............19 Anschliessbare Pistolen ................19 Elektrische Daten ..................20 Pneumatische Daten ................20 Abmessungen ..................20 Luft-Durchflussmengen ................ - Seite 4 V 09/13 Inbetriebnahme und Bedienung OptiStar CG06 - Anschlüsse ................27 Anschlüsse 2.3 Aux und 2.4 Aux ............. 28 Anschlussanleitung .................. 28 Anschlussbelegung CG06 ............... 29 Anschlussbelegung CG06-C(F) .............. 29 Anschlussbelegung CG06-D(F) .............. 29 Erstinbetriebsetzung ..................... 30 Gerätetyp einstellen ................. 30 Pulverbehälter /-gebinde vorbereiten ............
- Seite 5 OptiStar CG06-D - Rückwand aussen ..............74 OptiStar CG06-DF - Rückwand innen ..............75 OptiStar CG06-DF - Rückwand aussen ..............76 OptiStar CG06 - Gehäuse und Netzteil ..............77 OptiStar CG06 - Frontplatte .................. 78 Pistolensteuerung OptiStar CG06 Inhaltsverzeichnis • 3...
-
Seite 7: Allgemeine Sicherheitshinweise
OptiStar CG06 betreiben, alle grundlegenden Sicherheitsbestim- mungen auf, die unbedingt zu beachten sind. Diese Sicherheitsbestimmungen müssen in allen Punkten gelesen und verstanden werden, bevor die Pistolensteuerung OptiStar CG06 in Be- trieb genommen wird. Sicherheitssymbole (Piktogramme) Nachfolgend aufgeführt sind die in dieser Betriebsanleitung verwendeten Warnhinweise und deren Bedeutung zu finden. -
Seite 8: Technische Sicherheitshinweise Für Die Ortsfesten Elektrostatischen Pulversprüheinrichtungen
Technische Sicherheitshinweise für die ortsfesten elektrostatischen Pulversprüheinrichtungen Allgemein Die Pulversprüheinrichtung von Gema Switzerland GmbH ist nach dem Stand der Technik gebaut und ist betriebssicher. Von dieser Einrichtung aber können Gefahren ausgehen, wenn sie unsachgemäss oder zu nicht bestimmungsgemässem Gebrauch eingesetzt wird. Es wird darauf hin- gewiesen, dass hierdurch Gefahren für Leib und Leben des Benutzers... -
Seite 9: Sicherheitsbewusstes Arbeiten
Pulversprüheinrichtungen aufhalten! ACHTUNG! Wir weisen darauf hin, dass der Kunde selbst für den sicheren Ab- lauf verantwortlich ist. Die Firma Gema Switzerland GmbH haftet in keinem Fall für entstandene Schäden! Sicherheitsbewusstes Arbeiten Jede Person, die mit der Aufstellung, Inbetriebnahme Bedienung, War- tung und Reparatur der Pulversprüheinrichtung beauftragt ist, muss die... -
Seite 10: Einzelne Sicherheitshinweise Für Das Verwenderunternehmen Und/Oder Bedienungspersonal
9. Tätigkeiten wie etwa Kontrolle der Pulverfluidisierung, Pistolen- hochspannung o.ä. werden bei eingeschalteter Pulversprühein- richtung ausgeführt. Hinweise auf Gefahrenquellen Strom/Spannung Es ist nochmals auf Abschaltprozeduren und drohende Lebensgefahr durch Starkstrom bei Nichtbeachtung hinzuweisen. Unter Spannung ste- 8 • Allgemeine Sicherheitshinweise Pistolensteuerung OptiStar CG06... - Seite 11 Sicherheitsgründen nicht gestattet. Bei Beschädigungen an der Pulversprüheinrichtung darf sie nicht weiter verwendet werden, der defekte Teil muss sofort ersetzt oder repariert werden. Es dürfen nur original Gema-Ersatzteile verwendet werden. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantie- anspruch.
-
Seite 12: Sicherheitsbestimmungen Für Die Elektrostatische Pulverbeschichtung
Reparaturen dürfen nur durch einen Fachmann oder durch autorisierte Gema-Reparaturstellen vorgenommen werden. Eigenmächtige, unbefug- te Eingriffe können zu Körperverletzungen und Sachschäden führen. Die Gewährleistung durch Gema Switzerland GmbH erlischt. Sicherheitsbestimmungen für die elektrostati- sche Pulverbeschichtung 1. Diese Einrichtung kann gefährlich sein, wenn sie nicht gemäss den Angaben in dieser Gebrauchsanleitung betrieben wird. -
Seite 13: Zusammenstellung Von Vorschriften Und Regeln
Bestimmungen für die Auswahl, Errichtung und Anwen- dung elektrostatischer Sprühanlagen für brennbare Sprühstoffe - Elektrostatische Handsprüheinrichtungen für Pulver EN 50 177 Ortsfeste elektrostatische Sprühanlagen für brennbare Beschichtungspulver EN 12981 Beschichtungsanlagen Spritzkabinen für organische Pulverlacke/ Sicherheitsanforderungen Pistolensteuerung OptiStar CG06 Allgemeine Sicherheitshinweise • 11... -
Seite 14: Produktspezifische Sicherheitsmassnahmen
Fremdteile in der Kabine und den Rohrlei- tungen (Zu- und Abluft) befinden Es muss darauf geachtet werden, dass sämtliche Kompo- nenten der Anlage gemäss den örtlichen Vorschriften geer- det sind 12 • Allgemeine Sicherheitshinweise Pistolensteuerung OptiStar CG06... -
Seite 15: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit Ihrer Pistolensteuerung OptiStar CG06 benötigen. Sie wird Sie durch die Inbetriebnahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 17: Funktionsbeschreibung
V 09/13 Funktionsbeschreibung Anwendungsgebiet Die Pistolensteuerung OptiStar CG06 ist ausschliesslich für die Steue- rung der Gema-Pulverbeschichtungspistolen konzipiert (siehe dazu auch im Kapitel "Technische Daten"). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsge- mäss. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer! -
Seite 18: Grundfunktionen
Korrekturwerte für Pulveroffset, Pulverschlauchkorrekturwert und Tageskorrekturwert Abfragewerte Abfragewerte für Software-Version und Triggerstundenzähler Features Tastatursperre, Vordefinierte Betriebsart (Preset Mode), 250 Programme, Fehleranzeige und Fernbedienung an der Handpistole (OptiSelect GM02) Optionen Durchflussregelung (FlowControl) und Formluft, CAN-Bus und DigitalBus 16 • Funktionsbeschreibung Pistolensteuerung OptiStar CG06... -
Seite 19: Betriebsarten
V 09/13 Betriebsarten Die Pistolensteuerung OptiStar CG06 kann mit zwei Betriebsarten betrie- ben werden. Die Sprühspannung und der Sprühstrom werden gemäss gewähltem Applikationsmodus automatisch eingestellt und begrenzt. Vordefinierte Betriebsart (Preset Mode) Die Pistolensteuerung OptiStar CG06 stellt drei vorgegebene Applikati- onsmodi zur Verfügung (für flache Teile, für komplizierte Teile und für die Überbeschichtung bereits beschichteter Teile). -
Seite 21: Technische Daten
* Der Pistolentyp muss eingestellt werden (siehe dazu im Kapitel "Zusatzfunktionen"). Die Tribo-Pistole ist nicht baumustergeprüft (ATEX). ** Nur für Emailpulver, die Pistole ist nicht baumustergeprüft (ATEX). Achtung: Die Pistolensteuerung OptiStar CG06 darf nur mit den aufgeführten Pistolentypen verwendet werden! Pistolensteuerung OptiStar CG06 Technische Daten • 19... -
Seite 22: Elektrische Daten
V 09/13 Elektrische Daten Pistolensteuerung OptiStar CG06 Nenneingangsspannung 100-240 VAC Frequenz 50-60 Hz Anschlusswert 40 VA* Nennausgangsspannung (zur Pistole) max. 12 V Nennausgangsstrom (zur Pistole) max. 1 A Schutzart IP54 0 °C - +40 °C Temperaturbereich (+32 °F - +104 °F) Max. -
Seite 23: Luft-Durchflussmengen
Verhältnis zur gewählten Pulvermenge (in %). Hierbei wird die Gesamt- luftmenge konstant gehalten. Zur Erläuterung, siehe untenstehende Bei- spiele mit Korrekturfaktor C0=1,8 und Förderluftdüse=1,4 mm. Diese Tabelle bezieht sich auf einen Eingangsdruck von 5,5 bar (Sys- temparameter P2=0). Pistolensteuerung OptiStar CG06 Gesamtluft Pulvermenge Förderluft Zusatzluft 81 % 5,4 Nm³/h... -
Seite 25: Bedienungs- Und Anzeigeelemente
V 09/13 Bedienungs- und Anzeigeelemente Anzeigen und LEDs Pistolensteuerung OptiStar CG06 - Anzeigen und LEDs Bezeichnung Funktion A1-A4 Anzeige von Istwerten, Sollwerten, Systemparametern Anzeige von Programmnummern, Fehlerdiagnose-Codes und Statusinformationen Pulverausstoss (Anzeige in %) Gesamtluftmenge (Anzeige in Nm³/h) Sprühstrom (Anzeige in µA) Formluft (Anzeige in Nm³/h, falls vorhanden) -
Seite 26: Eingabetasten Und Schalter
Remote SPS-Steuerung Applikation für flache Teile aktiv Applikation für komplizierte Teile aktiv Applikation für das Überbeschichten bereits beschichteter Teile aktiv Eingabetasten und Schalter Pistolensteuerung OptiStar CG06 - Eingabetasten und Schalter Bezeichnung Funktion T1-T8 Eingabetasten für Sollwerte und Systemparameter T9 (Select) -
Seite 27: Allgemeines
Beispiel: Kurzes Antippen der Taste T1 zeigt die Sollwerte an, längeres Drücken der Taste verringert den Pulverausstoss. Dies gilt nicht für die Pro- grammwahltasten, da die Programmnummer direkt gewechselt wird. Pistolensteuerung OptiStar CG06 Bedienungs- und Anzeigeelemente • 25... -
Seite 29: Inbetriebnahme Und Bedienung
V 09/13 Inbetriebnahme und Bedienung OptiStar CG06 - Anschlüsse Pistolensteuerung OptiStar CG06 - Anschlüsse an der Rückwand Anschluss Beschreibung 1.1 Air Supply IN Anschluss Druckluft 2.1 Power IN Anschluss Netzkabel (100-240 VAC) 2.2 Gun Anschluss Pistolenkabel 2.3 Aux Anschluss CAN-Bus (IN), siehe Tabelle 2.4 Aux... -
Seite 30: Anschlüsse 2.3 Aux Und 2.4 Aux
8. Schlauch für die Formluft (optional) zum Ausgang 1.5 auf der Rückseite des Steuergerätes verbinden 9. Netzkabel an den Stecker 2.1 Power IN anschliessen und festschrauben Druckregler Pistole nach Filter (5,5/6,0/6,5 bar) Formluft (Option) Injektor Anschlussanleitung - Übersicht 28 • Inbetriebnahme und Bedienung Pistolensteuerung OptiStar CG06... -
Seite 31: Anschlussbelegung Cg06
6 IN-D5 Sollwerte, Programmnummer Wertigkeit 2 (32-er) 7 IN-D6 Sollwerte, Programmnummer Wertigkeit 2 (64-er) 8 IN-D7 Sollwerte, Programmnummer Wertigkeit 2 (128-er) 9 IN-A0 Identifikationsnummer Wertigkeit 2 (1-er) 10 IN-A1 Identifikationsnummer Wertigkeit 2 (2-er) Pistolensteuerung OptiStar CG06 Inbetriebnahme und Bedienung • 29... -
Seite 32: Erstinbetriebsetzung
Betriebsanleitung zu beachten) Kabine einschalten Pulverbeschichtungskabine gemäss ihrer Betriebsanleitung einschalten. Tägliche Inbetriebnahme Die tägliche Inbetriebnahme der Pistolensteuerung OptiStar CG06 er- folgt gemäss folgendem Ablauf: Betriebsart wählen Hier wird die vordefinierte Betriebsart (Preset Mode) mit drei vorgege- benen Applikationsmodi oder die einstellbare Betriebsart (Program Mode) mit 250 individuell definierbaren Programmen gewählt. -
Seite 33: Pulverausstoss Und Pulverwolke Einstellen
Der Pulverausstoss ist abhängig von der gewählten Pulvermenge (in %) und der eingestellten Gesamtluftmenge. Gesamtluftmenge einstellen 1. Gesamtluftmenge mit Tasten T3/T4 einstellen (siehe dazu auch die Betriebsanleitung des Injektors) Die Gesamtluftmenge wird den Beschichtungsanfor- derungen entsprechend eingestellt Pistolensteuerung OptiStar CG06 Inbetriebnahme und Bedienung • 31... -
Seite 34: Pistolenfreigabe Optistar Cg06
OptiSelect). Für den Anfang empfiehlt sich die Standardeinstellung von 60%. Die Gesamtluftmenge wird dabei automatisch konstant gehalten 3. Pistolensteuerung OptiStar CG06 mit übergeordneter Steuerung freigeben (externes Freigabesignal) 4. Pistole mit Taste T16 aktivieren, die LED L7 leuchtet 5. Im Falle einer angeschlossenen Handpistole, diese in die Kabine richten und Pistolenabzug betätigen... -
Seite 35: Elektrodenspülluft Einstellen
1. Taste T9 (SELECT) drücken Es wird auf die zweite Anzeige-Ebene umgeschaltet 2. Formluft mit Tasten T5/T6 einstellen Falls in dieser Anzeige-Ebene während 3 Sekunden keine Bedienung stattfindet, wird selbständig zur ers- ten Anzeige-Ebene umgeschaltet Pistolensteuerung OptiStar CG06 Inbetriebnahme und Bedienung • 33... -
Seite 36: Pulverbeschichtung
Hinweis: Bei Betätigung einer der Tasten wird in die Sollwertanzeige ge- wechselt! Ausserbetriebsetzung Die Ausserbetriebssetzung der Pistolensteuerung OptiStar CG06 erfolgt in folgenden Schritten: 1. Extern mit übergeordneter Steuerung abschalten, oder am Gerät mit der Taste T16 (lokaler Betrieb) 2. Bei SPS-gesteuerten Systemen kann mit der Taste S2 di-... -
Seite 37: Technische Erläuterungen Zu Hochspannung Und Sprühstrom
In der einstellbaren Betriebsart (Program Mode) sind die Werte für Hoch- spannung und Sprühstrom frei einstellbar. Der Bediener kann die Appli- kationswerte in den dargestellten Bereichen optimieren (siehe Dia- gramm). Pistolenkennlinie Program Mode Sprühstrom (µA) Pistolensteuerung OptiStar CG06 Inbetriebnahme und Bedienung • 35... -
Seite 39: Zusatzfunktionen
V 09/13 Zusatzfunktionen Systemparameter Die Pistolensteuerung OptiStar CG06 wird mit den Systemparametern konfiguriert. Die Werte werden im Gerätespeicher abgelegt. Diese kön- nen manuell oder über das Remote-Interface (CAN) eingestellt und abge- fragt werden. Die Systemparameter werden auf der Anzeige A5 mit zusätzlichen al- phanumerischen Kürzeln (für Funktion und Zustand) dargestellt. -
Seite 40: Verlassen Des Systemparameter-Modus
Die Statusanzeige bleibt erhalten, solange eine Taste gehalten wird. Tastatursperre Die Pistolensteuerung OptiStar CG06 verfügt über eine Tastatursperre, die das Ändern der einzelnen Werte für jeden Parameter (kV, µA usw.) in einer Betriebsart (Preset Mode oder Program Mode) verhindert. Folgen- de Funktionen werden von der Tastatursperre nicht beeinträchtigt:... -
Seite 41: Betrieb Mit Anderen Pistolen
L11 (REMOTE) blinkt. Der Zustand der Tastatursperre bleibt beim Aus- und Einschalten des Geräts erhalten. Bei einem Memory-Reset wird die Sperre aufgehoben. Bei der Pistolensteuerung OptiStar CG06 (Automatikgerät) kann auch ei- ne externe Verriegelung über den Remote-Eingang erfolgen. Die beiden Verriegelungen sind unabhängig voneinander, d.h. wenn die lokale Sper- re aufgehoben wird, bleibt der Zustand der externen Sperre erhalten und umgekehrt. -
Seite 42: Pulverausstoss/Pulverschlauch-Korrektur
V 09/13 Pulverausstoss/Pulverschlauch-Korrektur Die Pistolensteuerung OptiStar CG06 kann mit den Korrekturwerten opti- mal an die lokalen Verhältnisse angepasst werden (z.B. das Anpassen von unterschiedlichen Pulverausstössen in der Anlage, verursacht durch unterschiedliche Pulverschlauchlängen und -geometrie zu den einzelnen Pistolen). Pulverausstosskorrektur durchführen Die Einstellungen im nachfolgenden Beispiel sind für jede einzelne Pisto-... -
Seite 43: Vorgehensweise (Pulverschlauchkorrektur)
20 gr. 12 gr. 200 g/min 200 g/min (200/250) x 10 gr. 12 gr. 250 g/min 200 g/min 100 = 80% (200/280) x 0 gr. 12 gr. 280 g/min 200 g/min 100 = 71% usw. Pistolensteuerung OptiStar CG06 Zusatzfunktionen • 41... -
Seite 44: Korrekturfaktor - Diagram
Schlauchdurchmesser ab! RAM-Reset Der RAM-Reset ermöglich das Wiederherstellen der Werkseinstellungen der Pistolensteuerung OptiStar CG06. Alle benutzerdefinierte Einstellun- gen in der vordefinierten und einstellbaren Betriebsart werden mit den Werkseinstellungen überschrieben. Der eingestellte Gerätetyp im Sys- temparameter P0 bleibt erhalten und eine aktive Tastatursperre wird de- aktiviert. -
Seite 45: Reinigungsmodus
Der Pulverschlauch-Reinigungsmodus kann auch über eine optionale Busanbindung wie DigitalBus oder CAN-Bus aktiviert werden. Hinweis: Der Injektor muss vor dem Reinigungsvorgang abgezogen werden! Der Reinigungsmodus wird durch Drücken der Programmtaste T12 be- endet. Pistolensteuerung OptiStar CG06 Zusatzfunktionen • 43... -
Seite 47: Optionen
Die Reproduzierbarkeit der Einstellwerte für Förderluft und Zusatzluft wird somit erhöht und führt zu gleichmässigeren Beschichtungsergebnissen. Präzise Luftmengenmessung Höchste Regeldynamik Micro-Controller basierende Luftmengenkalibrierung Hoher Luftmengenregelbereich - Gesamtluft bis zu 6,5 Nm³/h (C0 = 1,8 dm³/h, Pulverausstoss = 80%) FlowControl-Modul Pistolensteuerung OptiStar CG06 Optionen • 45... -
Seite 48: Digitalbus
Der DigitalBus bindet die Pistolensteuerung an eine übergeordnete Steu- erung an. Der DigitalBus verfügt über eine 16-Bit Parallelschnittstelle. Es entsteht eine sternförmige Busstruktur. Ansteuerung der OptiStar Steuergeräte mit einer übergeordneten Steuerung OptiStar 1 OptiStar 2 OptiStar 14 Ansteuerung mit einer übergeordnete Steuerung 46 • Optionen Pistolensteuerung OptiStar CG06... -
Seite 49: Aufbau 16 Bit Parallel-Bus
System - Systemfreigabe OptiStar Remote - Betriebsart Status-Bits (Status) Es ist 1 Status-Bit als Ausgang vorhanden: Error - Digitalausgang Sammelfehlermeldung, jegliche Feh- ler, die im Steuergerät anstehen (Fehlerliste, kann lokal ge- löscht werden). Error=0 - Fehler präsent Pistolensteuerung OptiStar CG06 Optionen • 47... -
Seite 50: Befehlstabelle Und Wertebereiche
Setzen C2 (Tageskorrekturfaktor) 50 - 150 (D8 wird für diese Wertebereiche nicht benötigt, muss bei 0 belassen werden) Timing-Diagramm Folgendes Timing muss bei der Kommunikation über DigitalBus von der externen Steuerung eingehalten werden: Timing-Diagramm 48 • Optionen Pistolensteuerung OptiStar CG06... -
Seite 51: Parameterbeschreibung
Mit negativer Flanke des Strobe-Signals Datenübernahme einleiten, min. Pulsdauer 200 µs (2 ms) Strobe = 0; wait_strobe_pulse_500 µs(); Strobe = 1; Falls Folgebefehl gesendet werden will, muss eine Pause von mind. 5 ms erfolgen. Pistolensteuerung OptiStar CG06 Optionen • 49... -
Seite 52: Digitalbus - Belegung
V 09/13 DigitalBus - Belegung SYSTEM STROBE REMOTE ERROR ACTIVE Hinweis: I und Q sind nicht als Steckerbeschriftung nach Steckerhersteller vorgesehen! 50 • Optionen Pistolensteuerung OptiStar CG06... -
Seite 53: Digital Connector Cd02 Mit Anschlussbezeichnungen
V 09/13 Digital Connector CD02 mit Anschlussbezeich- nungen Die Schnittstelle zwischen der Pistolensteuerung OptiStar CG06 und der SPS bildet der Digital Connector CD02. Alle Signale der Parallelschnitt- stelle von bis zu 12 Geräten sind anschlussfreundlich auf Stecker ge- führt. Die genaue Steckerbelegung zum Anschluss an die SPS-Steuerung ist in... -
Seite 54: Hardware
Netzwerk korrekt abzuschliessen. Es können bis zu 127 OptiStar- Steuereinheiten in einem Netzwerk betrieben werden. SPS-Steuerung mit CAN-Bus Abschlusswiderstand CAN-Bus - Anschlüsse CAN-Bus-Kabel - Steckerbelegung Signal Farbe weiss +24 VDC braun CAN H grün CAN L gelb CAN-Bus-Kabel 52 • Optionen Pistolensteuerung OptiStar CG06... -
Seite 55: Systemfreigabe Im Netzwerkbetrieb
Leitungslänge von ca. 500 m vom ersten bis zum letzten CAN-Bus Teilnehmer. Bei längeren Leitungen ist die Baudrate kleiner zu wählen. Node-ID - Systemparameter P6 CAN Node-ID 1-127 Wert P6 CAN Node-ID 1-127 1-127 Pistolensteuerung OptiStar CG06 Optionen • 53... -
Seite 57: Schemas / Diagramme
V 09/13 Schemas / Diagramme OptiStar CG06 - Pneumatikschema Hauptmagnetventil Motordrosseln FlowControl (optional) Förderluft (FL) Zusatzluft (ZL) Eingangsdruck Elektroden- 5,5 / 6,0 / 6,5 Nm³/h spülluft (EL) Formluft (SHA) (optional) OptiStar CG06 - Pneumatikschema Pistolensteuerung OptiStar CG06 Schemas / Diagramme • 55... -
Seite 58: Optistar Cg06 - Elektroschema
OptiStar CG06 - Elektroschema CG06 DISPLAY CG06 MAINBOARD KEYBOARD POWER SUPPLY DC OUT POWER IN OptiStar CG06 - Elektroschema - Teil 1 CG06 MAINBOARD FLOWCONTROL DIGITALBUS MODULE CANBUS MODULE OptiStar CG06 - Elektroschema - Teil 2 56 • Schemas / Diagramme... -
Seite 59: Fehlerbehebung
3. Distanzhalter mit einer spitzen Zange zusammendrücken und die Netzkarte herausnehmen. Defekte Distanzhalter sind zu ersetzen 4. Neue Karte auf die Distanzhalter stecken und andrücken, bis sie an jedem Distanzhalter einrastet. Stecker wieder anschliessen Pistolensteuerung OptiStar CG06 Fehlerbehebung • 57... -
Seite 60: Frontplatte Austauschen
Bei eventuellen Problemen oder Unsicherheiten, kontaktieren Sie bitte den Gema-Kundendienst! Netzeingang Netzteil Eingang (AC) Leer Ventil Förderluft Zusatzluft Spülluft Formluft Netzteil Ausgang (DC) Pistole CAN-Bus (Option) DigitalBus (Option) Flow Control (Option) OptiStar CG06 - Konfiguration 58 • Fehlerbehebung Pistolensteuerung OptiStar CG06... -
Seite 61: Fehlerbehebung Am Pneumatikteil
Bei eventuellen Problemen oder Unsicherheiten, kontaktieren Sie bitte den Gema-Kundendienst! Fehlerdiagnose der Software Allgemeines Die korrekte Funktion der Pistolensteuerung OptiStar CG06 wird lau- fend überwacht. Stellt die Software des Geräts einen Fehler fest, wird eine Fehlermeldung mit einem Fehlercode angezeigt. Es werden über- wacht:... -
Seite 62: Fehlercodes
Die Fehler werden in der Reihenfolge ihres Auftretens angezeigt. T10 und T11 können nicht für andere Funktionen verwendet werden, solan- ge ein Fehlercode auf A5 angezeigt wird. Hier die Auflistung der Fehlercodes aller möglichen Fehlfunktionen der Pistolensteuerung OptiStar CG06: Code Beschreibung Kriterium... - Seite 63 Hohe Fehlerrate beim Sen- Der CAN Controller wechselt in den/Empfangen den ERROR_PASSIVE Zustand Die empfangene Nachricht hat keinen Platz im Empfangspuffer. Überlauf beim Empfang Nachrichten werden schneller gesandt als sie verarbeitet wer- den können Pistolensteuerung OptiStar CG06 Fehlerbehebung • 61...
-
Seite 64: Motordrosseln
Motordrossel defekt Verlorene Schritte, Endschalter Zusatzluft Positionsverlust (siehe oben) defekt, Motordrossel defekt Elektrodenspülluft Positionsver- Verlorene Schritte, Endschalter (siehe oben) lust defekt, Motordrossel defekt Verlorene Schritte, Endschalter Formluft Positionsverlust (siehe oben) defekt, Motordrossel defekt 62 • Fehlerbehebung Pistolensteuerung OptiStar CG06... -
Seite 65: Fehlerliste
Bei voller Liste werden keine neuen Einträge mehr hinzugefügt. Auftreten von Fehlern Es besteht die Möglichkeit, dass Fehler nur kurz erscheinen und nach der Quittierung wieder verschwinden. In diesem Fall ist die OptiStar Steuereinheit aus- und wieder einzuschalten (Reset durch Neustart). Pistolensteuerung OptiStar CG06 Fehlerbehebung • 63... -
Seite 67: Ersatzteilliste
Innendurchmesser angegeben: Beispiel: Ø 8/6 mm, 8 mm Aussendurchmesser / 6 mm Innendurchmesser ACHTUNG! Es dürfen nur original Gema-Ersatzteile verwendet werden, da dadurch auch der Ex-Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Garantieanspruch! Pistolensteuerung OptiStar CG06... -
Seite 68: Pistolensteuerung Optistar Cg06 - Allgemein
Pistolensteuerung OptiStar CG06 - komplett 1001 459 Pistolensteuerung OptiStar CG06-C - komplett (mit CAN-Bus) 1001 460 Pistolensteuerung OptiStar CG06-CF - komplett (mit CAN-Bus / FlowControl) 1001 461 Pistolensteuerung OptiStar CG06-D - komplett (mit DigitalBus) 1001 462 Pistolensteuerung OptiStar CG06-DF - komplett (mit DigitalBus / FlowControl) -
Seite 69: Pistolensteuerung Optistar Cg06 - Rückwand Innen
V 09/13 Pistolensteuerung OptiStar CG06 - Rückwand innen Pneumatikgruppe - komplett 1005 922 Ventilkabel - CG06 1001 410 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Federring - M3 R 201 880 Sechskantmutter - M3 202 142 Zylinderschraube - M3x16 mm... -
Seite 70: Optistar Cg06 - Rückwand Aussen
V 09/13 OptiStar CG06 - Rückwand aussen Rückwand (Aluminium) 1000 070 Rückwand (Stahlblech) 1005 099 Fächerscheibe - Typ A, M6 200 450 Rändelmutter - M6 200 433 Verschlussschraube - komplett 1001 789 Schlauchanschluss - komplett, Ø 8/6 mm (Aluminium-Rückwand) 1001 519 Schlauchanschluss - komplett, Ø... -
Seite 71: Optistar Cg06-C - Rückwand Innen
V 09/13 OptiStar CG06-C - Rückwand innen CAN-Bus Modul - komplett 1001 274 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Sechskantschraube - M6x30 mm 215 279 Fluidkerze - 1/8"a 237 264 Federring - M3 R 201 880 Sechskantmutter - M3... -
Seite 72: Optistar Cg06-C - Rückwand Aussen
V 09/13 OptiStar CG06-C - Rückwand aussen Rückwand (Aluminium) 1000 070 Rückwand (Stahlblech) 1005 099 Linsenkopfschraube - M3x10 mm 216 739 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Linsenkopfschraube - M6x10 mm 205 214 Kontermutter - M18x0,75 mm 1001 799... -
Seite 73: Optistar Cg06-Cf - Rückwand Innen
V 09/13 OptiStar CG06-CF - Rückwand innen CAN-Bus Modul - komplett 1001 274 FlowControl - komplett 1000 076 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Sechskantschraube - M6x30 mm 215 279 Fluidkerze - 1/8"a 237 264 Motordrossel - komplett 1000 064... -
Seite 74: Optistar Cg06-Cf - Rückwand Aussen
V 09/13 OptiStar CG06-CF - Rückwand aussen Rückwand (Aluminium) 1000 070 Rückwand (Stahlblech) 1005 099 Linsenkopfschraube - M3x10 mm 216 739 Unterlagsscheibe - Ø 4,3/9x0,8 mm 1002 093 Linsenkopfschraube - M4x12 mm 216 798 Schlauchanschluss - komplett, Ø 6/4 mm (Aluminium-Rückwand) 1001 520 Schlauchanschluss - komplett, Ø... -
Seite 75: Optistar Cg06-D - Rückwand Innen
V 09/13 OptiStar CG06-D - Rückwand innen DigitalBus Modul - komplett 1001 309 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Sechskantschraube - M6x30 mm 215 279 Fluidkerze - 1/8"a 237 264 Einschraubnippel - 1/8"a, Ø 6 mm 262 315 Motordrossel - komplett... -
Seite 76: Optistar Cg06-D - Rückwand Aussen
V 09/13 OptiStar CG06-D - Rückwand aussen Rückwand (Aluminium) 1000 070 Rückwand (Stahlblech) 1005 099 Linsenkopfschraube - M3x10 mm 216 739 Linsenkopfschraube - M6x10 mm 205 214 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Verschlussschraube - komplett 1001 789 Kontermutter - M18x0,75 mm 1001 799 Schnellkupplung Rectus - komplett (Aluminium-Rückwand) -
Seite 77: Optistar Cg06-Df - Rückwand Innen
V 09/13 OptiStar CG06-DF - Rückwand innen DigitalBus Modul - komplett 1001 309 FlowControl - komplett 1000 076 Unterlagsscheibe - Ø 6,4/12,5x1,6 mm 1001 686 Sechskantschraube - M6x30 mm 215 279 Fluidkerze - 1/8"a 237 264 Motordrossel - komplett 1000 064... -
Seite 78: Optistar Cg06-Df - Rückwand Aussen
V 09/13 OptiStar CG06-DF - Rückwand aussen Rückwand (Aluminium) 1000 070 Rückwand (Stahlblech) 1005 099 Linsenkopfschraube - M3x10 mm 216 739 Unterlagsscheibe - Ø 4,3/9x0,8 mm 1002 093 Linsenkopfschraube - M4x12 mm 216 798 Schlauchanschluss - komplett, Ø 6/4 mm (Aluminium-Rückwand) 1001 520 Schlauchanschluss - komplett, Ø... -
Seite 79: Optistar Cg06 - Gehäuse Und Netzteil
V 09/13 OptiStar CG06 - Gehäuse und Netzteil Gehäuse - Steuereinheit CG06 1001 435 Netzteil - 15 VDC 374 059 Einspeisung Netzteil 1000 388 Einspeisung Mainboard 1001 178 Abstandhalter - Ø 4, Ø 4,8/4,8 mm, PA 263 508 OptiStar CG06 - Gehäuse und Netzteil Pistolensteuerung OptiStar CG06 Ersatzteilliste •... -
Seite 80: Optistar Cg06 - Frontplatte
V 09/13 OptiStar CG06 - Frontplatte Frontplatte - komplett 1000 395 Frontplatte mit Folientastatur 1000 394 Frontschild - komplett 1000 528 OptiStar Mainboard V1.0 - komplett, mit Display 1000 875 Sicherungsmutter - M3 262 498 Unterlagsscheibe - Ø 3,2/7x0,5 mm 201 944 Distanzhülse - Ø... - Seite 81 V 09/13 Pistolensteuerung OptiStar CG06 Ersatzteilliste • 79...
