Anschluss Multiair (2.4 - Aux 1 Buchse); Anschluss Sps (2.5 - Aux 2 Stecker); Multiair - Stecker Und Anschlüsse; Anschluss Multitronic (2.4 - Aux 1 Stecker) - Gema MultiTronic CG04 Betriebsanleitung Und Ersatzteilliste

Pistolensteuerung luftsteuerung multiair
Inhaltsverzeichnis

Werbung

2.4
Aux 1
2.5
Aux 2
MultiAir - Stecker und Anschlüsse
4
5
6
2.4
Aux 1
2
PE
3
1
Mains connection
2.1
14 • Inbetriebnahme
V 04/14

Anschluss MultiAir (2.4 - Aux 1 Buchse)

Diese 12-polige Buchse ermöglicht die interne Kommunikation mit der
Luftsteuerung MultiAir.

Anschluss SPS (2.5 - Aux 2 Stecker)

Dieser 19-polige Stecker ermöglicht den Anschluss über Parallelschnitt-
stelle einer übergeordneten Steuerung (SPS).

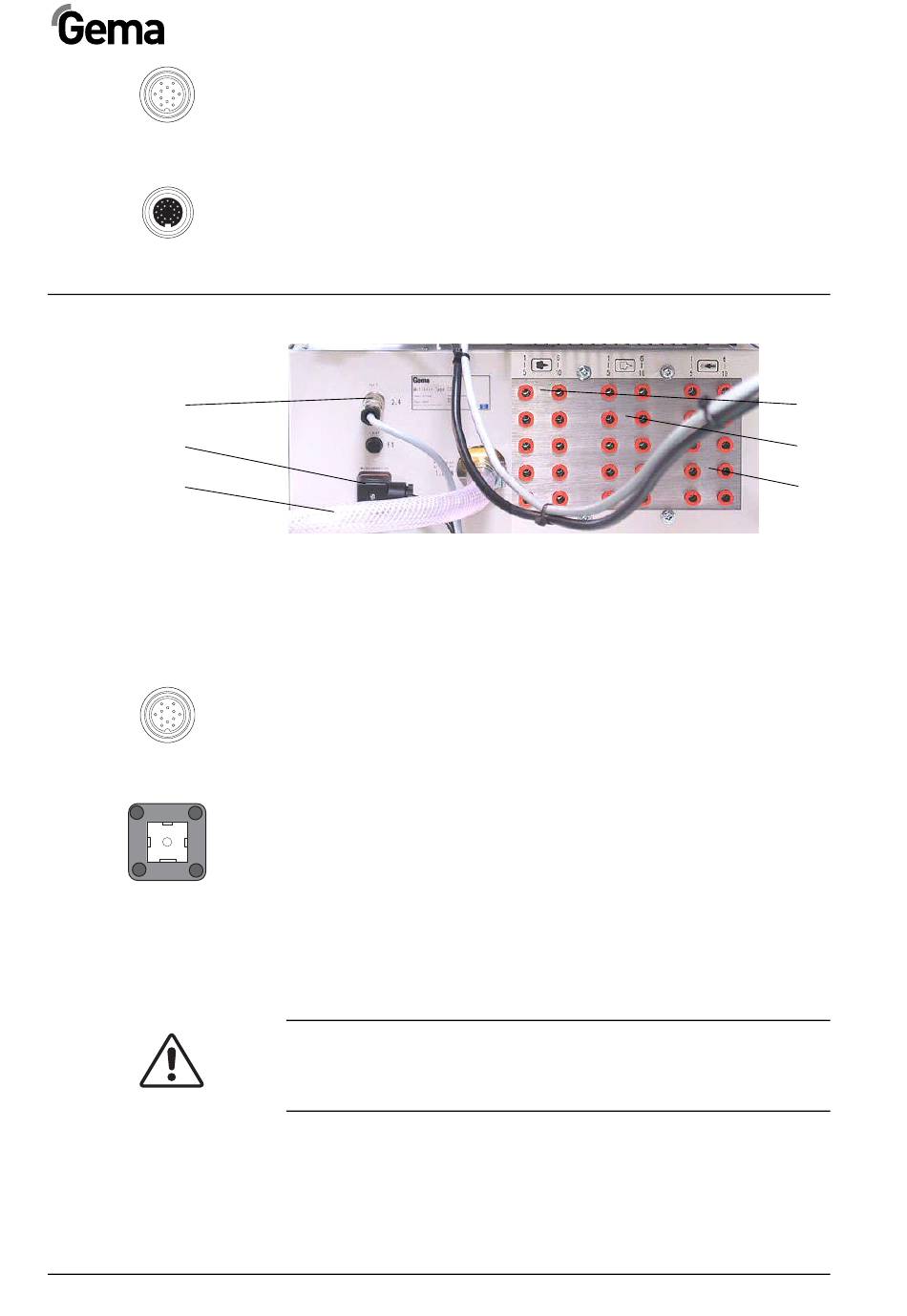

MultiAir - Rückwand
4
Anschluss MultiTronic
5
Netzanschluss
6
Druckluftanschluss

Anschluss MultiTronic (2.4 - Aux 1 Stecker)

Die interne Kommunikation mit dem MultiTronic Steuergerät wird über
den 12-poligen Stecker hergestellt.

Netzanschluss (2.1 - Mains connection)

Das Netzkabel an den Sockel 2.1 - Mains connection anschliessen Die-
ser Stecker darf nie unter Spannung eingesteckt werden!

Druckluftanschluss (1.1 IN)

Den Schlauch für die Druckluftzufuhr vom Druckluftnetz direkt am Haupt-
anschluss an der Geräterückseite anschliessen (Schlauch-
Innendurchmesser 16 mm).
ACHTUNG:
Der Eingangsdruck der Druckluftzufuhr muss im Betrieb 6.5 bar
betragen und darf 9 bar nicht übersteigen!
Die Druckluft muss öl- und wasserfrei sein!
7
Anschlüsse Förderluft
8
Anschlüsse Zusatzluft
9
Anschlüsse Spülluft
MultiTronic CG04/MultiAir
7
8
9
