Busansteuerung
Steuerablauf
MultiTronic CG04/MultiAir
V 04/14
Die Datenübertragung von einer übergeordneten Steuerung (SPS) zur
Pistolensteuerung erfolgt mit Hilfe des Daten-Busses (11 Bits) und des
Steuer-Busses (3 Bits). Mit den ersten 8 Bits (Bit 1-8) des Daten-Busses
können alle Sollwerte binärcodiert (Wertebereich 0-255) übertragen wer-
den. Mit den letzten 3 Bits (Bit 9-11) des Daten-Busses wird die Identifi-
kationsnummer binärcodiert (Wertebereich 0-7) übertragen. Die Daten-
übernahme vom Daten-Bus wird durch eine negative Flanke des Steuer-
signals Strobe eingeleitet.

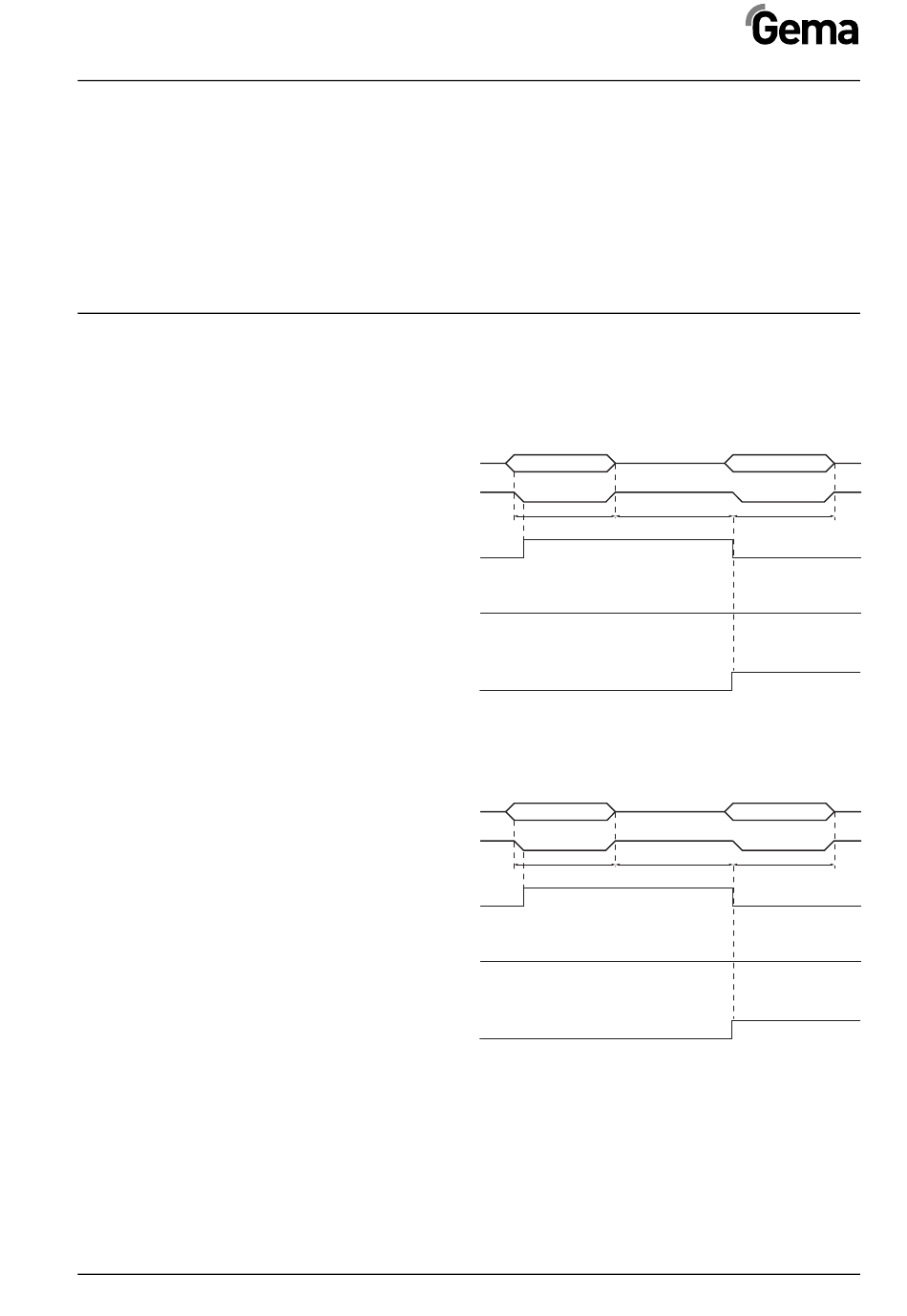

Steuerablauf für Umschaltung der Programm-
nummer (Identifikationsnummer 6)
Data Bus
Strobe Signal
MultiTronic
Sammelfehlermeldung Error
low: gültige Übertragung
Sammelfehlermeldung Error
high: fehlerhafte Übertragung
Steuerablauf für Programmparameter (Identifika-
tionsnummer 0-5)
Data Bus
Strobe Signal
MultiTronic
Sammelfehlermeldung Error
low: gültige Übertragung
Sammelfehlermeldung Error
high: fehlerhafte Übertragung
DATEN STABIL
Ts ≥ 20 ms
Ts ≥ 100 ms
Lesen und Verarbeiten
DATEN STABIL
Ts ≥ 20 ms
Ts ≥ 100 ms
Lesen und Verarbeiten
DigitalBus Parallelschnittstelle • 31
DATEN STABIL
Ts ≥ 20 ms
DATEN STABIL
Ts ≥ 20 ms
