V 04/14
Anschluss Förderluft
Roten Schlauch für die Förderluft zum entsprechenden Anschluss am In-
jektor verbinden.
Anschluss Zusatzluft
Schwarzen Schlauch für die Zusatzluft zum entsprechenden Anschluss
am Injektor verbinden.
Anschluss Spülluft
Schlauch für Spülluft an den Elektrodenspülluftausgang und an die Pisto-
le anschliessen.

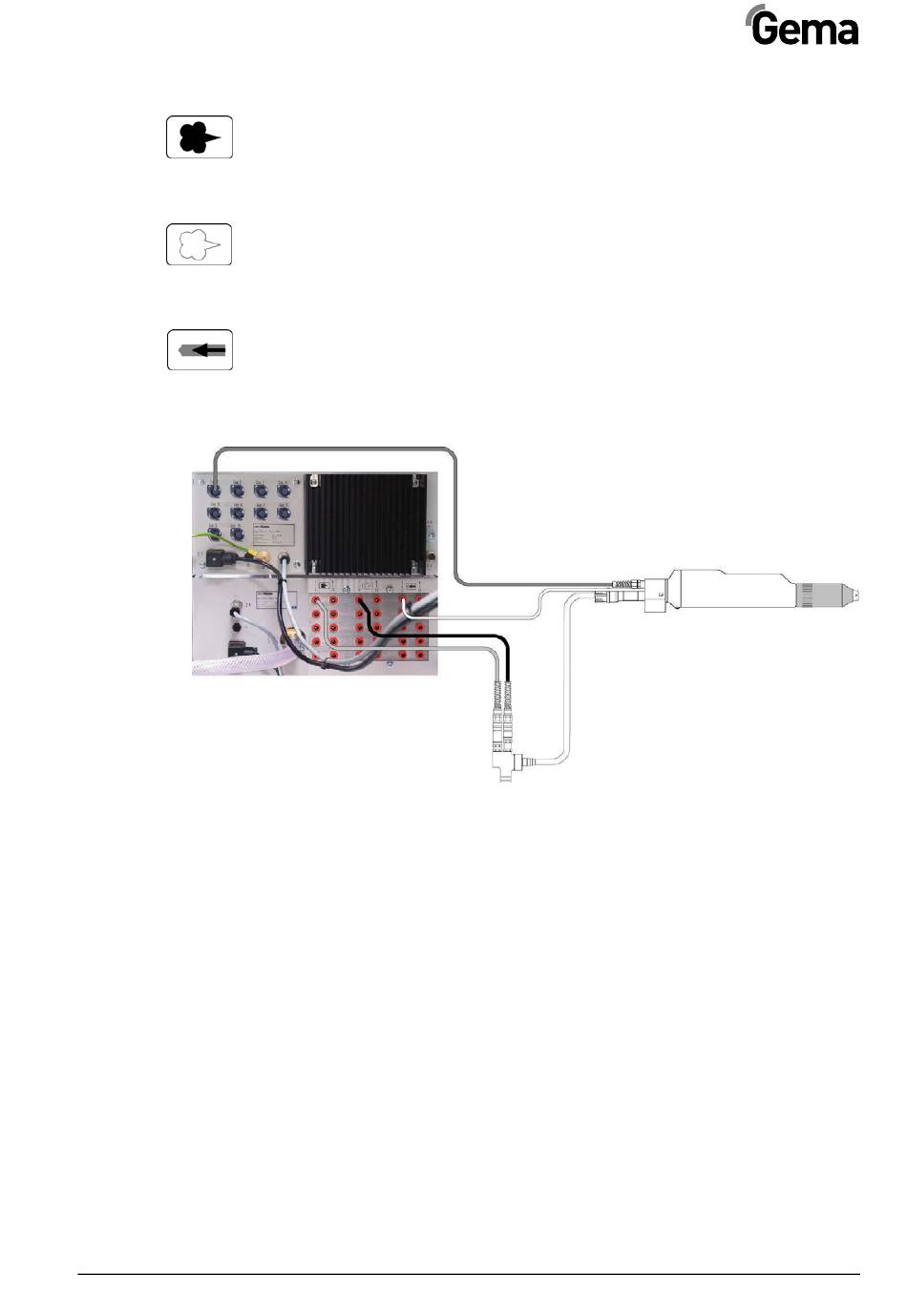

Pneumatischer Anschluss der Pistole
Pneumatischer Anschluss der Pistole
Funktionsbeschreibung
Die pneumatischen Funktionen für den Pulverausstoss werden von der
Pneumatik-Steuereinheit MultiAir gesteuert. Die Inbetriebnahme erfolgt
durch Drücken des Hauptschalters.
Die gesamten Steuerfunktionen werden von der Steuereinheit MultiTronic
CG04 übernommen.
Inbetriebnahme • 15
MultiTronic CG04/MultiAir
