Proline Promass E 200
1
8

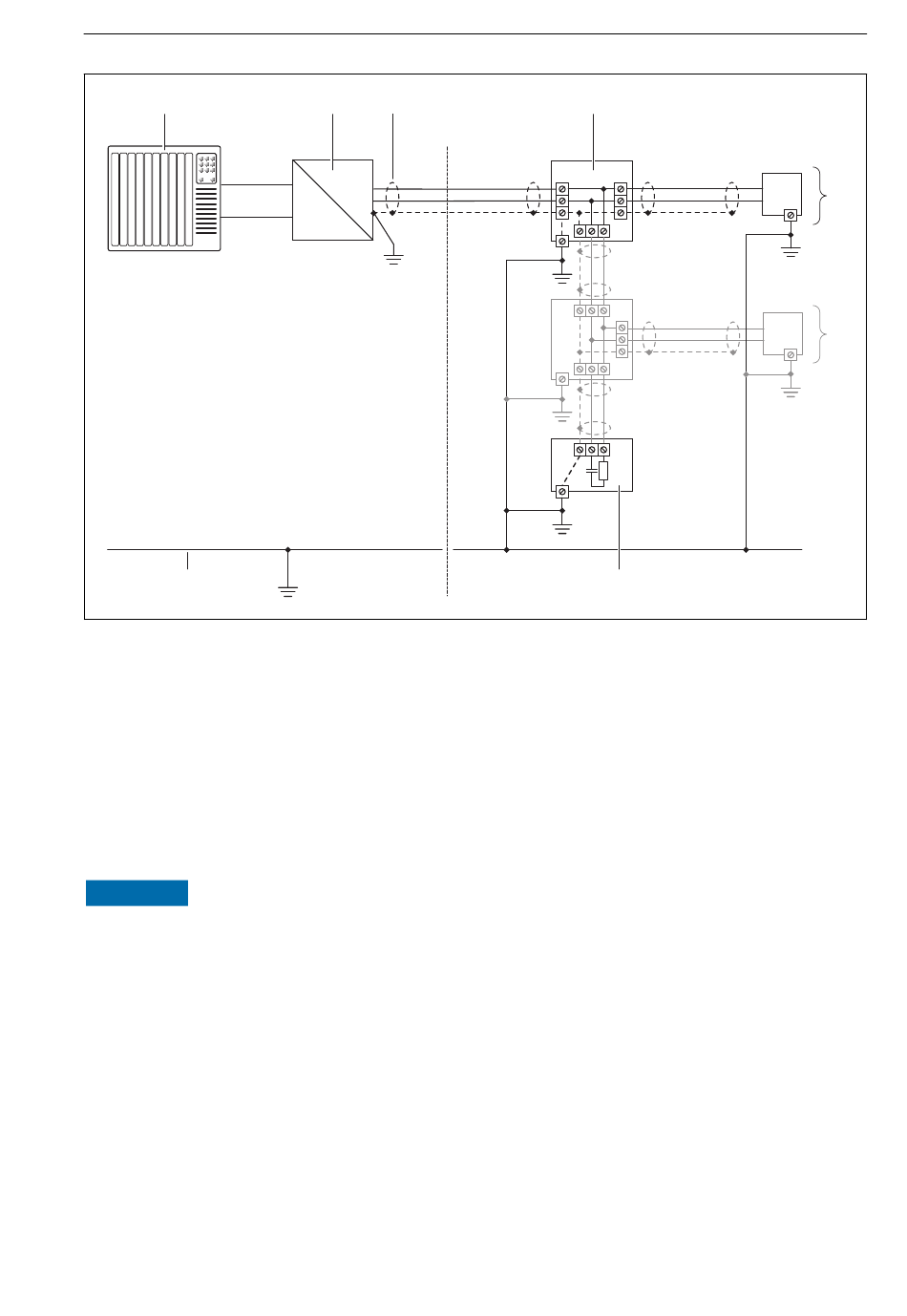

1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht
netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden.
►
Den nicht angeschlossenen Schirm isolieren.
7.1.6 Anforderungen an Speisegerät
Versorgungsspannung
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte
zur Versorgungsspannung gelten für Stromausgang 4-20 mA und 4-20 mA HART:
Endress+Hauser
2 3
+
-
6
. -
4
6
6
6
7
Elektrischer Anschluss
+
5
-
6
+
5
-
6
A0019004
