Anschluss der Spannungsversorgung
Die Analogausgangseinheit muss an eine externe Span-
nungsversorgung angeschlossen werden. Die Spannung
sollte zwischen 18 und 36 V DC sein, Nennspannung 24 V
DC, Leistungsaufnahme max. 2 W. In der Systemeinheit wird

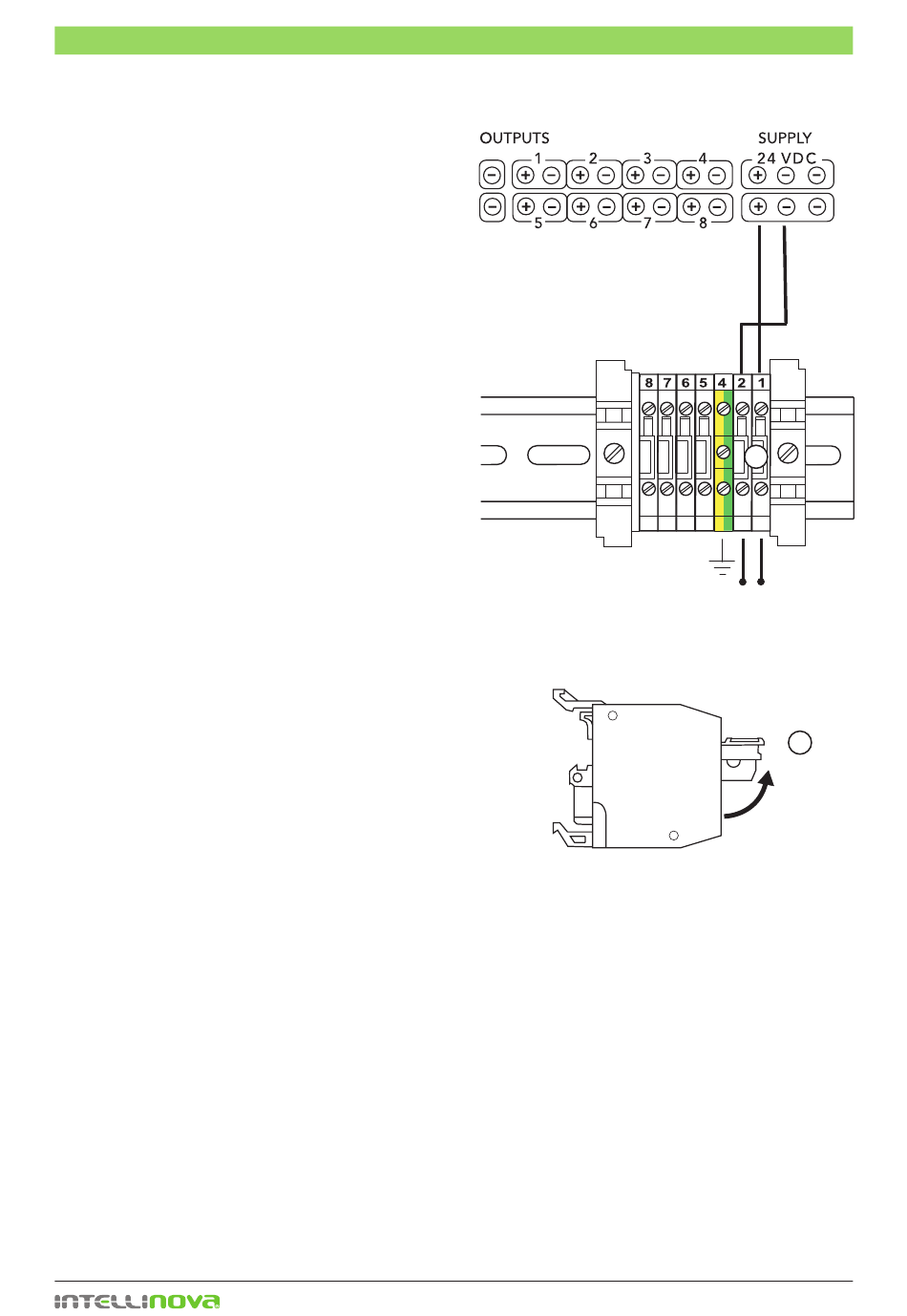

die Spannungsversorgung an den Trennklemmen 1 und 2 auf
der DIN-Schiene (s. Abbildung) angeschlossen.
• Sicherstellen, dass die Commander Unit abgeschaltet
ist.
• Die Spannungsversorgung abschließen, indem man
die Trennklemmen 1 und 2 abschaltet. Hierzu die
Kurzschlussbrücken (A) wie in der Abbildung gezeigt
anheben und drehen.
• Zwei Einzelleiter abisolieren und die Anschlüsse vorbe-
reiten.
• Das +Kabel fest in eine +Klemme drücken.
• Das -Kabel fest in eine -Klemme drücken.
• Die Schrauben festziehen.
• Die Spannungsversorgung anschließen, indem man die
Kurzschlussbrücken auf die Klemmen drückt.
Analogausgangseinheit
– 21 –
A
– +
18 – 36 V DC
A
SPM 71862 C
