Lagerüberwachungseinheit INB80 / 82
Die Lagerüberwachungseinheit hat acht Kanäle zur kontinuier-
lichen Überwachung des Lagerzustands. Sie misst Stoßimpuls
gemäß der echten SPM Methode und unterstützt SPM Spec-
trum. Messmethoden, Messzeit, Alarmgrenzen, Alarmverzöge-
rung usw. werden in Condmaster Nova eingestellt.
Lagerüberwachungseinheiten gibt es in zwei Versionen:
INB80 für Stoßimpulsaufnehmer des Typs 40000 mit
Koaxialkabel, Kabellänge max. 4 m.
INB82 für Stoßimpulsaufnehmer des Typs 42000 mit
Koaxialkabel, Kabellänge max. 100 m.

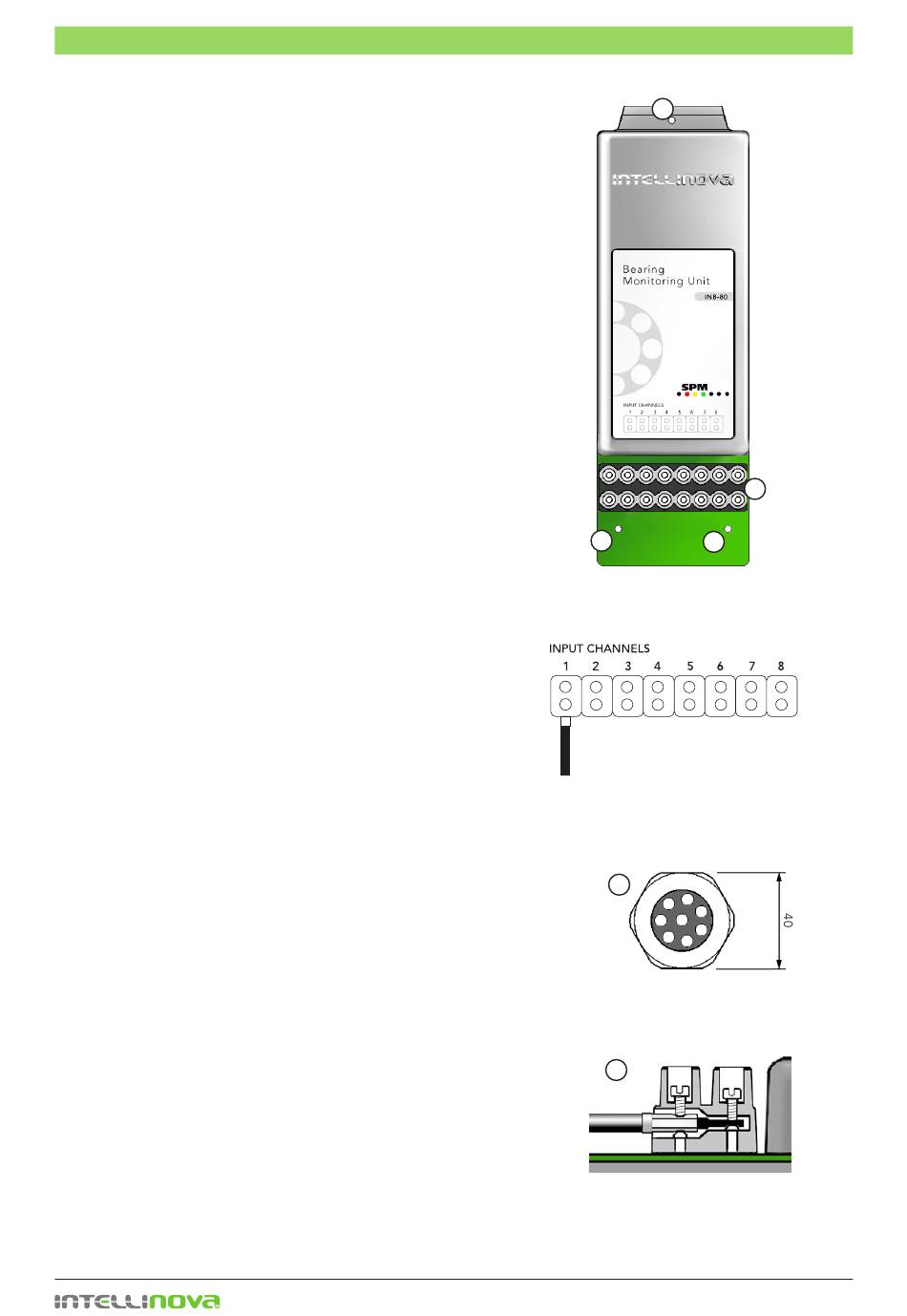

Montage
• Die Überwachungseinheit in den unteren beiden
Aufnahmebohrungen ausrichten (2).
• Die Einheit in die Anschlussbuchse drücken.
• Die Einheit mit den drei Schrauben befestigen (1, 2).
Anschluss von Stoßimpulsaufnehmer
Die Aufnehmereingänge haben Schraubklemmen (4) für
Koaxialkabel mit dem Anschluss SPM 12775. Die Montage
des Installationssatz ist auf der nächsten Seite beschrieben.
Die Klemmen sind von links nach rechts von 1 bis 8 num-
meriert.
Die Kabeldurchführung PG29 (3) ist für bis zu 8 Kabel mit
Durchmesser 5 mm (IP65) vorgesehen.
• Sicherstellen, dass die Commander Unit abge-
schaltet ist.
• Die Abdeckplatte im unteren Gehäuseteil entfernen.
• Die PG29 Kabeldurchführung öffnen (3).
• Das Kabelende durch die Durchführung schieben.
• Das Kabel abisolieren und den Anschluss 12775
installieren, s. nächste Seite.
• Den Anschluss fest in die Schraubklemme drücken (4)
und die Schrauben mit einem 1,5 mm Inbusschlüssel
festziehen.
• Nicht verwendete Durchführungen mit Plastikstecker
oder Kabelstücken abdichten.
• Die Durchführung mit einem 40 mm Gabelschlüssel
festziehen.
• Die Abdeckplatte im Gehäuse wieder montieren.
Lagerüberwachungseinheit
– 14 –
1
2
2
Koaxialkabel mit
Anschluss SPM 12775
3
4
4
SPM 71862 C
