Elektrische Installation, Commander Unit

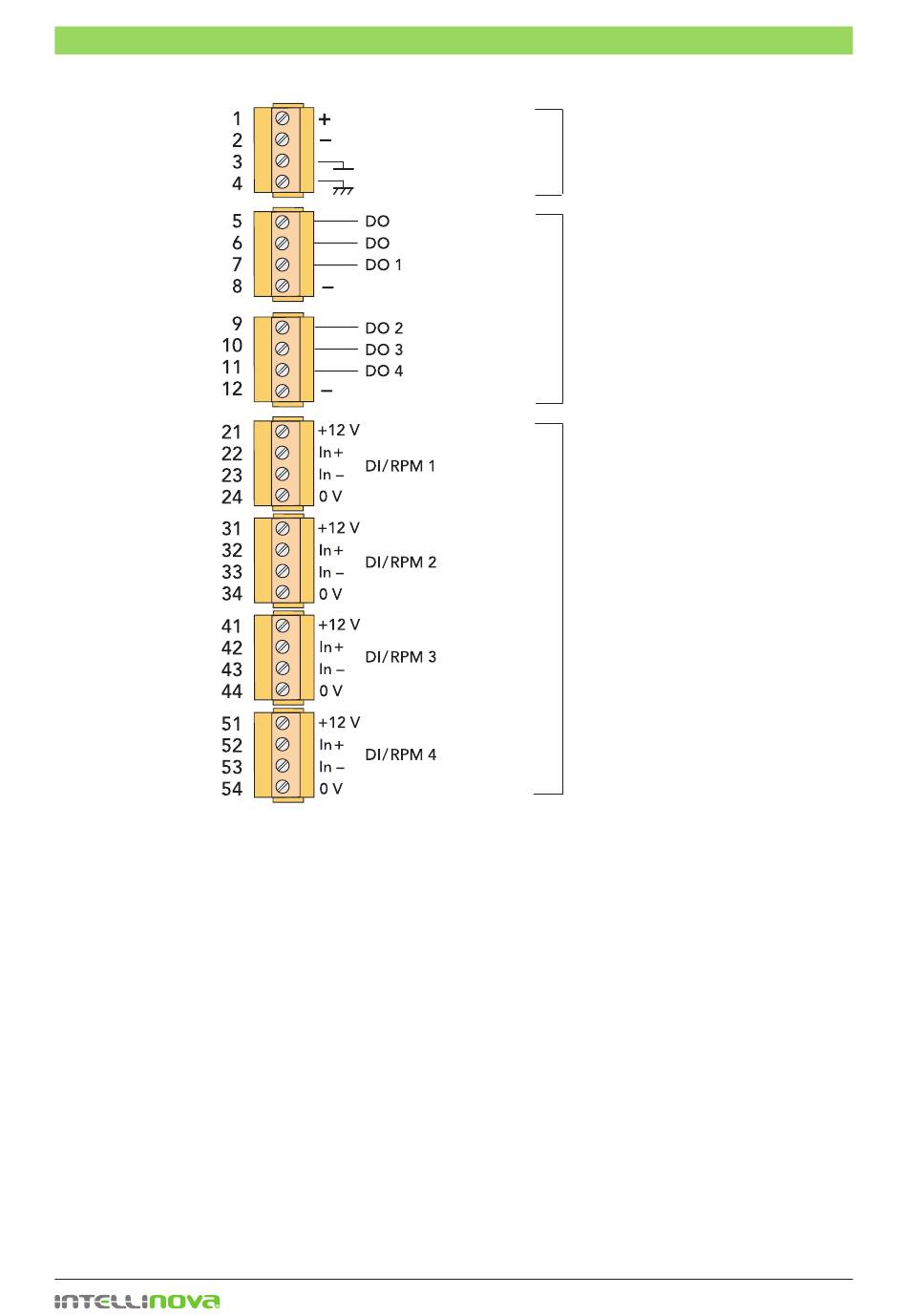

Wird die Commander Unit INC40 mit einem Standardgehäu-
se verwendet, sind die Schraubklemmen (siehe Zeichnung
oben) mit den Blockklemmen auf der DIN-Schiene verdrahtet.
Die Blockklemmen sind mit den gleichen Nummern bezeich-
net, wie die entsprechenden Klemmen auf der Commander
Unit.
Spannungsversorgung
Die Spannungsversorgung ist normalerweise an den Block-
klemmen auf der DIN-Schiene angeschlossen, die ihrerseits
mit der Commander Unit verdrahtet sind. Es kann auch ein
eigenes Netzgerät, das auf der DIN-Schiene montiert wird,
verwendet werden (Option). Die Systemerde (Anschluss 3)
ist normalerweise nicht angeschlossen.
Commander Unit
Spannungsversorgung
18 – 36 V DC
Systemerde
Schutzerde
Die Versorgungsspannung sollte min. 18 und max. 36 V DC
sein. Die Nennspannung ist 24 V DC. Bevor man mit der In-
stallation beginnt ist sicherzustellen, dass die Versorgung für
die Dauer der Arbeiten abgeschaltet ist.
Digitale Ein- und Ausgänge
Die digitalen Eingänge (DI/RPM) werden normalerweise zur
Drehzahlmessung mit Näherungsschalter verwendet. Es kön-
nen bis zu vier Drehzahlsensoren angeschlossen werden, die
dann mit den Messaufgaben in Condmaster Nova verknüpft
werden. Die Einheit hat vier digitale Ausgänge (DO), die an
eine SPS, oder an externe Alarmrelais, bzw. Alarmlampen
angeschlossen werden. Anschlussbeispiele findet man auf
den nächsten Seiten.
– 10 –
Versorgung
DO, digitale Ausgänge
DI/RPM, digitale Eingänge
SPM 71862 C
