Zweikanalige simultane Schwingungsüberwachung
Zweikanalige simultane Schwingungsüberwachung
erfordert, dass entweder die Messtechnik 'FFT mit Sym-
ptomen' oder 'EVAM' in Condmaster aktiviert ist. Die
Messung erfordert, dass zwei Messaufträge mit iden-
tischen Parametern eingegeben werden.
Zweikanalige simultane Schwingungsüberwachung er-
möglicht das Untersuchen der Maschinenbewegungen
in zwei Richtungen, indem man den Phasenunterschied
der beiden Kanäle beobachtet.
• Einen der beiden Schwingungsaufnehmer in der
oberen Steckerleiste (A) mit den ungeraden Kanal-
nummern anschließen..
• Den anderen Schwingungsaufnehmer in der unteren
Steckerleiste (B) mit den geraden Kanalnummern
anschließen. Siehe nebenstehendes Anschlussbei-
spiel.
Orbitanalyse
Die Orbitanalyse ist eine Schwingungsmessfunktion, die
eine zweidimensionale Orbitkurve liefert und zur Analyse
der Wellenbewegung verwendet wird. Sie zeigt Anstrei-
fen, Unwucht, Ausrichtfehler und Ölwirbel bei Maschinen
mit Gleitlagern an.
Für die Orbitanalyse ist eine zweikanalige simultane
Schwingungsmessung erforderlich, die der die Aufneh-
mer um 90° versetzt montiert sind. Zusätzlich benötigt
man ein Triggersignal von einer Tachometersonde.
Die Messungen werden normalerweise auf den gepuf-
ferten Ausgängen eines Schutzsystems gemacht. Die
Signaleingänge sind Kanal X, Kanal Y und das Triggersi-
gnal vom Tachometer.
Die Messungen können z.B. auch mit Accelerometer ge-
macht werden, die um 90° zueinander versetzt montiert
sind, um eine zweidimensionale Kurve der Maschinen-
bewegung zu erhalten.
• Kanal X an der oberen 12-poligen Steckerleiste (A),
mit den ungeraden Nummern, anschließen.
• Kanal Y an der unteren 12-poligen Steckerleiste (B),
mit den geraden Nummern, anschließen.
• Das Triggersignal vom gepufferten Ausgang mittels
Key Phasor Interface INO17 an einem digitalen Ein-
gang DI/RPM auf der Commander Unit anschließen.
Schwingungsüberwachungseinheit
– 18 –
A
B
+ (A) – (B)
KANAL 1

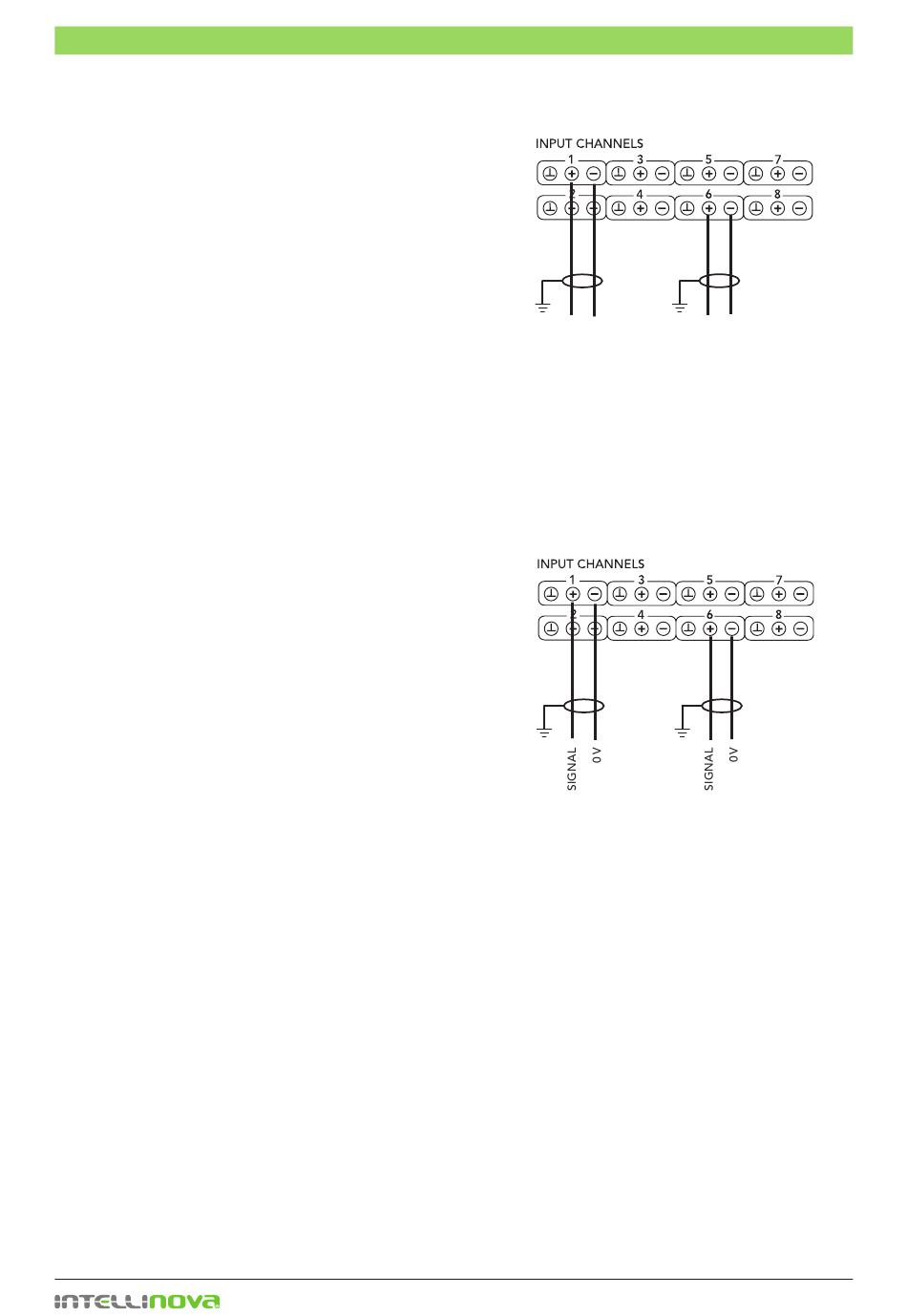

Beispiel: Simultane Überwachung auf Kanal 1 und 6
A
B
X - Kanal 1
Beispiel: Orbitanalyse auf Kanal 1 und 6
+ (A) – (B)
KANAL 6
Y - Kanal 6
