4 x ø 8.5 mm

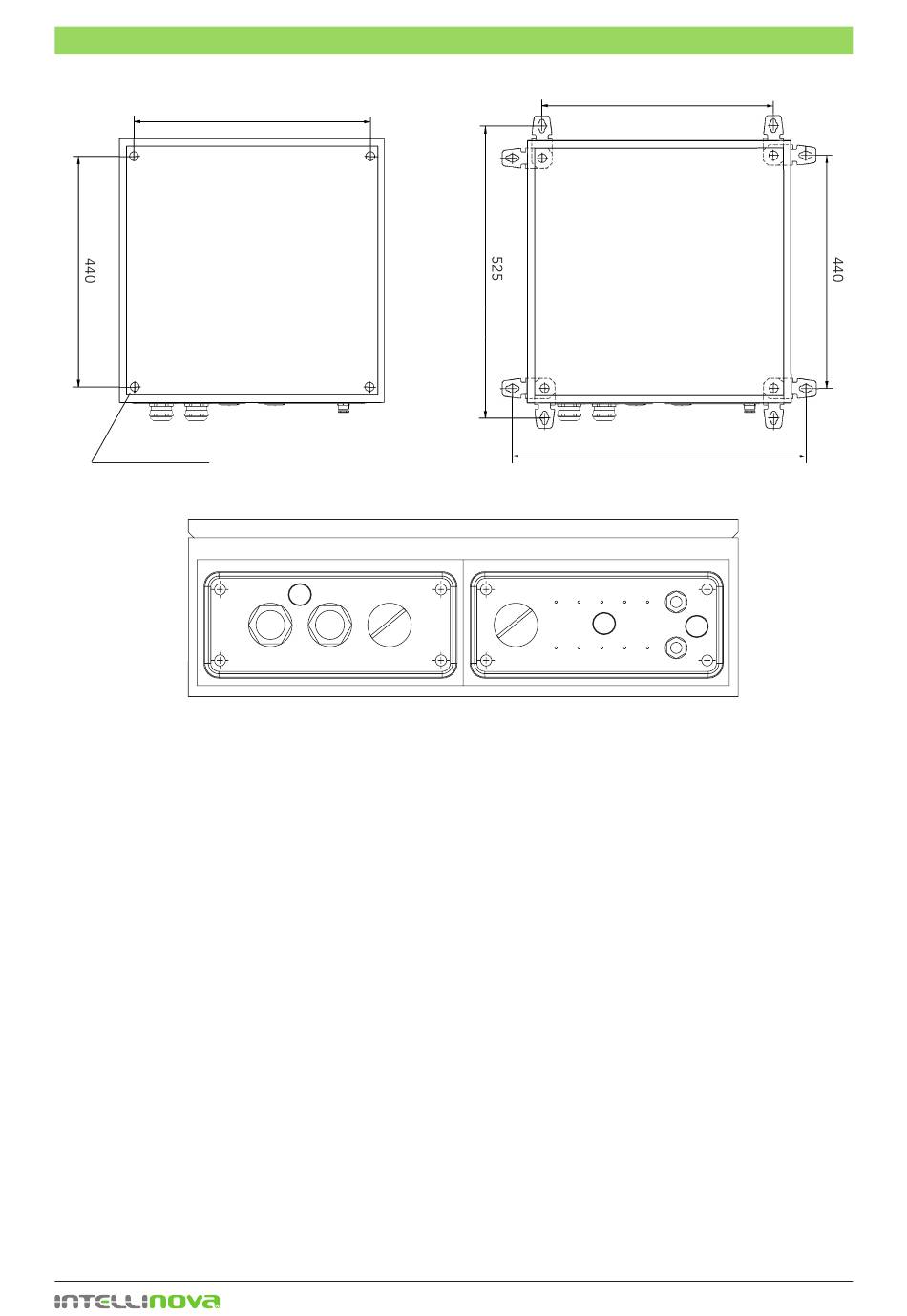

Mechanische Installation, Gehäuse INO22
Das Gehäuse wird mit 4 Schrauben durch die 8,5 mm Boh-
rungen (wie in der Abbildung gezeigt) an der Wand montiert,
oder mittels Befestigungshalter aufgehängt. Der Lochabstand
ist 440 x 440 mm. Abstände mit Befestigungshalter siehe Ab-
bildung oben. Das Gewicht mit vier Überwachungseinheiten
beträgt ca. 15 kg. Es wird empfohlen, die Commander Unit
bei der Montage des Schranks zu entfernen.
Umgebung
Das Gehäuse INO22 ist für die Wandmontage vorgesehen
und ist aus emailliertem Stahlblech, mit Neoprendichtungen
(IP66). Die Betriebstemperatur geht von 0° bis +60° C (32°
bis +140° F) und die Lagerungstemperatur ist -20° bis +80°
C (-4° bis +176 °F). Die relative Feuchtigkeit ist 10 bis 90%,
nichtkondensierend. Die elektrische Umgebung muss für
Datenkabel geeignet sein.
Gehäuse INO22
440
A
B
Flanschplatte
Die Flanschplatte hat 4 Löcher (A) für Kabeldurchführungen
PG29 (82435), für jeweils acht Messkabel mit 5 mm Durch-
messer. Standardmäßig hat die Flanschplatte zwei PG29
Durchführungen (16 Messkabel) und zwei Blindverschrau-
bungen für weitere Durchführungen. Sie hat zwei PG11
Verschraubungen (C) für Versorgung und Netzwerkkabel,
Durchmesser 5,5 bis 10 mm.
Kabelverschraubungen für digitale Ein- und Ausgänge
Die Verschraubungslöcher für die digitalen Ein- und Ausgän-
ge müssen gebohrt werden. Die Löcher an den angekörnten
Stellen bohren (B) und PG7 Verschraubungen montieren.
– 7 –
440
525
C
SPM 71862 C
