Mechanische Installation, Gehäuse Ino18 - Spm Intellinova Installationsanleitung

4 x ø 8.5 mm

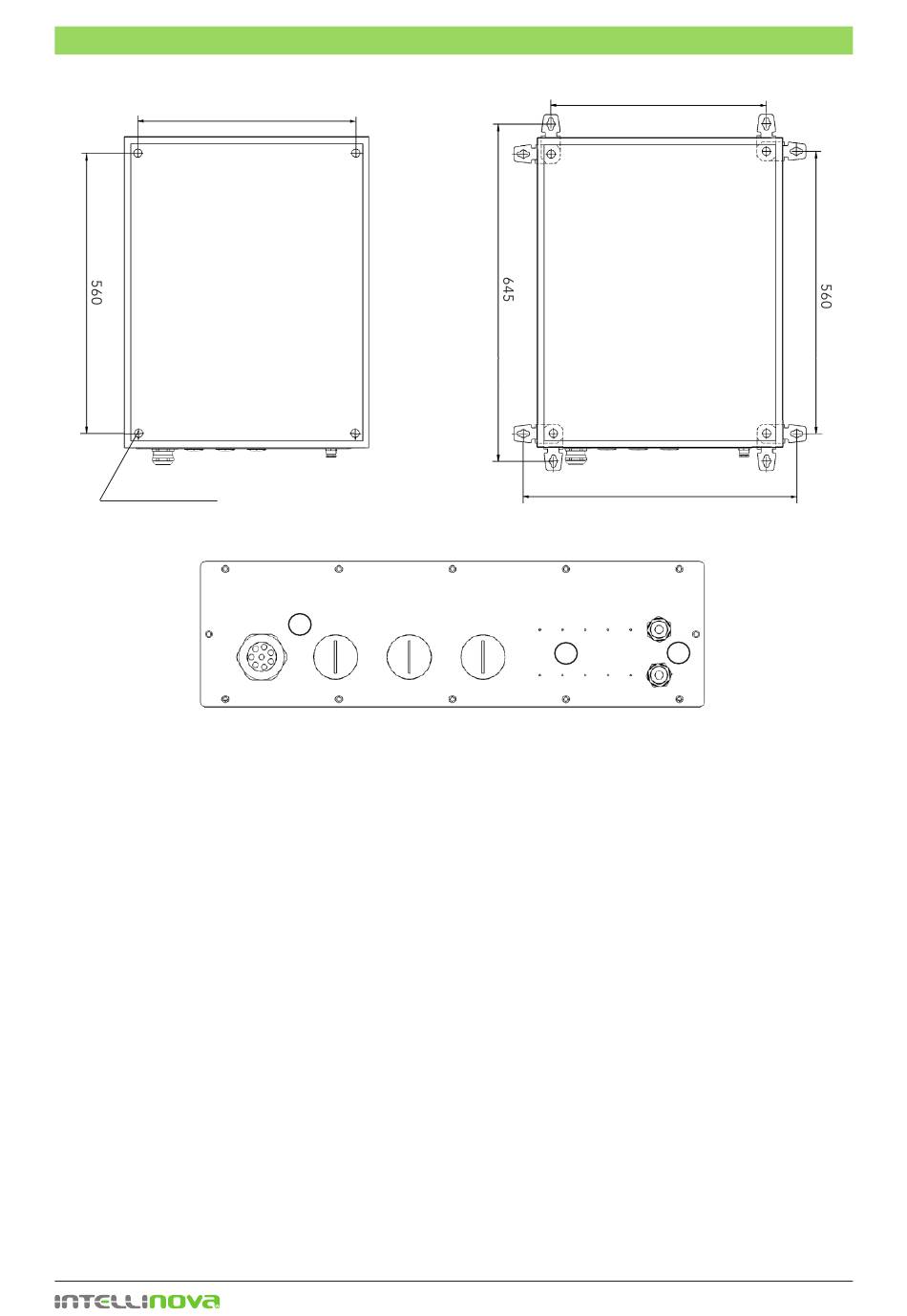

Mechanische Installation, Gehäuse INO18
Das Gehäuse wird mit 4 Schrauben durch die 8,5 mm
Bohrungen (wie in der Abbildung gezeigt) an der Wand
montiert, oder mittels Befestigungshalter aufgehängt.
Der Lochabstand ist 460 x 560 mm. Abstände mit Befesti-
gungshalter siehe Abbildung oben. Das Gewicht mit vier
Überwachungseinheiten beträgt ca. 22 kg. Es wird emp-
fohlen, die Commander Unit bei der Montage des Schranks
zu entfernen.
Umgebung
Das Gehäuse INO18 ist für die Wandmontage vorgesehen
und ist aus emailliertem Stahlblech, mit Neoprendichtungen
(IP66). Die Betriebstemperatur geht von 0° bis +60° C (32°
bis +140° F) und die Lagerungstemperatur ist -20° bis +80°
C (-4° bis +176 °F). Die relative Feuchtigkeit ist 10 bis 90%,
nichtkondensierend. Die elektrische Umgebung muss für
Datenkabel geeignet sein.
Gehäuse INO18
460
A
B
Flanschplatte
Die Flanschplatte hat 4 Löcher (A) für Kabeldurchführungen
PG29 (82435), für jeweils acht Messkabel mit 5 mm Durch-
messer. Standardmäßig hat die Flanschplatte eine PG29 und
3 Blindverschraubungen für bis zu 32 Messkabel. Sie hat zwei
PG11 Verschraubungen (C) für Versorgung und Netzwerkka-
bel, Durchmesser 5,5 bis 10 mm.
Kabelverschraubungen für digitale Ein- und Ausgänge
Die Verschraubungslöcher für die digitalen Ein- und Ausgän-
ge müssen gebohrt werden. Die Löcher an den angekörnten
Stellen bohren (B) und PG7 Verschraubungen montieren.
Für spezielle Anwendungen mit anderen Lochkonfigurati-
onen kann die Flanschplatte INO10 verwendet werden. Diese
Platte hat keine Löcher und keine Verschraubungen.
– 5 –
460
545
C
SPM 71862 C
