Anschließen des Relais INO16
INO16 ist ein steckbares Kleinrelais, das in einem Sockel DIN
Schiene montiert wird. Es hat eine LED-Anzeige (1), die die
mechanische Funktion anzeigt und einen Prüfschalter (2).
Vorsicht: Ein isoliertes Werkzeug zum Betätigen des Prüfschalters
verwenden. Den Prüfschalter ausschließlich für Testzwecke ver-
wenden. Sicherstellen, dass der Prüfschalter losgelassen ist bevor
man den Relaiskreis einschaltet. Wird der Prüfschalter zu stark he-
rausgezogen kann es passieren, dass die Teststellung umgangen
wird und man direkt in die Verriegelungsstellung gelangt.
INO16 wird komplett mit Sockel und interner Verkabelung zu
den Klemmen der 24 V DC Spannungsversorgung und einem
der vier digitalen Ausgängen (DO1-DO4) geliefert.

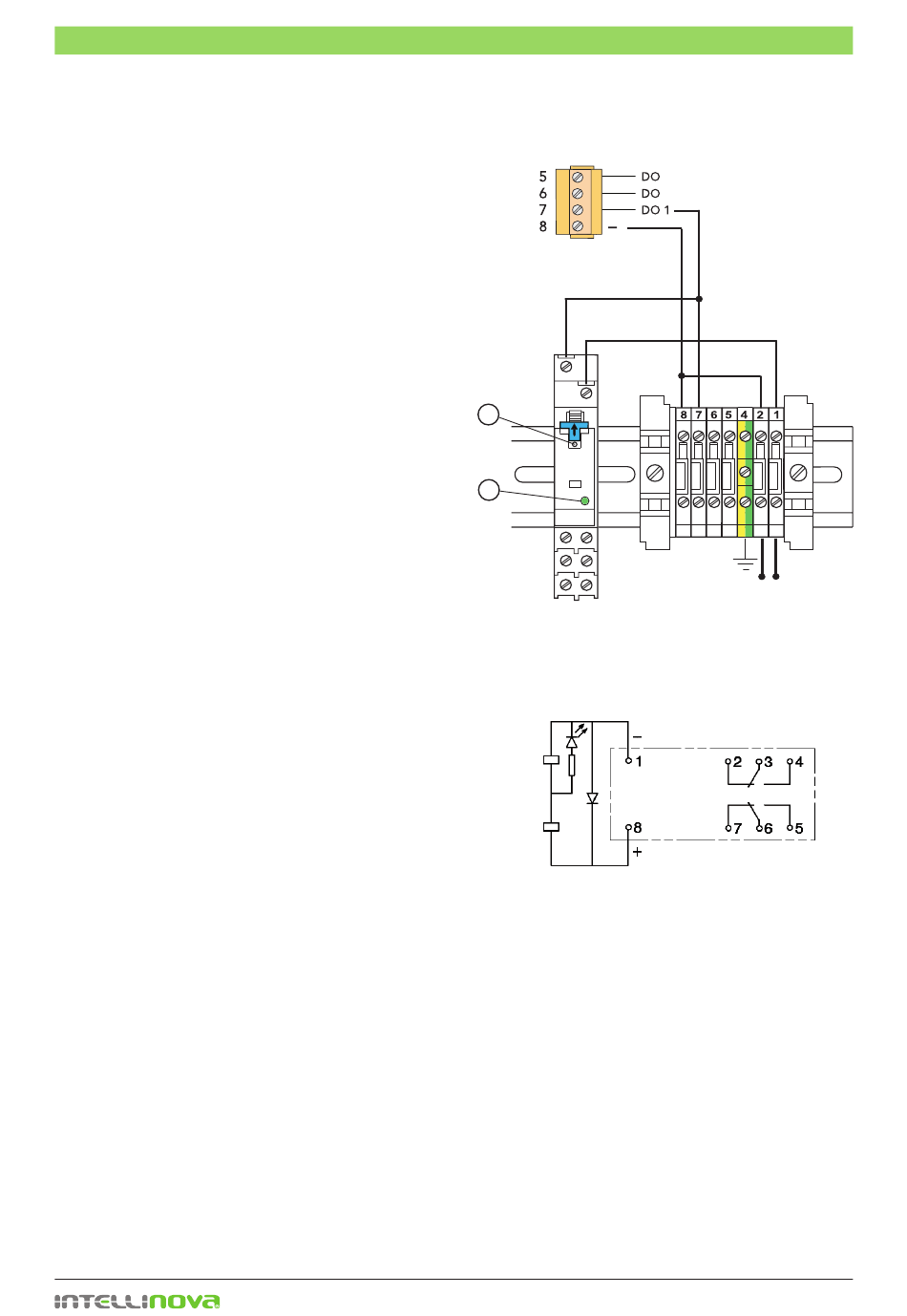

Der Anschlussplan zeigt, dass INO16 an den Schraubklemmen
von DO1 der Commander Unit angeschlossen ist. Die Verdrah-
tung der zusätzlichen digitalen Ausgänge DO2-DO4 ist eine
Option (INO13).
Technische Daten, INO16
Pole:
2
Spulenspannung:
24 V DC
Spulenstrom:
21,6 mA
Leistungsaufnahme:
0,53 W
Last:
ohmsche Last (cosφ =1), induktive
Last (cos φ = 0.4; L / R= 7 ms)
Nennlast:
ohmsch; 5 A /250 VAC, 5 A/30 V DC
induktiv; 2A/250 VAC, 3A/30 V DC
Nenndauerstrom:
5 A
Max. Schaltspannung:
380 VAC, 125 V DC
Max. Schaltstrom:
5 A
Max. Schaltleistung:
ohmsch; 1250 VA, 150 W
induktiv; 500 VA, 90 W
Umgebungstemperatur: -40° bis 70° C (nicht kondensierend)
Umgebungsfeuchtigkeit: 5% bis 85% (bei Betrieb)
Abmaße:
85,5 x 67 x 16 mm
Montage:
DIN-Schiene
Anerkannte Standards: UL508 (File No. E41643), IEC/VDE
(EN61810), CSA 22.2 No.0, No.14 (File
No. LR311928), LR
Relais INO16
Commander Unit
1(–)
2
1
4
NO
2
NC
3
– 22 –
Digital aus
+24 V DC
8 (+)
5
7
– +
6
24 V DC
Interne Anschlüsse
SPM 71862 C
