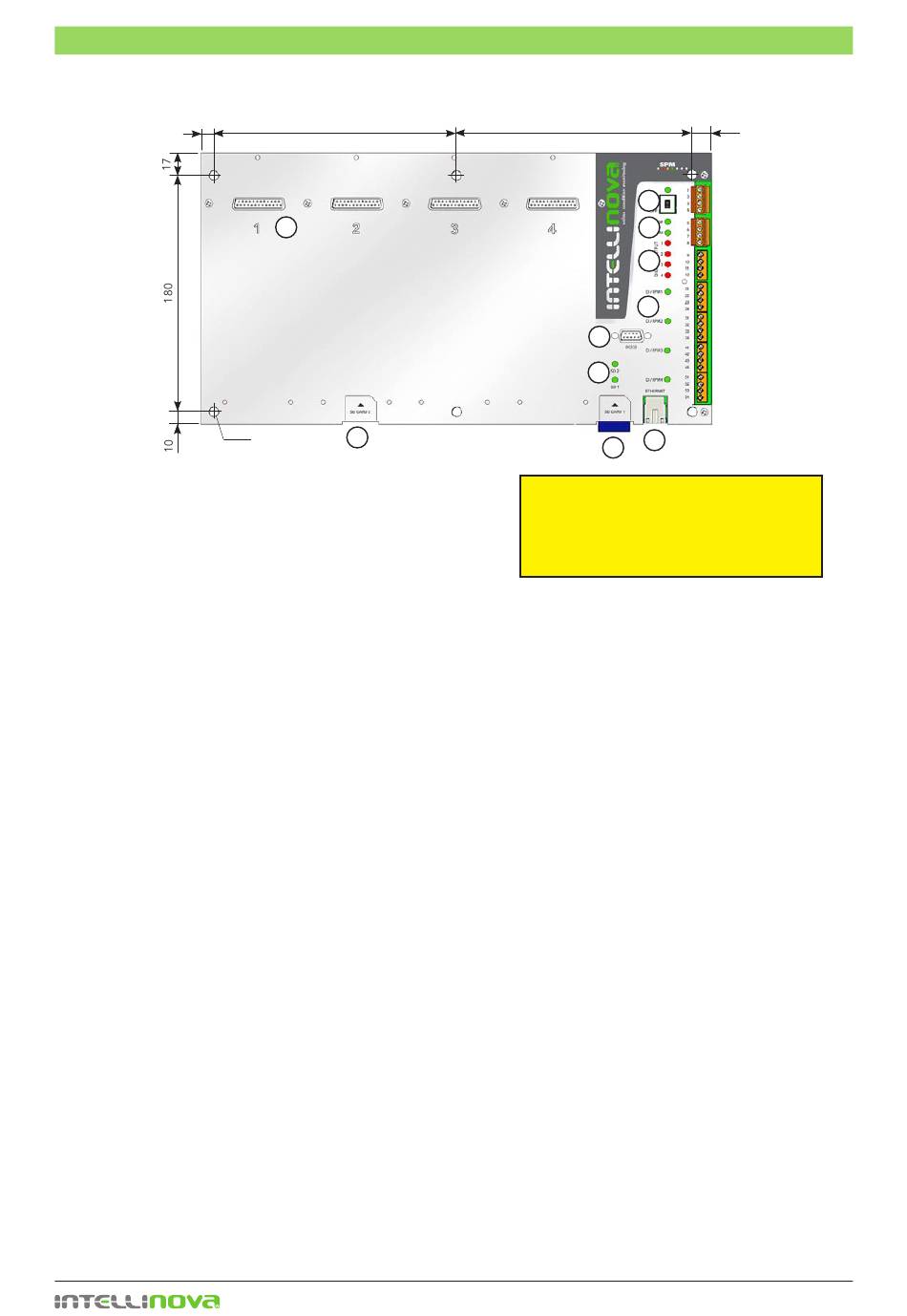

1. Buchsen für Überwachungseinheiten
2. Ein/Aus-Schalter und LED Anzeige
3. Statusanzeigen
4. Statusanzeigen für DO Ausgänge
5. Statusanzeigen für DI/RPM Eingänge
Commander Unit INC40
Die Intellinova Commander Unit INC40 ist eine flexible und
modulare Plattform, die die Überwachungseinheiten für die
Zustandsüberwachung steuert und mit ihnen kommuniziert.
Es können bis zu vier Messeinheiten, jede mit acht Kanälen,
an der Commander Unit angesteckt werden.
Mechanische Installation
Die Einheit wird durch die Frontplatte mittels 6 M4-Schrauben
auf Abstandshalter befestigt. Wird keine standardmäßige
Systemeinheit verwendet, müssen die Montagelöcher gemäß
obiger Zeichnung gebohrt werden. Für die Montage den
Einbausatz (Schrauben und Abstandhalter) verwenden.
Überwachungseinheiten
Die Überwachungseinheiten werden an den Anschlussbuch-
sen 1-4 angesteckt. Es ist wichtig, dass die Spannungsver-
sorgung unterbrochen wird, wenn Messeinheiten installiert
oder getauscht werden. Um eine Überwachungseinheit zu
installieren muss man:
• die Einheit mit den unteren Bohrungen ausrichten
• die Einheit in die Buchse drücken (1)
• die Einheit mit den 3 Schrauben befestigen.
Statusanzeigen
Die Commander Unit hat Statusanzeigen (3), die leuchten,
wenn die Einheit in Betrieb ist (OP) und wenn die Einheit via
Ethernet kommuniziert (COM).
Commander Unit
185
1
ø 4
9
6. RS232 Interface, D-sub 9-Pin
7. LED Anzeige für SD Karten
8. SD Speicherkarte 1
9. SD Speicherkarte 2
10. Ethernet LAN Anschluss
180
6
7
8
Die Versorgung abklemmen, oder die
Commander Unit ausschalten, wenn man
Überwachungseinheiten installiert oder
Die roten Statusanzeigen (4) leuchten, wenn die digitalen
Ausgänge (DO) aktiv sind und die grünen Statusanzeigen (5)
leuchten, wenn die digitalen Eingänge (DI/RPM) aktiv sind.
SD Karte
Die Commander Unit ist mit einer SD Speicherkarte zum
Puffern ausgerüstet, SD1 (8). Diese Karte wird auch zum
Initialisieren und Einstellen der Commander Unit verwen-
det. Lese- und Schreibvorgang wird durch eine rote LED (7)
angezeigt. Siehe Seite 10.
Die Speicherkarte SD2 (9) ist für zukünftige Speichererwei-
terung gedacht.
Anschluss an einen PC
Ein PC kann am RJ45-Anschluss (10), mittels gekreuzten
Kabels, mit der Commander Unit verbunden werden. Für
Kommunikation und Setup muss auf dem PC die Feld Service
Software (FSS) installiert werden und laufen.
Netzwerkanschluss
Die Intellinova Commander Unit ist via RJ45-Anschluss
(10) mit dem lokalen Netzwerk LAN verbunden. Bevor man
Intellinova in das PC Netzwerk einbindet, soll der Netzwerk-
administrator konsultiert werden.
– 9 –
15
2
3
4
5
10
VORSICHT!
auswechselt.
SPM 71862 C
