Schwingungsüberwachungseinheit INV80A
Die Schwingungsüberwachungseinheit INV80A hat acht
Kanäle zur kontinuierlichen Schwingungsüberwachung. Sie
misst Breitbandschwingung gemäß ISO 2372 und ISO 10816,
plus FFT mit Symptome und EVAM (Evaluated Vibration Ana-
lysis Method). Sie ermöglicht auch Zweikanalmessungen und
Orbitanalyse. Messtechnik, Messzeit, Alarmgrenzen, Alarmver-
zögerung usw. werden in Condmaster Nova eingestellt.

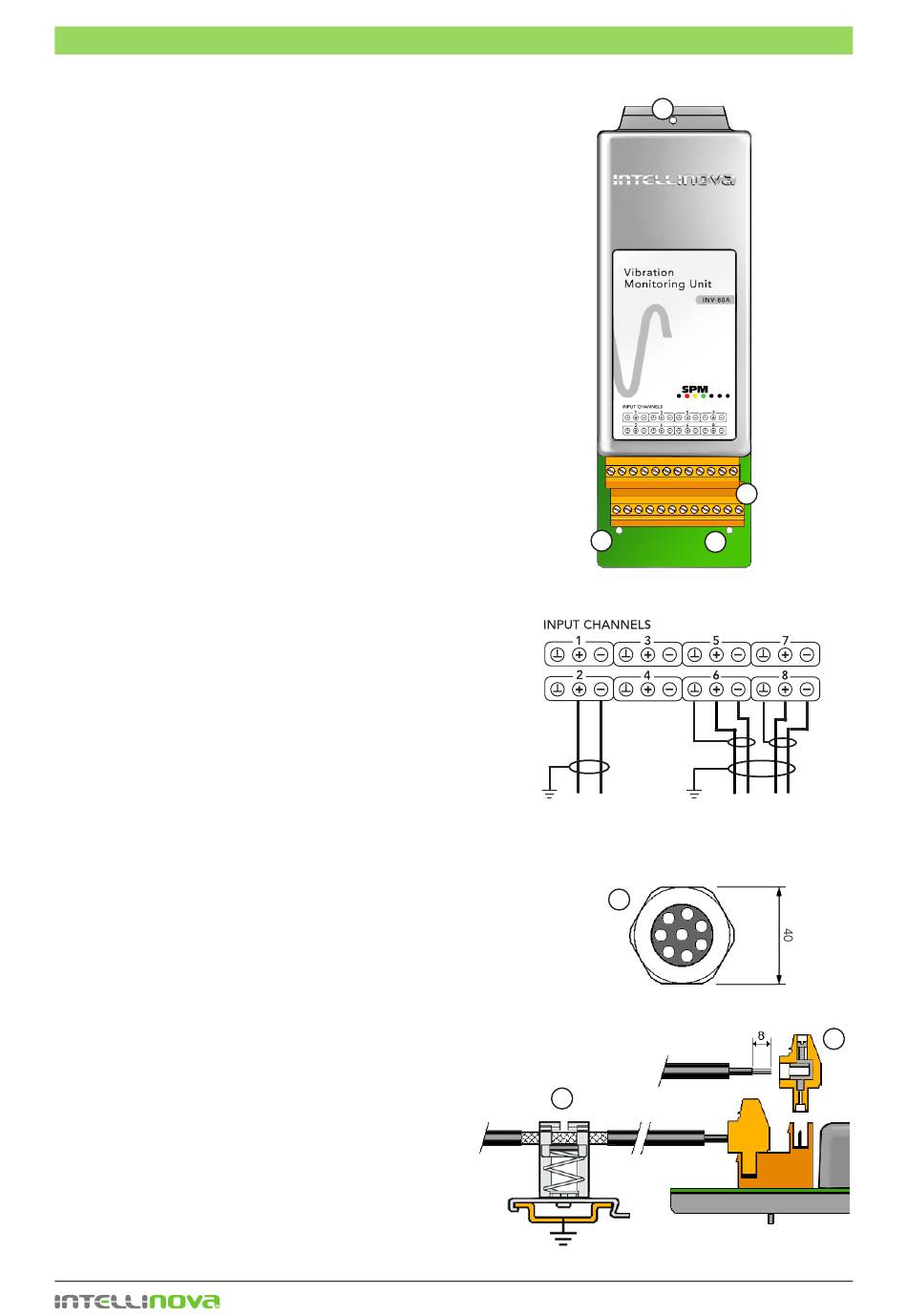

Montage
• Die Überwachungseinheit in den unteren beiden
Aufnahmebohrungen ausrichten (2).
• Die Einheit in die Anschlussbuchse drücken.
• Die Einheit mit den drei Schrauben befestigen (1, 2).
Anschluss von Schwingungsaufnehmer
Die Eingangskanäle haben zwei 12-polige Steckerleisten mit
Schraubklemmen (4) vorgesehen für Schwingungsaufnehmer
mit verdrillte Kabelm. Die Eingänge sind von links nach rechts
von 1 bis 8 nummeriert (s. Abbildung).
Empfohlene Aufnehmer sind SPM SLD144 oder IEPE (ICP®)
Aufnehmer mit Spannungsausgang. Gepufferte Ausgänge
von API670 zugelassenen Schutzsystemen können für Orbi-
tanalysen angeschlossen werden. Die Aufnehmerversorgung
muss in diesem Fall in Condmaster deaktiviert werden.
Die Kabeldurchführung PG29 (3) ist für bis zu 8 Kabel mit
Durchmesser 5 mm (IP65) vorgesehen.
• Sicherstellen, dass die Commander Unit abgeschaltet
ist.
• Die Abdeckplatte im unteren Gehäuseteil entfernen.
• Die PG29 Kabeldurchführung öffnen (3).
• Das Kabelende durch die Durchführung schieben.
• Das Kabel abisolieren und die Anschlüsse vorbereiten.
• Die Anschlüsse fest in die Schraubklemme drücken (4)
und die Schrauben festziehen.
• Dort wo das Kabel die Erdungsschiene passiert, den Ka-
belmantel abisolieren und das Kabel mit einer Klammer
befestigen (5).
Wird ein Mehrleiterkabel verwendet, wird der äußere
Schirm an der Erdungsschiene angeschlossen und die
innere Abschirmung an den entsprechenden Erdungs-
klemmen auf der Messeinheit.
• Nicht verwendete Durchführungen mit Plastikstecker
oder Kabelstücken abdichten und die Durchführung
mit einem 40 mm Gabelschlüssel festziehen.
• Die Abdeckplatte im Gehäuse wieder montieren.
Schwingungsüberwachungseinheit
– 17 –
1
2
+ (A) – (B)
Verdrilltes Kabel
3
5
Erdungsschiene
4
2
+ –
+ –
Mehrleiterkabel
4
SPM 71862 C
