Anschluss der digitalen Ausgänge, DO
Die digitalen Ausgänge (DO) können an eine SPS/DCS ange-
schlossen werden, oder über externe Relais zur Alarmierung
oder Maschinenabschaltung verwendet werden. Die max.
Ausgangsleistung beträgt 1 A, 36 V DC. Die Schaltung ist als
Schließer ausgeführt. Anschluss gemäß Schaltplan durch-
führen.
Zwei digitale Ausgänge werden zum Anzeigen des Systemsta-
tus verwendet. Grüne LEDs zeigen, wenn die Commander
Unit in Betrieb ist (OP) und wenn das Netzwerk aktiv ist (COM).
In der Systemeinheit (INS10) sind diese Ausgänge (Klemme 5
und 6) mit den Status-LEDs in der Schranktür verbunden.
Die Anschlussklemmen auf der Commander Unit und die
Blockklemmen auf der DIN-Schiene sind nummeriert
OP, Betriebszustatus LED
COM, Kommunikationsstatus LED 6
DO Kanal 1 *
DO Kanal 2
DO Kanal 3
DO Kanal 4
Wenn ein DO-Kanal aktiv ist, leuchtet eine rote Statusanzeige
auf der Commander Unit auf.
* In der Systemeinheit INS10 ist der Kanal 1 (DO1) mit der
Statusanzeige ALARM auf der Schranktür verbunden. Diese
Funktion wird vom Anwender in Condmaster Nova eingege-
ben und definiert.
Commander Unit
5
7
9
10
11
– 12 –

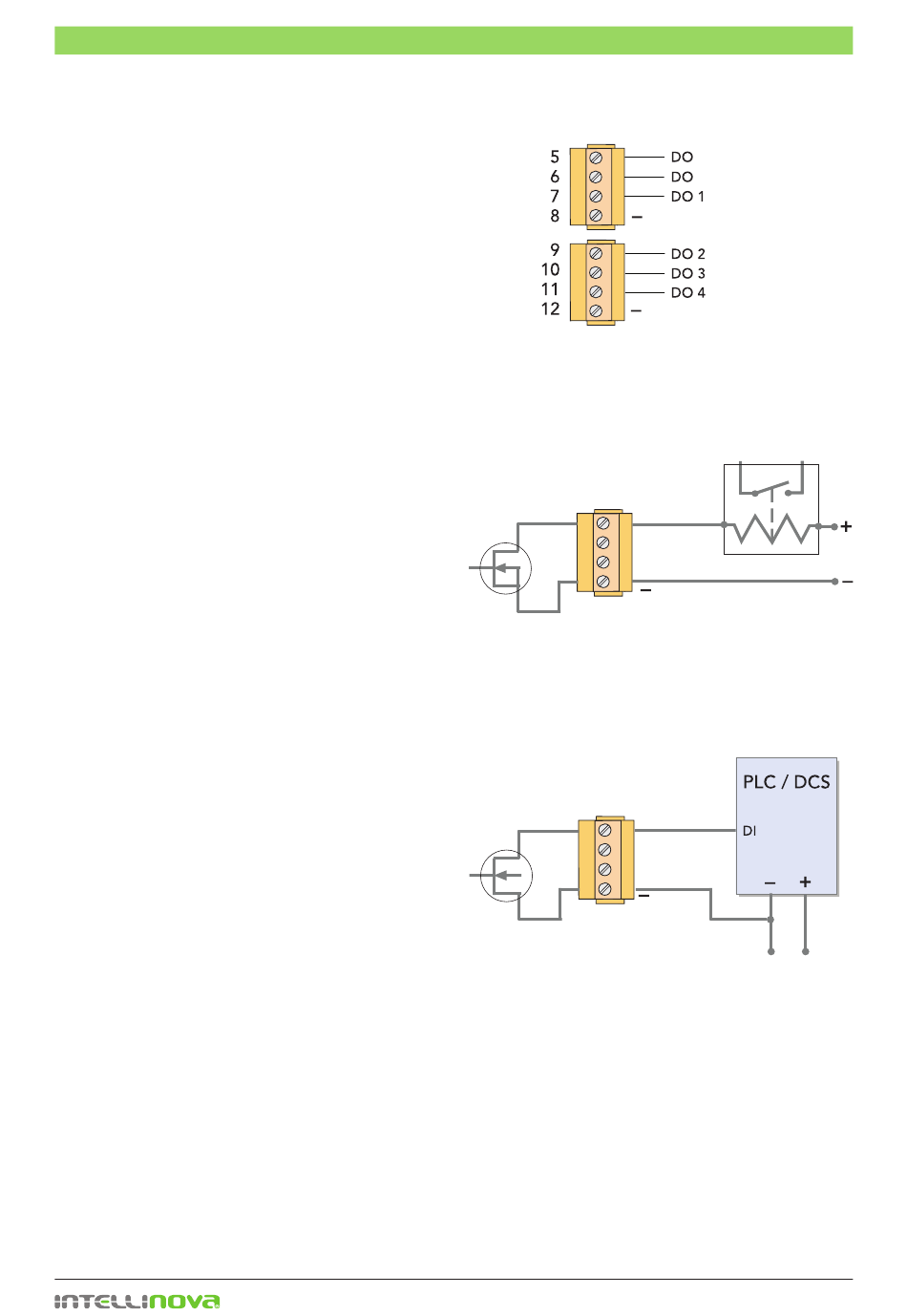

Anschluss an externes Relais (Kanal 2)
Max. 1 A,
36 V DC
9
10
11
12
Anschluss an SPS/ DCS (Kanal 2)
Max. 1 A,
36 V DC
9
10
11
12
Relais
Versorgung
SPM 71862 C
