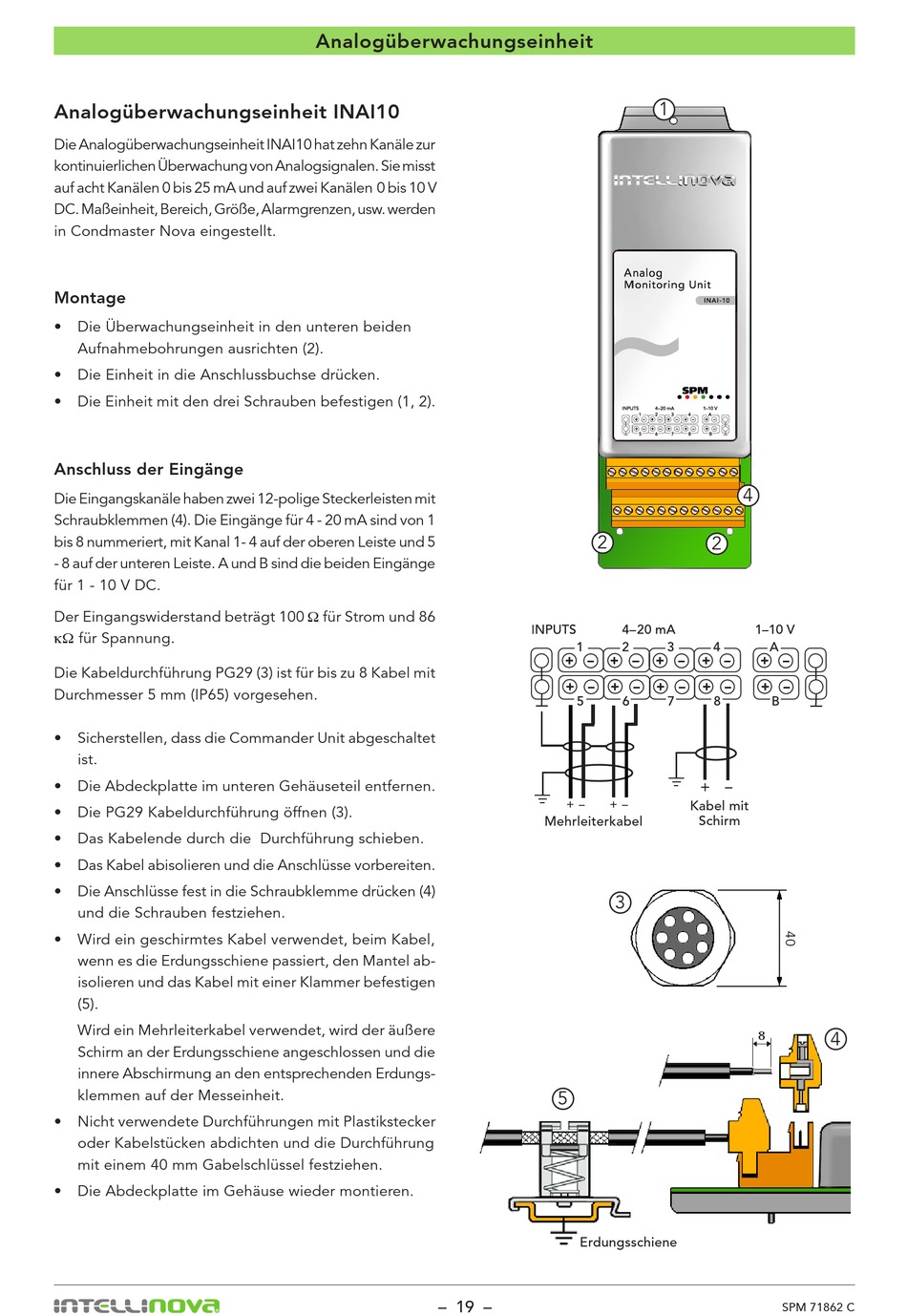

Analogüberwachungseinheit INAI10
Die Analogüberwachungseinheit INAI10 hat zehn Kanäle zur
kontinuierlichen Überwachung von Analogsignalen. Sie misst
auf acht Kanälen 0 bis 25 mA und auf zwei Kanälen 0 bis 10 V
DC. Maßeinheit, Bereich, Größe, Alarmgrenzen, usw. werden
in Condmaster Nova eingestellt.
Montage
• Die Überwachungseinheit in den unteren beiden
Aufnahmebohrungen ausrichten (2).
• Die Einheit in die Anschlussbuchse drücken.
• Die Einheit mit den drei Schrauben befestigen (1, 2).
Anschluss der Eingänge
Die Eingangskanäle haben zwei 12-polige Steckerleisten mit
Schraubklemmen (4). Die Eingänge für 4 - 20 mA sind von 1
bis 8 nummeriert, mit Kanal 1- 4 auf der oberen Leiste und 5
- 8 auf der unteren Leiste. A und B sind die beiden Eingänge
für 1 - 10 V DC.
Der Eingangswiderstand beträgt 100 W für Strom und 86
kW für Spannung.
Die Kabeldurchführung PG29 (3) ist für bis zu 8 Kabel mit
Durchmesser 5 mm (IP65) vorgesehen.
• Sicherstellen, dass die Commander Unit abgeschaltet
ist.
• Die Abdeckplatte im unteren Gehäuseteil entfernen.
• Die PG29 Kabeldurchführung öffnen (3).
• Das Kabelende durch die Durchführung schieben.
• Das Kabel abisolieren und die Anschlüsse vorbereiten.
• Die Anschlüsse fest in die Schraubklemme drücken (4)
und die Schrauben festziehen.
• Wird ein geschirmtes Kabel verwendet, beim Kabel,
wenn es die Erdungsschiene passiert, den Mantel ab-
isolieren und das Kabel mit einer Klammer befestigen
(5).
Wird ein Mehrleiterkabel verwendet, wird der äußere
Schirm an der Erdungsschiene angeschlossen und die
innere Abschirmung an den entsprechenden Erdungs-
klemmen auf der Messeinheit.
• Nicht verwendete Durchführungen mit Plastikstecker
oder Kabelstücken abdichten und die Durchführung
mit einem 40 mm Gabelschlüssel festziehen.
• Die Abdeckplatte im Gehäuse wieder montieren.
Analogüberwachungseinheit
– 19 –
1
2
2
+ –
+ –
+ –
Kabel mit
Mehrleiterkabel
Schirm
3
5
Erdungsschiene
4
4
SPM 71862 C
