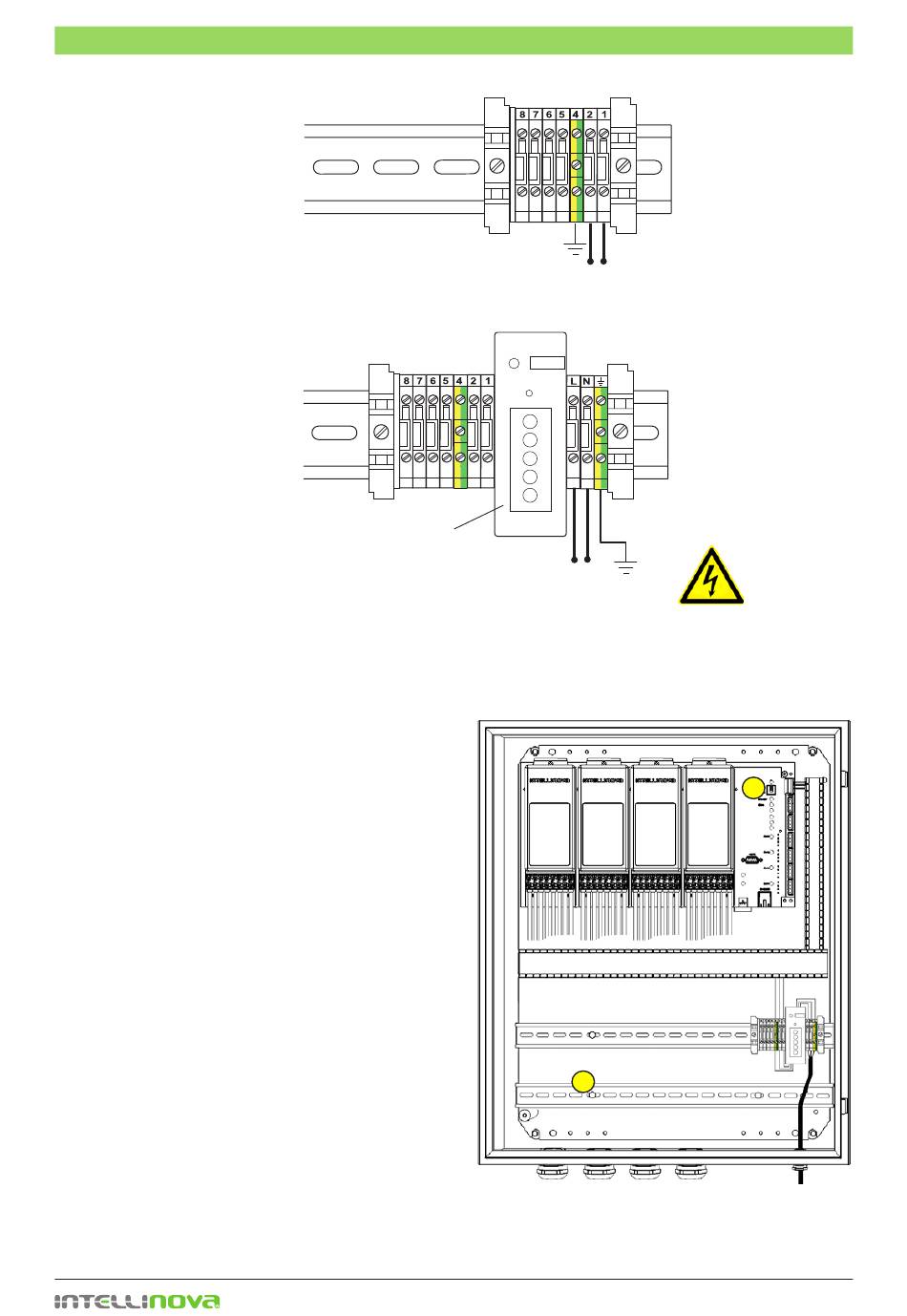

Elektrische Installation, 24 V DC
Elektrische Installation, 100 – 240 V AC (Option)
Elektrische Installation, Systemeinheit
Die Einheit ist standardmäßig mit interner Verkabelung und
Blockklemmen für eine Versorgung 18 – 36 V DC (nominell
24 V DC) ausgerüstet.
Wird ein optionales Netzgerät 100 – 240 V AC / 50 – 60
Hz, max. 10 A verwendet, sollte die Versorgung von einem
gleichmäßig belasteten Stromnetz kommen (nominelle
Spannung ± 10%, keine Spannungsspitzen). In obiger
Abbildung sieht man die Anschlüsse zu den Netzklem-
men. Lesen Sie die Sicherheitsvorkehrungen auf Seite
2, bevor Sie mit der elektrischen Installation beginnen.
Im Zweifelsfalle kontaktieren Sie bitte die lokale SPM
Vertretung. Stellen Sie sicher, dass die Commander Unit
mit einer Schutzerde, die mit einem IEC Symbol markiert
ist, verbunden ist und diese ordnungsgemäß gererdet
ist. Die Erdungsschiene (B) wird verwendet, um die Aus-
nehmerkabel zu erden.
Wenn die Überwachungseinheiten montiert sind und alle
elektrischen Anschlüsse gemacht wurden, kann die Einheit
mit dem Schalter ON/OFF (A) eingeschaltet werden.
Hinweis: Die Spannungsversorgung abschließen, oder die
Commander Unit abschalten, wenn Überwachungseinheiten
installiert oder getauscht werden.
Systemeinheit
Netzgerät INO11 /
INO12
(Option)
– 8 –
– +
18 – 36 V DC
L N
100 – 240 V AC,
50–60 Hz, max. 10 A
B
A
SPM 71862 C
