Lagerüberwachungseinheit INB80T/82T für
verdrillte Kabel
Die Lagerüberwachungseinheit hat acht Kanäle zur kontinuier-
lichen Überwachung des Lagerzustands. Sie misst Stoßimpuls
gemäß der echten SPM Methode und unterstützt SPM Spectrum.
Lagerüberwachungseinheiten für verdrillte Kabel gibt es in zwei
Versionen:
INB80T
für Stoßimpulsaufnehmer des Typs 40000, Kabel-
länge max. 4 m.
INB82T
für Stoßimpulsaufnehmer des Typs 42000, Kabel-
länge max. 100 m.

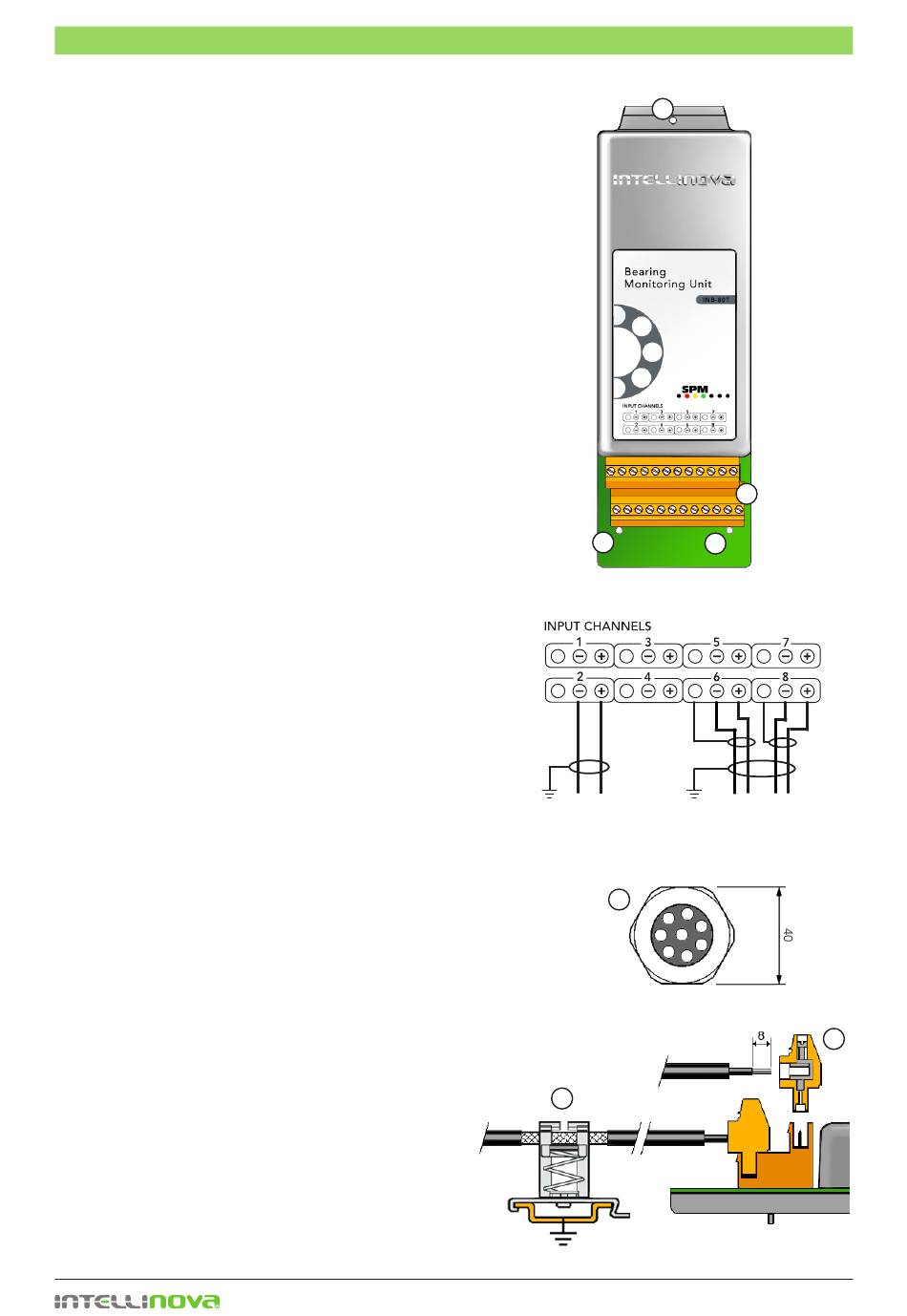

Montage
• Die Überwachungseinheit in den unteren beiden Auf-
nahmebohrungen ausrichten (2).
• Die Einheit in die Anschlussbuchse drücken.
• Die Einheit mit den drei Schrauben befestigen (1, 2).
Anschluss von Stoßimpulsaufnehmer
Die Eingangskanäle haben zwei 12-polige Steckerleisten mit
Schraubklemmen (4) vorgesehen für Stoßimpulsaufnehmer
mit verdrilltem Kabel. Die Eingänge sind von links nach rechts
von 1 bis 8 nummeriert (s. Abbildung).
Die Kabeldurchführung PG29 (3) ist für bis zu 8 Kabel mit
Durchmesser 5 mm (IP65) vorgesehen.
• Sicherstellen, dass die Commander Unit abgeschaltet ist.
• Die Abdeckplatte im unteren Gehäuseteil entfernen.
• Die PG29 Kabeldurchführung öffnen (3).
• Das Kabelende durch die Durchführung schieben.
• Das Kabel abisolieren und die Anschlüsse vorbereiten
• Die Anschlüsse fest in die Schraubklemme drücken (4)
und die Schrauben festziehen.
• Das Kabel im Bereich der Erdungsschiene abmanteln
und eine Erdungsklemme (5) montieren.
Wird ein
Mehrleiterkabel
Schirm mit der Erdungsschiene verbunden und die
inneren Schirme an den entsprechenden Klemmen auf
der Einheit angeschlossen.
• Nicht verwendete Durchführungen mit Plastikstecker
oder Kabelstücken abdichten und die Durchführung mit
einem 40 mm Gabelschlüssel festziehen.
• Die Abdeckplatte im Gehäuse wieder montieren.
Lagerüberwachungseinheit
verwendet, wird der äußere
– 16 –
1
2
verdrilltes Kabel
3
5
Erdungsschiene
4
2
Mehrleiterkabel
4
SPM 71862 C
