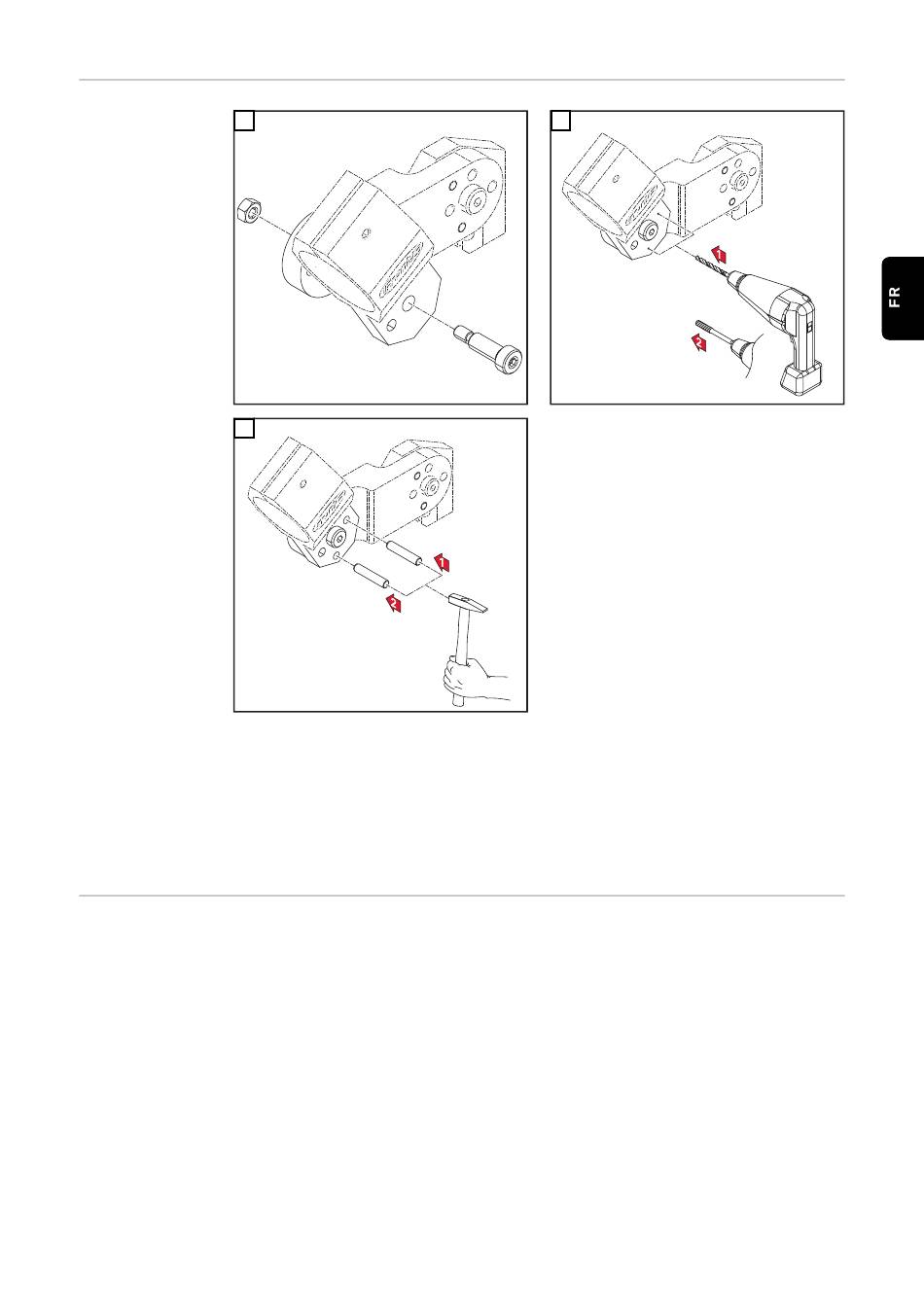

Monter l'angle
1
d'arrêt (individu-
el)
3
IMPORTANT! Pour assurer la fixation dans la position définie, percer le support
au diamètre 5,8 mm et, à l'aide d'un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
IMPORTANT! L'angle d'arrêt doit être monté avec une vis ajustable à épaulement
M8. Régler ensuite l'angle souhaité et enfoncer deux goupilles de serrage (Ø 6
mm) pour bloquer.
Installer la gaine
IMPORTANT! En coupant la gaine guide-fil à longueur, veiller aux points suiv-
guide-fil
ants :
-
-
-
aucune nervure ne dépasse de la gaine guide-fil lorsqu'on la coupe
lenir la pince coupante de côté légèrement inclinée (la nervure est tirée à
l'extérieur)
la nervure est meulée
2
Reibahle /
Reamer /
Alésoir /
Alesatore /
Escariador /
Alargador
Ø6G7
Bohrer /
Drill /
Foret /
Punta del
trapano /
Broca /
Broca
Ø5,8
47
