Montage

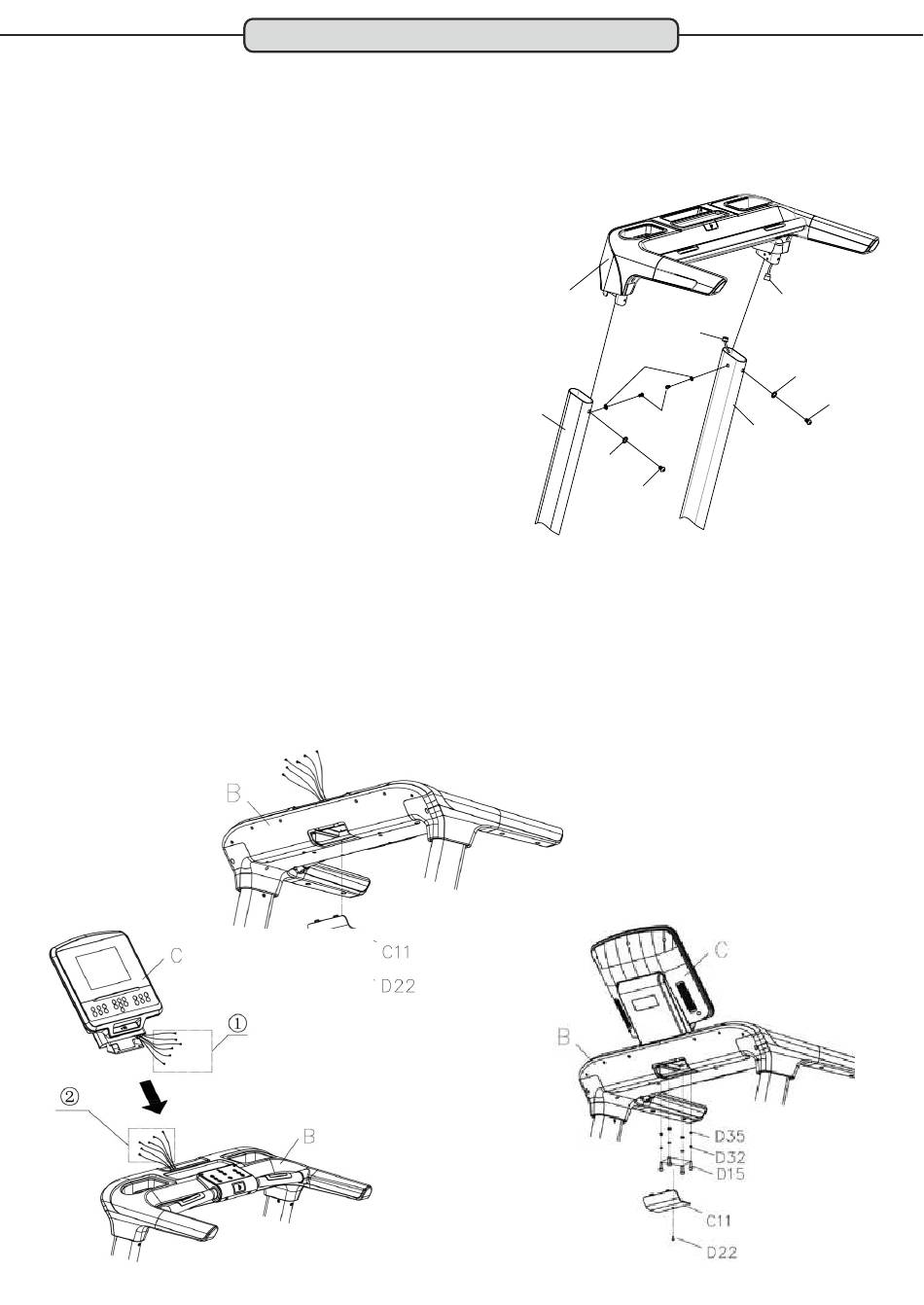

Schritt 2 - Montage des Cockpitrahmens:
Verbinden Sie das Kabel (E20), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (E19), das aus der rechten
Aufnahme des Cockpitrahmens (B) ragt.
Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen (A07/A08) ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie den Cockpitrahmen (B) pro Seite von vorne und innen mit je einer Innensechskantschraube M8x15 (D11)
und einer Zahnscheibe M8 (D31) am rechten und linken Seitenrahmen (A06/A07).
B
E19
E20
D31
D31
D11
A07
D11
A08
D31
D11
Schritt 3: Montage des Cockpits
Entfernen Sie die Abdeckung (C11) auf der Unterseite des Cockpitrahmens (B), in dem Sie die Schraube D22 lösen und
entfernen.
Verbinden Sie die Kabel des Cockpits (C) mit den Kabeln, die aus dem Cockpitrahmen (B) ragen.
Setzen Sie das Cockpit (C) im Cockpitrahmen (B) ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie das Cockpit (C) mit vier Innensechskantschrauben M8x15 (D15), vier Federscheiben M8 (D32) und vier
Unterlegscheiben M8 (D35) am Cockpitrahmen (B).
6
