Inhaltszusammenfassung für Maxxus MTX 8.2

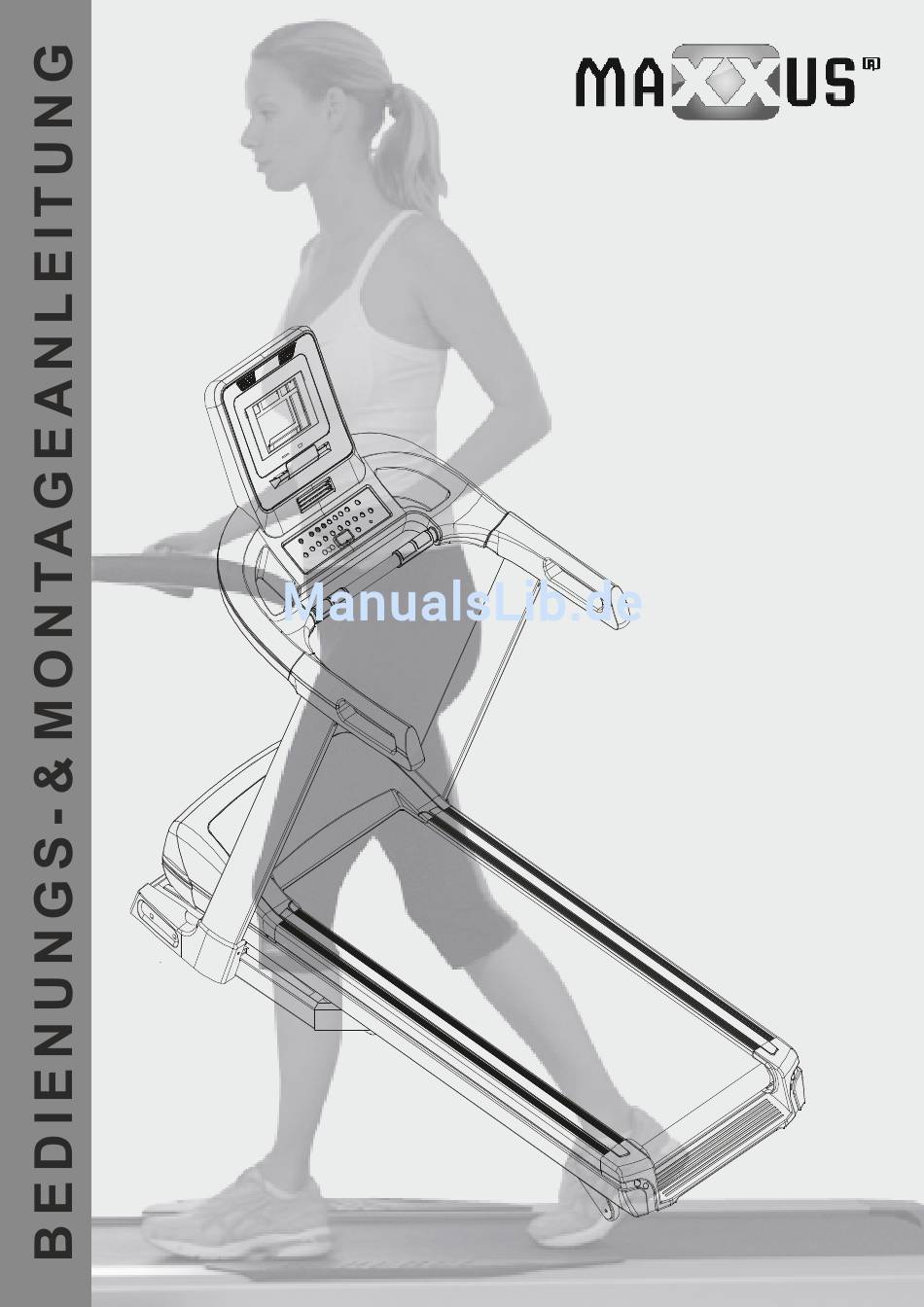

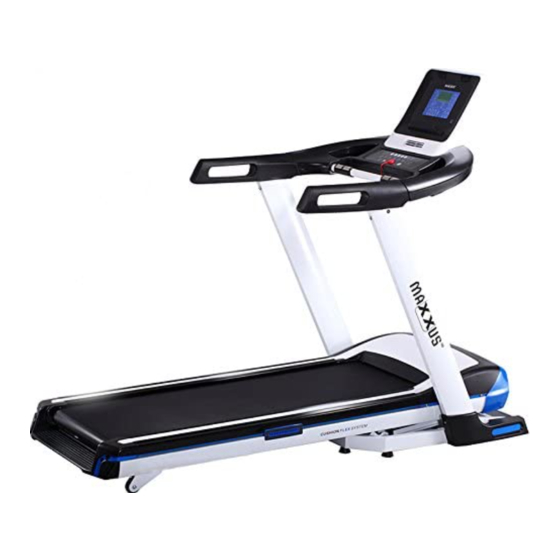

- Seite 1 MTX 8.2 Laufband...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Safety Key Ablagefach Handpulssensor Seitenrahmen Motorgehäuse Lauffläche Trittfläche Montagematerial & Werkzeug Inbusschlüssel mit T-Griff Inbusschraube Inbusschraube Blechschraube Inbusschraube Linsenkopfschraube M8x40 M8x15 4x16 M8x15 M4x10 4 Stück 8 Stück 4 Stück 4 Stück 2 Stück Kombischlüssel Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . - Seite 6 Montage Schritt 3: Verbinden Sie die Kabel, die unten aus dem Cockpit ragen mit den Kabel, das oben aus dem Cockpitrahmen ragen. Setzen Sie dann das Cockpit in die Aufnahme des Cockpitrahmens von oben ein. ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen. Befestigen Sie dann das Cockpit mit vier Inbusschrauben M8x15.
-
Seite 7: Klappmechanismus
Klappmechanismus Hydraulikzylinder Die Basis des Klappmechanismus bilden die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte ein Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen. -
Seite 8: Transport
Transport Im geklappten Zustand lässt sich das Laufband ohne großen Kraftaufwand verschieben. Um das Laufband zu verschieben verfahren Sie bitte wie folgt: Schritt 1 Schritt 2 Schritt 3 Abbildung Laufband ähnlich Schritt 1: Klappen Sie die Lauffläche wie im Kapitel „Klappmechanismus“ beschrieben nach oben. Fasse Sie dann die Lauffläche am oberen Ende rechts und links mit den Händen an und ziehen Sie die Lauffläche soweit zu sich, bis das Gewicht des Laufbandes von den Transportrollen getragen wird. -
Seite 9: Safety Key
Safety Key Safety Key Der Betrieb des Laufbandes ist nur dann möglich, wenn am Safety Key Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß angebracht wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 10: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden. -
Seite 11: Schmierung Des Laufgurtes
Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach. Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild 2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. -
Seite 12: Justierung Des Laufgurtes
Justieren des Laufgurtes Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. -
Seite 13: Cockpit
Cockpit Die Anzeige des Displays informiert Sie über folgende Trainingswerte: CAL* Energieverbrauch in kcal TIME Trainingszeit INCL Steigung SPEED Geschwindigkeit in km/h PULSE bei Verwendung der Handsensoren: Pulsanzeige Trainingsstrecke in km bei Verwendung eines Sende-Brustgurtes*: Herzfrequenzanzeige *nicht im Lieferumfang enthalten - als Zubehör erhältlich *Hinweis zur Kalorienmessung Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. - Seite 14 Cockpit Direktwahltasten Das Cockpit Ihres Laufbandes verfügt über Direktwahltasten für Steigung und Direktwahltasten für Geschwindigkeit. Diese Direktwahltasten ermöglichen Ihnen die schnelle und unkomplizierte Auswahl bestimmter Geschwindigkeiten bzw. Steigungen. STOP-Taste Stoppt und beendet das aktuelle Training. Reset-Funktion: Drücken Sie die Stop-Taste während sich das Cockpit im Pause-Modus befindet, so werden alle Werte auf Null zurückgesetzt.
-
Seite 15: Manuelles Training
Cockpit Manuelles Training () Schritt 1: Programm-Auswahl Nachdem Einschalten des Laufbandes erscheint im Fenster Programm „00 ". Sollte das Laufband bereits eingeschalten sein und das Display ein anderes Programm anzeigen so drücken Sie die STOP-Taste. Schritt 2: Eingabe des Zielwertes Sie haben nun die Möglichkeit als Zielwert für Ihr Training entweder die Trainingszeit, die Trainingsstrecke oder den Kalorienverbrauch vorzugeben. -
Seite 16: Freie Speicherplätze U01, U02 Und U03
Cockpit Freie Speicherplätze U01, U02 und U03 Hierbei handelt es sich um drei freie Speicherplätze für individuelle Trainingsprofile Schritt 1: Programm-Auswahl Nachdem Einschalten des Laufbandes wählen Sie durch Drücken der P-Taste den gewünschte Speicherplatz U01, U02 oder U03 aus. Im Display erscheint das entsprechende Programm und der Wert „30:00" blinkt. Drücken Sie nun die M-Taste. - Seite 17 Cockpit Ermittlung des Body-Mass-Index Schritt 1: Programm-Auswahl Nachdem Einschalten des Laufbandes wählen Sie durch Drücken der P-Taste das Programm F aus. Im Display blinkt „F1" Schritt 2: Geschlechtseingabe Im Display wird F1 angezeigt. Geben Sie nun das Benutzergeschlecht durch Drücken der +/- Tasten für Geschwindigkeit vor.
- Seite 18 Cockpit...
-
Seite 19: Notizen
Notizen... -
Seite 20: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 21: Warnhinweis Zur Puls- & Herzfrequenzmessung
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 22: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 23 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 24: Technische Details
Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück. Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom. ® POLAR Sende-Brustgurt T34 Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 25: Explosionszeichnung
Explosionszeichnung... -
Seite 26: Teileliste
Teileliste Teile-Nr. Bezeichnung Menge Base frame Platform frame Incline frame Connecting sheet (left wheel) Connecting sheet (right wheel) Inner ezfit linking part Outer ezfit linking part Feel plate Upright post(right) Upright post(left) Console frame Display frame Connecting ring (right handle bar) Connecting ring (left handle bar) Motor base frame Flat washer Φ... - Seite 27 Teileliste Teile-Nr. Bezeichnung Menge 48-3-5 Display PCB board 48-3-6 MP3 socket 48-3-7 48-3-8 Screen overlay 48-3-9 Touch button soft key 48-3-10 Safety key iron 48-3-11 Safety key thimble 48-3-12 Switch 48-3-13 Safety key yellow overlay 48-3-14 Touch button PCB board 48-3-15 Panel 48-4...
-
Seite 28: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 29: Garantiebedingungen
Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: Ü... -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 w D-64331 Weiterstadt Germany E-Maill: info@maxxus.de www.maxxus.de...
