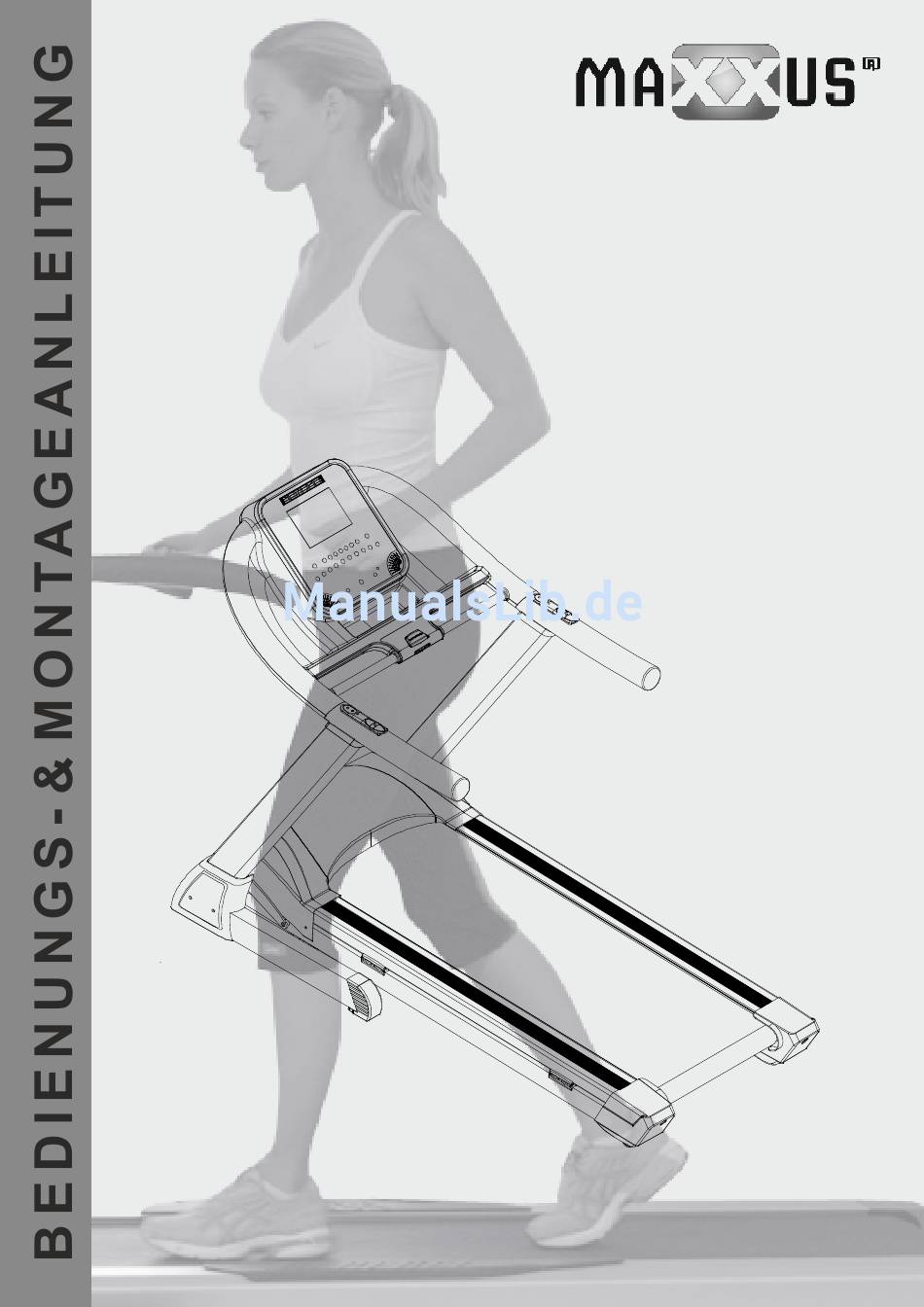

- Seite 1 Laufband MAXXUS 8.1...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht

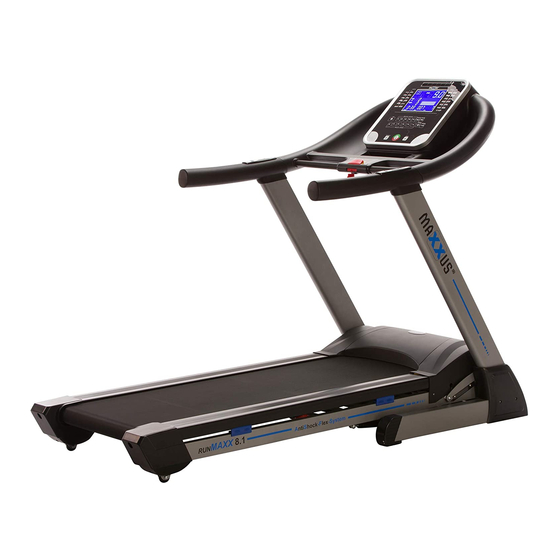

Geräteübersicht Cockpit Ablagefach Safety Key/ EMERGENCY-Taste Motorgehäuse Handpulssensoren & Handlaufsteuerung Seitenrahmen Lauffläche Trittfläche Lieferumfang Abdeckungen Cockpit Seitenrahmen Basisrahmen Montagematerial & Werkzeug Innensechskantschraube (30) M4x20 4 Stück Innensechskantschraube (94) M8x15 Innensechskantschraube (19) 4 Stück Innensechskantschraube (17) M8x50 M8x55 4 Stück 6 Stück Linsenkopfschraube (104) Innensechskantschlüssel Innensechskantschlüssel... -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . -
Seite 6: Netzkabel
Montage Schritt 3: Für diesen Arbeitsschritt benötigen Sie idealerweise 2 Personen. Während Person A das Cockpit hält verbindet Person B das Kabel, das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel, das aus der rechten Aufnahme des Cockpitrahmens ragt. Setzen Sie nun vorsichtig das Cockpit in den beiden Seitenrahmen ein und befestigen Sie es je Seitenrahmen mit zwei Innensechskantschrauben M8x50 (19). -
Seite 7: Klappmechanismus
Klappmechanismus Dieses Laufband ist mit einem Klappmechanismus ausgestattet. Um die Lauffläche des Laufbandes platzsparend hoch- und wieder herunterzuklappen, verfahren Sie wie nachfolgend beschrieben. ACHTUNG: Klappen Sie die Lauffläche nur wenn: - Das Laufband über den Hauptschalter ausgeschaltet wurde - Die Steigung auf 0% steht - Der Netzstecker des Netzkabels aus der Steckdose entfernt wurde. -
Seite 8: Hydraulikzylinder
Hydraulikzylinder Hydraulikzylinder Die Basis des Klappmechanismus bildet der Hydraulikzylinder. Dieser ist mit Öl gefüllt und steht unter Hochdruck. Sollte der Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen. Hydraulikzylinder Sicherungshebel Transport... -
Seite 9: Safety Key
Safety Key Safety Key & EMERGENCY-Taste Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 10: Verhalten Im Notfall
Verhalten im Notfall Sicherheitsabstand Wählen Sie den Standort des Laufbandes so aus, dass sich hinter dem Laufband im Trainingsbetrieb eine freie Sicherheitsfläche mit einer Länge von mindestens 200 cm und einer Breite von mindestens 100 cm befindet. Des Weiteren benötigen Sie während des Trainingsbetriebes auf der rechten und/oder linken Seite des Laufbandes eine freie Sicherheitsfläche die mindestens der Länge des Laufbandes entspricht und eine Mindestbreite von 100 cm aufweist. -
Seite 11: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. -
Seite 12: Schmierung Des Laufgurtes
Woche später nochmals und dann wieder im regelmäßigen Schmierintervall. ® Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild 2). Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist und sich der Laufgurt nicht mehr bewegt. -
Seite 13: Justierung Des Laufgurtes
Justieren des Laufgurtes Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. -
Seite 14: Cockpit
Cockpit Ventilator LCD-Display Direktwahltasten - Steigung Kontrolltasten - Steigung Ventilator Ein-/Aus-Taste Kontrolltasten - km/h Direktwahltasten - km/h PROGRAM-Taste MODE-Taste START/STOP-Taste Die Anzeige des Displays informiert Sie über folgende Trainingswerte: CAL* Energieverbrauch in kcal TIME Trainingszeit INCL Steigung SPEED Geschwindigkeit in km/h PULSE bei Verwendung der Handsensoren: Pulsanzeige Trainingsstrecke in km bei Verwendung eines Sende-Brustgurtes*: Herzfrequenzanzeige... - Seite 15 Cockpit STOP-Taste Stopp/Pause-Funktion: Durch einmaliges Drücken der STOP/RESET-Taste stoppt das Band. Das Cockpit schaltet für 5 Minuten in den Pause- Modus. Wird innerhalb dieser 5 Minuten die START-Taste gedrückt, so wird das Training an der stelle weitergeführt, an dem es unterbrochen wurde. Nach 5 Minuten führt das Cockpit automatisch einen Reset durch und alle Werte werden auf Null zurückgesetzt.
- Seite 16 Cockpit Vorgabe der Trainingsstrecke: Drücken Sie die MODE-Taste zweimal. Im Anzeigefenster DISTANCE (DIS) blinkt der Wert 1.0 Kilometer. Geben Sie die gewünschte Trainingsstrecke von 1.0 bis 99.0 Kilometern durch Drücken der Kontrolltasten für Steigung oder Geschwindigkeit vor. Vorgabe des Kalorienverbrauchs: Drücken Sie die MODE-Taste dreimal.
- Seite 17 Cockpit...
- Seite 18 Cockpit Herzfrequenzgesteuertes Programm (HRC) Bei diesem Programm handelt es sich um ein herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent alle 30 Sekunden mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit.
- Seite 19 Cockpit Freie Speicherplätze U01, U02 und U03 Hierbei handelt es sich um drei freie Speicherplätze für individuelle Trainingsprofile Schritt 1: Programm-Auswahl Nachdem Einschalten des Laufbandes erscheint im Display „P0". Wählen Sie durch Drücken der P-Taste den gewünschte Speicherplatz U01, U02 oder U03 aus. Schritt 2: Zeit-Eingabe Im Anzeigefenster TIME blinkt der Wert 30:00 Minuten.
-
Seite 20: Puls-/Herzfrequenzmessung
Puls-/Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 21: Warnhinweis Puls-/Herzfrequenzmessung
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 22: Technische Details
Heimbereich - ausschließlich private Nutzung! Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® POLAR Sende-Brustgurt T34 Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 23: Explosionszeichnung
Explosionszeichnung... -
Seite 24: Teileliste
Teileliste Teil Beschreibung Größe Menge Teil Beschreibung Größe Menge 47 Computer up cover Base fame 48 Computer down cover Platform frame 49 Switch Incline frame 50 Hand bar cover Motor base frame 51 Motor cover left Left Upright frame 52 Motor cover middle Right Upright frame 53 Motor cover right Computer frame... - Seite 25 Teileliste Teil Beschreibung Größe Menge Wire to controller Inner hex full thread screw M8*15 Screw M8*65 Tube plug Ø19.5xØ14.2x8.5 Decorate rail Wire clip 100 Spring cushion Ø8 101 Cross Allen screw M5x15 102 Computer Wire 103 Cross self-taping screw ST4x12 104 Cross allen full head screw M3x28 Einzelteile - Cockpit...
-
Seite 26: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 27: Garantiebedingungen* - Private Nutzung
1. Privater Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. -
Seite 28: Garantiebedingungen* - Gewerbliche Nutzung
1. Gewerblicher Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und zum gewerblichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere gewerbliche Nutzung durch Verleih, Vermietung oder ähnliches. -
Seite 29: Notizen
Notizen... -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 w D-64331 Weiterstadt Germany E-Mail: info@maxxus.de www.maxxus.de...
