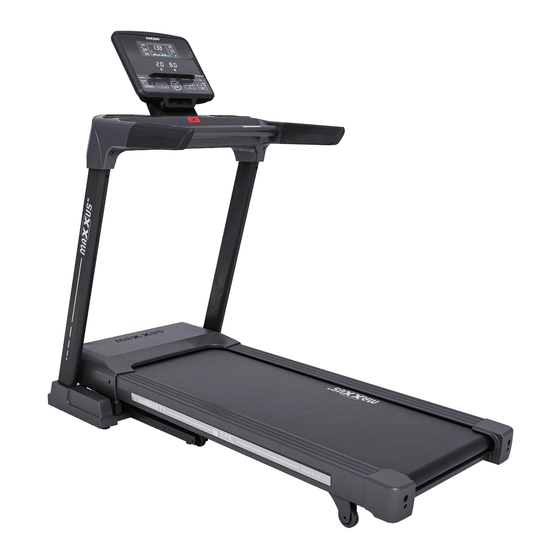

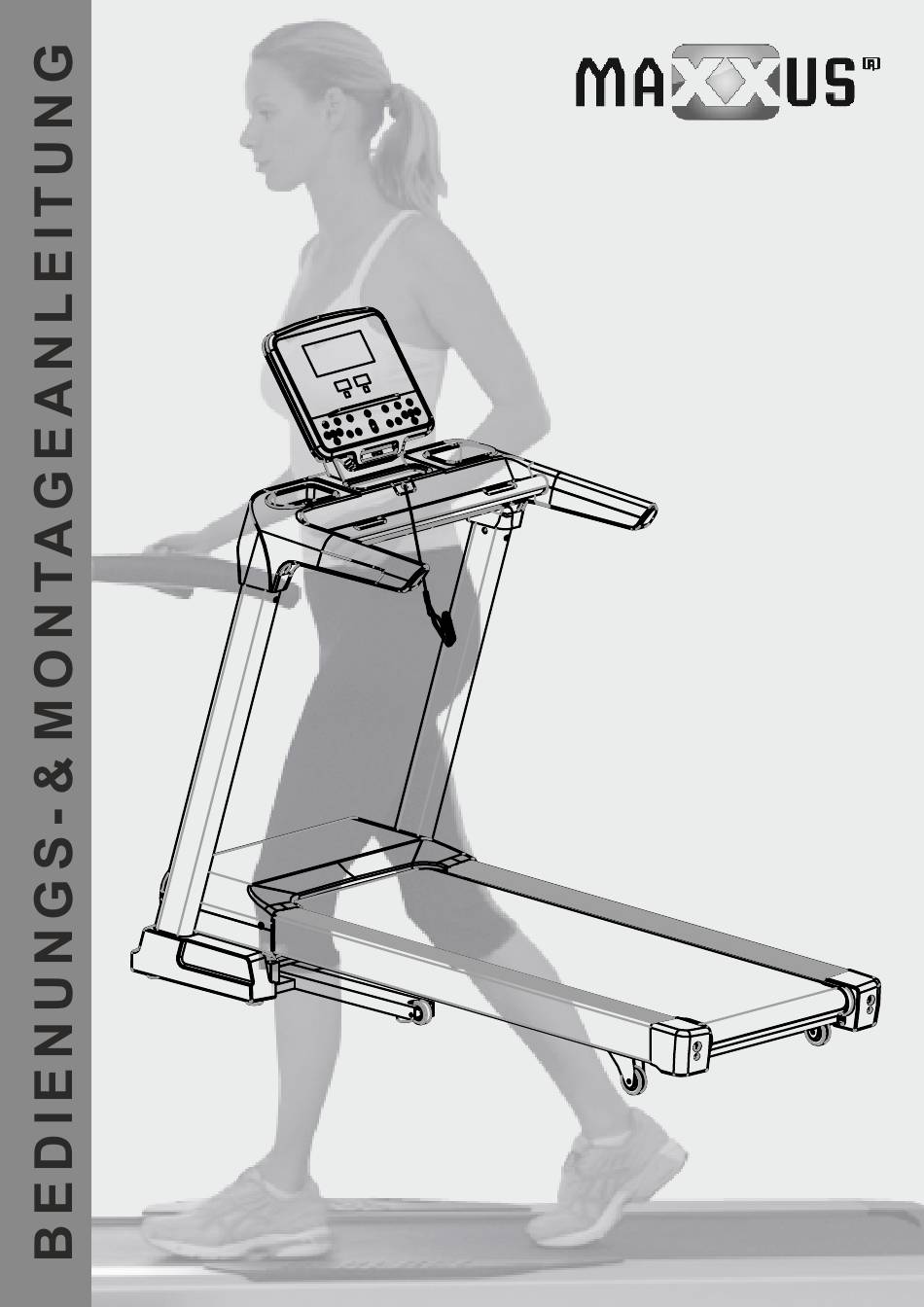

- Seite 1 MAXX 7.1 Laufband...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Handlauf Getränkehalter Handpulssensoren Safety Key Seitenrahmen Motorgehäuse Lauffläche Trittfläche Lieferumfang Teil Beschreibung Menge Teil Beschreibung Menge Hauptrahmen E16 Innensechskantschraube, M8x20 Cockpitrahmen E26 Unterlegscheibe M8 Cockpit E28 Federscheibe, M8 Abdeckung, links E30 Zahnscheibe, M8 Abdeckung, rechts B07 Innensechskantschlüssel, 6mm Safety Key B08 Schraubenschlüssel/ Kreuzschlitzdreher Chinch-Audiokabel... -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montage- schritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. -
Seite 6: Schritt 2 - Montage Des Cockpitrahmens
Montage Schritt 2 - Montage des Cockpitrahmens: Verbinden Sie das Kabel (D05), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (D04), das aus der rechten Aufnahme des Cockpitrahmens (B) ragt. Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen (A06/A07) ein. ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen. -
Seite 7: Schritt 4 - Montage Der Seitlichen Abdeckungen
Montage Schritt 4 - Montage der seitlichen Abdeckungen Setzen Sie die linke seitliche Abdeckung (C14) am Hauptrahmen (A) ein und drücken diese fest an. Verfahren Sie dann ebenso mit der rechten seitlichen Abdeckung (C15). Schritt 5 - Einsetzen des Safety Keys Setzen Sie den Safety Key (D10) im Cockpit (B) ein. -
Seite 8: Schritt 7 - Justierung Der Standfüße
Montage Schritt 7 - Justierung der Standfüße Um leichte Unebenheiten des Standortes, an dem Sie das Laufband aufstellen und benutzen möchten auszugleichen, sind die vorderen Standfüße dieses Laufbandes mit Justierschrauben zum Bodenhöhenausgleich ausgestattet. Klappen Sie die Lauffläche des Laufbandes hoch und legen Sie das Laufband, wie in der Abblidung A gezeigt, vorsichtig auf den Boden. -
Seite 9: Klappmechanismus
Klappmechanismus Hydraulikzylinder Die Basis des Klappmechanismus bilden die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte ein Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen. Hydraulikzylinder Dieses Laufband ist mit einem Klappmechanismus ausgestattet. -
Seite 10: Herunterklappen Der Lauffläche
Klappmechanismus Herunterklappen der Lauffläche Schritt 1: Halten Sie mit beiden Händen das hintere Ende der Lauffläche gefasst. Drücken Sie nun den Sicherungs-hebel des Verschluss- Systems mit dem Fuß nach unten um den Hebel zu lösen. Ziehen Sie nun die Lauffläche leicht nacht unten. Schritt 2: Die Lauffläche ist mit einem Soft-Fold-System ausgestattet. -
Seite 11: Netzkabel
Netzkabel Netzkabel Verbinden Sie die Kupplung des Netzkabels mit dem entsprechenden Stecker am Laufband. Verbinden Sie dann das Netzkabel mit einer Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfach- steckdosen. -
Seite 12: Safety Key
Safety Key Safety Key Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 13: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden. -
Seite 14: Schmierung Des Laufgurtes
Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach. Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild 2). -
Seite 15: Justierung Des Laufgurtes
Schmierung des Laufgurtes Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, ® oder das MAXXUS Pflege-Öl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Wir raten insbesondere von der Verwendung von Silikonsprays ab. Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. -
Seite 16: Cockpit
Cockpit Trainingsdaten TIME Anzeige der Trainingszeit DISTANCE Anzeige der Trainingsstrecke PACE Anzeige der durchschnittlichen Zeit die für 1.000 Meter benötigt wird, basierend auf der aktuellen Trainingsgeschwindigkeit CALORIES Anzeige der verbrauchten Kalorien* PULSE Bei Verwendung der Handpulssensoren: Anzeige der aktuellen Pulsfrequenz Bei Verwendung eines Sende-Brusgurtes**: Anzeige der aktuellen Herzfrequenz STEPS Anzeige der zurückgelegten Schritte... - Seite 17 Cockpit Tastatur START Startet das gewählte Trainingsprogramm oder die QUICK-START-Funktion STOP Pausefunktion: Drücken Sie die Taste während eine Trainingseinheit, dann stopp das Laufband und das Cockpit geht in den Pause-Modus. Im Display wird „PAU“ angezeigt. Um die Pause zu beenden drücken Sie die START-Taste. Stop-Funktion: Um das Training zu beenden drücken Sie die STOP-Taste 2x hintereinander.
- Seite 18 Herzfrequenzmessung ausgestattet. Hierzu wird ein, nicht im Lieferumfang enthaltener, Sende-Brustgurt ® benötigt. Dieser brustgurt muss auf der Frequenz 5 KHz senden und uncodiert sein. MAXXUS empfiehlt hier ® die Verwendung eines POLAR T34 Sende-Brustgurts. Die Verwendung von Bluetooth Brustgurten ist nicht möglich.
- Seite 19 Cockpit Manuelles Training Bei dieser Trainingsart gibt der Benutzer ein Trainingsziel, z. B. die Trainingszeit vor. Der vorgegebene Wert beginnt bei Trainingsstart im Count-Down-Verfahren rückwärts zu laufen. Schritt 1: Programmauswahl. Schalten Sie das Laufband ein und Drücken Sie einmal die MODE-Taste. Schritt 2: Auswahl und Vorgabe des Trainingsziels Schritt 2.1: Vorgabe der Trainingszeit...
- Seite 20 Cockpit Segmente 10 11 12 13 14 15 16 Programme km/h (MANUAL) Steigung km/h (INTERVAL) Steigung km/h ( LOSE WEIGHT) Steigung km/h (WALK) Steigung km/h （ RUN ） Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung...
- Seite 21 Cockpit Trainingsprogramm P01 - MANUAL Bei diesem Programm kann der Nutzer sich ein eigenes Trainingsprofil verstellen. Dieses Trainingsprofil besteht aus 16 Segmenten. Die vom Benutzer vorgegebene Gesamt-Trainingszeit bestimmt somit die Dauer der einzelnen Segmente (Trainingszeit : 16 = Einzelzeit pro Segment). Schritt 1: Programmauswahl Schalten Sie das Laufband ein und wählen Sie das Programm P1 MANUAL durch Drücken der PROG-Taste aus.
-
Seite 22: Herzfrequenzgesteuertes Programm - Hrc
Cockpit Herzfrequenzgesteuertes Programm - HRC Bei diesen Programm handelt es sich um herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit. - Seite 23 Cockpit Ermittlung des Body-Mass-Index Schritt 1: Programm-Auswahl Schalten Sie das Laufband ein und drücken Sie so oft die PROGAMS-Taste bis im Display “FAT“ erscheint. Drücken Sie die MODE-Taste um die Programmauswahl zu bestätigen. Schritt 2: Geschlechtseingabe (F1) Geben Sie das Benutzergeschlecht (“01“ männlich / „02“ = weiblich) durch Drücken der +/- Tasten für Geschwindigkeit (SPEED) oder der Tasten für Steigung (INCLINE) ein.
-
Seite 24: Fitnesstraining Mit Der App Fitshow
Cockpit Fitnesstraining mit der APP FitShow Das Cockpit Ihres Laufbandes ist bereits serienmäßig mit einem Bluetooth-Empfänger ausgetattet. Laden Sie sich die APP Fitshow auf ein dafür ausgelegtes Smartphone oder einen Tablet-PC. Scannen Sie hierzu den sich auf der Rückseite dieser Anleitung befindlichen QR-Code. Schritt 1: Laden Sie im App-Store/Play-Store die App „FitShow“... -
Seite 25: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 26: Warnhinweis Zur Puls- & Herzfrequenzmessung
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 27: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 28 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 29: Technische Details
Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück. Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom. ® POLAR Sende-Brustgurt T34 Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 30: Explosionszeichnung
Explosionszeichnung... - Seite 31 Explosionszeichnung...
-
Seite 32: Teileliste
Teile-Liste Teil Beschreibung Ausführung Menge Teil Beschreibung Ausführung Menge Bottom frame Side rail Main frame Running belt Incline frame Motor belt Display frame Elliptical cushion pad Display support frame Cushion pad Left column Tapered cushion pad Right column Plain cushion pad Pressing spring 1 Transportation wheel Spring washer... - Seite 33 Teile-Liste Teil Beschreibung Ausführung Menge Teil Beschreibung Ausführung Menge DC motor Bolt M8x65 Incline motor Bolt M8x25 Running board Bolt M8x35 Square switch Bolt M6x15 Power socket Bolt M8x20 Load protector Bolt M5x16 Magnetic sensor Bolt M5x12 Magnetic ring Bolt M5x8 Magnetic core Screw...
-
Seite 34: Notizen
Notizen... - Seite 35 Notizen...
-
Seite 36: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 37: Garantiebedingungen* - Private Nutzung
1. Privater Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. -
Seite 38: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 39: Serviceauftrag
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 40 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 w D-64331 Weiterstadt Germany E-Mail: info@maxxus.de www.maxxus.de...
