Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

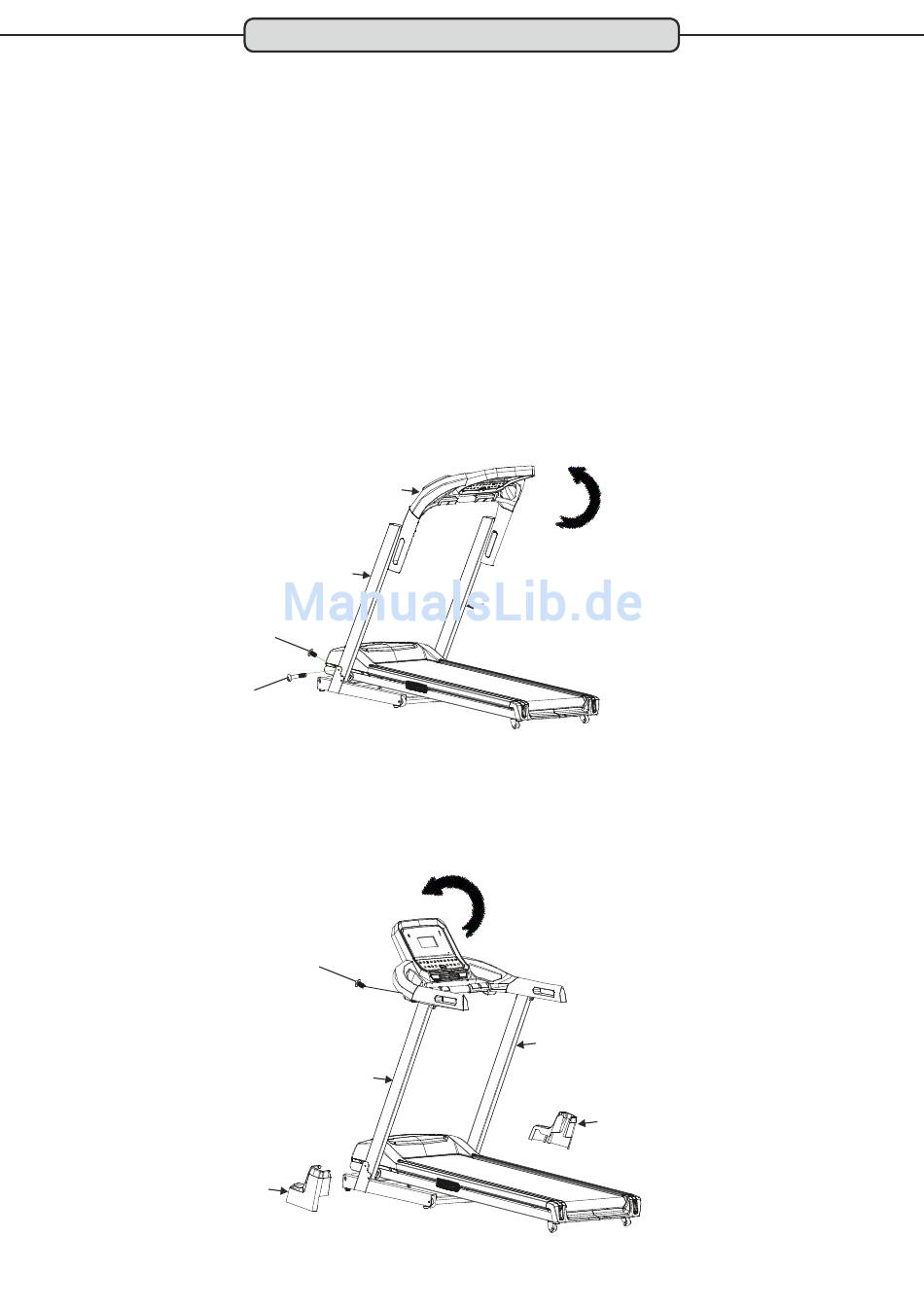

Schritt 1:
Klappen Sie die beiden Seitenrahmen mit dem Cockpit nach oben und halten diese fest, während eine 2. Person den
linken Seitenrahmen seitlich mit einer Inbusschraube M8x55 und von vorne mit einer Inbusschraube M8x15 am
Basisrahmen befestigt.
Verfahren Sie dann ebenso mit dem rechten Seitenrahmen.
Cockpit
Seitenrahmen, links
Seitenrahmen, rechts
M8x15
M8x55
Schritt 2:
Klappen Sie das Cockpit hoch und befestigen Sie es am rechten und linken Seitenrahmen mit je einer Inbusschraube
M8x15.
Setzen Sie dann die beiden Abdeckungen am Übergang des Basisrahmens zu den Seitenrahmen ein.
M8x15
Seitenrahmen, rechts
Seitenrahmen, links
Abdeckung, rechts
Abdeckung, links
5
