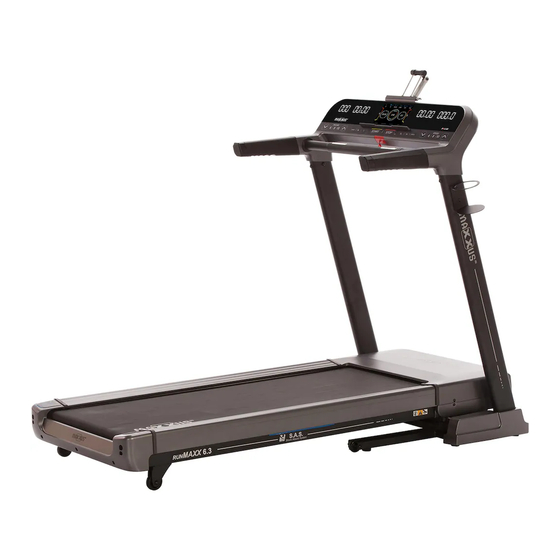

- Seite 1 MAXX 6.3 Laufband...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Tablet-PC-Halter Cockpit Handlauf Getränkehalter Handpulssensoren Seitenrahmen Motorgehäuse Lauffläche Trittfläche Lieferumfang Teil Beschreibung Menge Teil Beschreibung Menge Hauptrahmen C06 Handlauf, rechts Cockpit D07 Safety Key Tablet-PC-Halter C14 Rahmen-Abdeckung, links B01 Flaschenhalter C15 Rahmen-Abdeckung, rechts B08 Schraubenschlüssel/ Kreuzschlitzdreher Innensechskantschraube, M8x15 B09 Innensechskantschlüssel, 5mm E22 Linsenkopfschraube, M5x12 B15 Schraubenschlüssel, 19mm E32 Zahnscheibe M8... -
Seite 5: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montage- schritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. -
Seite 6: Schritt 2 - Montage Des Cockpitrahmens
Montage Schritt 2 - Montage des Cockpitrahmens: Verbinden Sie das Kabel (D04), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (D03), das aus der rechten Aufnahme des Cockpitrahmens (B) ragt. Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen (A06/A07) ein. -
Seite 7: Schritt 4 - Montage Der Handläufe
Montage Schritt 4 - Montage der Handläufe Setzen Sie den linken Handlauf (C05) auf der linken Aufnahme des Cockpitrahmens (B) ein. Befestigen Sie ihn dann von unten mit zwei Linsenkopfschrauben M5x12 (E22) und zwei Unterlegscheiben Ø5xØ13T1.0 (E39). Verfahren Sie nun ebenso mit dem rechten Handlauf (C06). Schritt 5 - Montage der seitlichen Abdeckungen Setzen Sie die linke seitliche Abdeckung (C14) am Hauptrahmen (A) ein und drücken diese fest an. -
Seite 8: Schritt 7 - Einsetzen Des Safety Keys
Montage Schritt 7 - Einsetzen des Safety Keys Setzen Sie den Safety Key im Cockpit (B) ein. Zerschneiden und entfernen Sie nun den Transportgurt (P). Schritt 8 - Entfernen der zweiten Transportsicherung Lösen und entfernen Sie die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) am Hauptrahmen (Position a) befestigt ist. -
Seite 9: Klappmechanismus
Klappmechanismus Hydraulikzylinder Die Basis des Klappmechanismus bilden die Hydraulikzylinder. Diese sind mit Öl gefüllt und stehen unter Hochdruck. Sollte ein Zylinder beschädigt werden, ist das sichere Klappen der Lauffläche nicht mehr gewährleistet. Tauschen Sie in diesem Fall den Hydraulikzylinder unbedingt aus, bevor Sie die Lauffläche erneut hochklappen. Hydraulikzylinder Dieses Laufband ist mit einem Klappmechanismus ausgestattet. -
Seite 10: Herunterklappen Der Lauffläche
Klappmechanismus Herunterklappen der Lauffläche Schritt 1: Halten Sie mit beiden Händen das hintere Ende der Lauffläche gefasst. Drücken Sie nun den Sicherungs-hebel des Verschluss- Systems mit dem Fuß nach unten um den Hebel zu lösen. Ziehen Sie nun die Lauffläche leicht nacht unten. Schritt 2: Die Lauffläche ist mit einem Soft-Fold-System ausgestattet. -
Seite 11: Netzkabel
Netzkabel Netzkabel Verbinden Sie die Kupplung des Netzkabels mit dem entsprechenden Stecker am Laufband. Verbinden Sie dann das Netzkabel mit einer Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfach- steckdosen. -
Seite 12: Safety Key
Safety Key Safety Key Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 13: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden. -
Seite 14: Schmierung Des Laufgurtes
Zeitraum hochgeklappt sein, überprüfen Sie vor der Wiederbenutzung unbedingt die Schmierung des Laufgurtes und schmieren Sie gegebenenfalls nach. Um den Laufgurt optimal zu schmieren nehmen Sie die MAXXUS Pflegeöl-Flasche, entfernen den regulären Schraubverschluss (Bild 1) und setzen dann den Schraubverschluss mit Röhrchen ein (Bild 2). -
Seite 15: Justierung Des Laufgurtes
Schmierung des Laufgurtes Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, ® oder das MAXXUS Pflege-Öl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Wir raten insbesondere von der Verwendung von Silikonsprays ab. Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. -
Seite 16: Cockpit
Cockpit Tablet-PC-Halter Steigung/ Geschwindigkeit/ Kalorien Zeit Strecke Pulse TFT-Farbbildschirm Anzeige der aktuellen Steigung Anzeige des Energieverbrauchs in Kalorien *Hinweis zur Kalorienmessung Die Berechnung des Energieverbrauchs erfolgt mittels einer allgemeinen Formel. Es ist nicht möglich einen individuellen Energieverbrauch exakt zu ermitteln, da hierzu eine Vielzahl persönlicher Daten benötigt werden. - Seite 17 Cockpit MODE Taste zur Auswahl von Trainingsvorgaben und zur Auswahl der Programme Manuelles Training und der Wettkampfprogramme. START Taste zum Starten des gewählten Programms oder der Quick-Start-Funktion Pause-Funktion Durch einmaliges Drücken der STOP-Taste während des Trainings stoppt das Band. Das Cockpit schaltet in den Pause-Modus und im Display erschient „PAU“.
-
Seite 18: Weitere Funktionen
Herzfrequenzmessung ausgestattet. Hierzu wird ein, nicht im Lieferumfang enthaltener, Sende-Brustgurt ® benötigt. Dieser brustgurt muss auf der Frequenz 5 KHz senden und uncodiert sein. MAXXUS empfiehlt hier ® die Verwendung eines POLAR T34 Sende-Brustgurts. Die Verwendung von Bluetooth Brustgurten ist nicht möglich. -
Seite 19: Manuelles Training
Cockpit Manuelles Training Bei dieser Trainingsart gibt der Benutzer ein Trainingsziel, z. B. die Trainingszeit vor. Der vorgegebene Wert beginnt bei Trainingsstart im Count-Down-Verfahren rückwärts zu laufen. Schritt 1: Programmauswahl. Schalten Sie das Laufband ein und Drücken Sie einmal die MODE-Taste. Schritt 2: Auswahl und Vorgabe des Trainingsziels Schritt 2.1:... - Seite 20 Cockpit Trainingsprofile P01 - P24 Bei dieser Trainingsart stehen dem Benutzer 24 bereits vorgegeben und festinstallierte Trainingsprofile zur Verfügung. Jedes Profil besteht aus 10 Segmenten. Die vom Benutzer vorgegebene Gesamt-Trainingszeit bestimmt somit die Dauer der Segmente (Trainingszeit : 10 = Einzelzeit pro Segment). Schritt 1: Programmauswahl.
- Seite 21 Cockpit Segmente km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h Steigung km/h...
-
Seite 22: Training Mit Einem Bereits Erstellten User-Programm
Cockpit Freie Speicherplätze User 1 bis 3 Hier stehen dem Benutzer drei freie Speicherplätze zur Verfügung unter denen er eigene Trainingsprofile erstellen und dauerhaft abspeichern kann Schritt 1: Programmauswahl. Schalten Sie das Laufband ein und wählen Sie das gewünschte Programm User 1 bis User 3 durch Drücken der PROG-Taste aus. - Seite 23 Cockpit Herzfrequenzgesteuertes Programm - Heart program 1 & 2 Bei diesen Programmen handelt es sich um herzfrequenzgesteuerte Trainingsprogramme. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit des Laufbandes permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Laufband automatisch die Geschwindigkeit.
-
Seite 24: Zusammenfassung Der Trainingswerte
Cockpit Ermittlung des Body-Mass-Index Schritt 1: Programm-Auswahl Schalten Sie das Laufband ein und drücken Sie sooft die PROG-Taste bis im TFT-Display folgende Grafik erscheint: Schritt 2: Geschlechtseingabe Der Wert für das Benutzergeschlecht (Sex) ist blau unterlegt. Geben Sie das Benutzergeschlecht (“male“ 0 männlich / „Female“... -
Seite 25: Fitnesstraining Mit Der App Fitshow
Password max_mustermann max@mustermann.de RunMAXX 6.3 Hinweis: Bitte beachten Sie, dass wir ausschließlich die Basis für die Nutzung des Gerätes mit einer APP bereitstellen. Bei Fragen zur Benutzung der App und/oder dem von Ihnen verwendeten Samrtphone oder Tablet-PC wenden Sie sich bitte direkt an den jeweiligen Anbieter. -
Seite 26: Wiedergabe Einer Videoquelle
Cockpit 1. Anschluss eines USB-Sticks mit Audiodateien über den USB-Anschluss Über den, sich auf der Cockpitoberseite befindlichen USB-Anschluss können USB-Sticks bis einschließlich USB 2.0 mit dem Trainingsgerät direkt verbunden werden. Um dieses Art der Audio-Wiedergabe zu starten, drücken Sie die Taste . -
Seite 27: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 28: Warnhinweis Zur Puls- & Herzfrequenzmessung
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 29: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 30 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 31: Technische Details
Entsorgungsmöglichkeit. Geben Sie Batterien und Akkus nur im entladenen Zustand zurück. Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom. ® POLAR Sende-Brustgurt T34 Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 32: Explosionszeichnung
Explosionszeichnung... - Seite 33 Explosionszeichnung...
-
Seite 34: Teileliste
Teile-Liste Beschreibung Ausführung Menge Teil Beschreibung Ausführung Teil Menge Bottom frame O ring plug Main frame Motor top cover Incline frame Motor bottom cover Monitor frame Left bottom cover Handlebar pulse frame Right bottom cover Left column Rear protection cover Right column Side rail Motor seat... -
Seite 35: Beschreibung
Teile-Liste Beschreibung Ausführung Teil Menge Beschreibung Ausführung Teil Menge Upper wire of the monitor Bolt M8*15 Lower wire of the monitor Bolt M8*40 andle pulse upper wire Bolt M8*35 Lower wire of the handle pulse Bolt M6*55 Safety key module Bolt M6*40 Safety key rope... -
Seite 36: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 37: Garantiebedingungen* - Private Nutzung
1. Privater Direkterwerb und Betrieb in Deutschland Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. -
Seite 38: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 39: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 40 Maxxus Group GmbH & Co. KG Zeppelinstr. 2 w D-64331 Weiterstadt Germany E-Mail: info@maxxus.de www.maxxus.de...
