Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe
einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials
(Schrauben, Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von
Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt
werden. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der
Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt
werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei
der Montage behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst
nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen
werden.

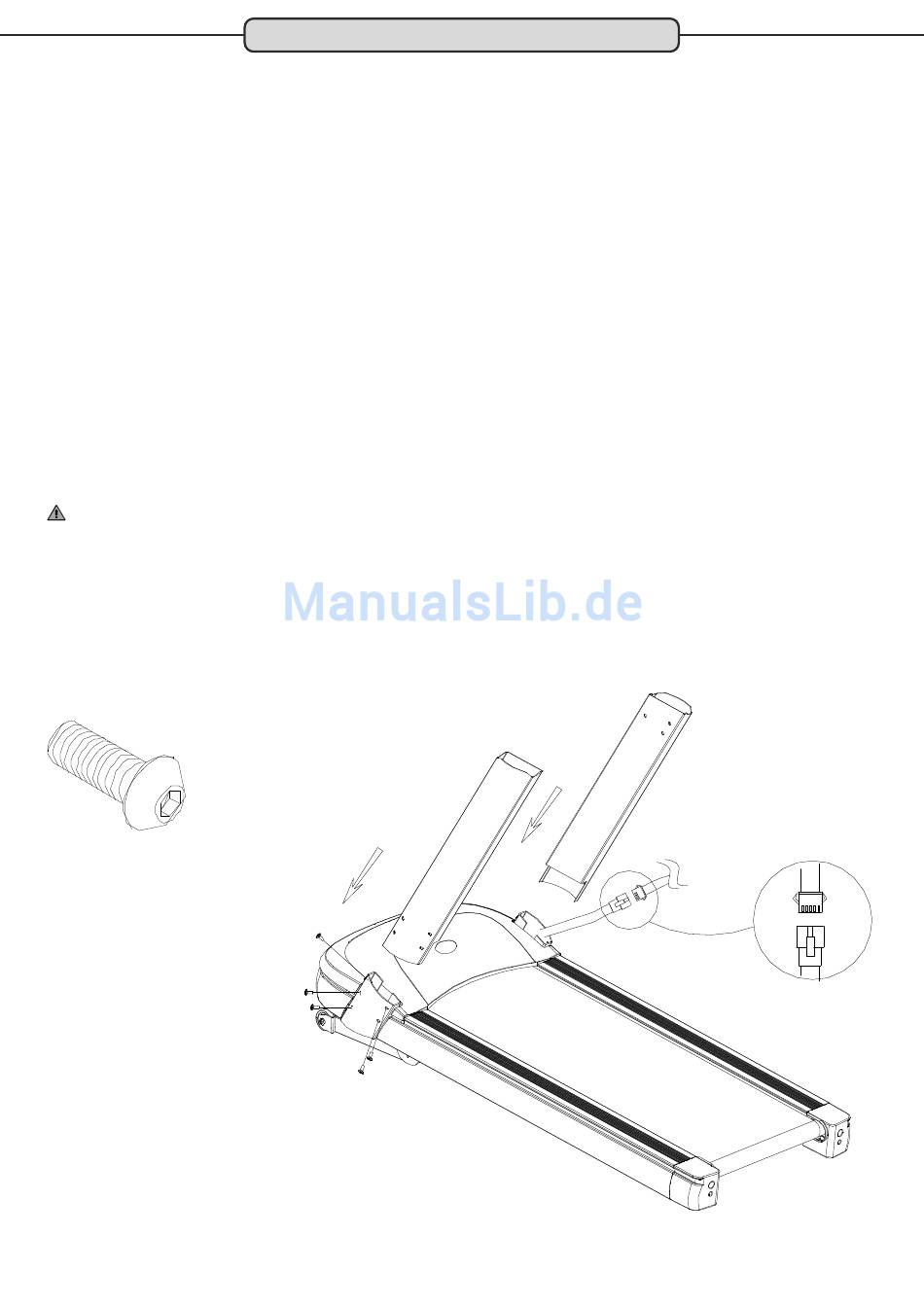

Schritt 1: Montage der Seitenrahmen
Verbinden Sie das Cockpitkabel, das unten aus dem rechten Seitenrahmen ragt, mit dem Kabel ,
das aus der rechten Aufnahme des Basisrahmens ragt.
Setzen Sie dann den rechten Seitenrahmen in die rechte Aufnahme des Basisrahmens ein und
befestigen Sie ihn mit fünf Inbusschrauben M10x20 - Ziehen Sie die Schrauben nur handfest an.
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen!
Setzen Sie nun den linken Seitenrahmen in die linke Aufnahme des Basisrahmens ein und
befestigen Sie ihn ebenfalls mit fünf Inbusschrauben M10x20 - Ziehen Sie die Schrauben nur
handfest an.
Inbusschraube
M10x20
10 Stück
Inbusschraube M10x20
