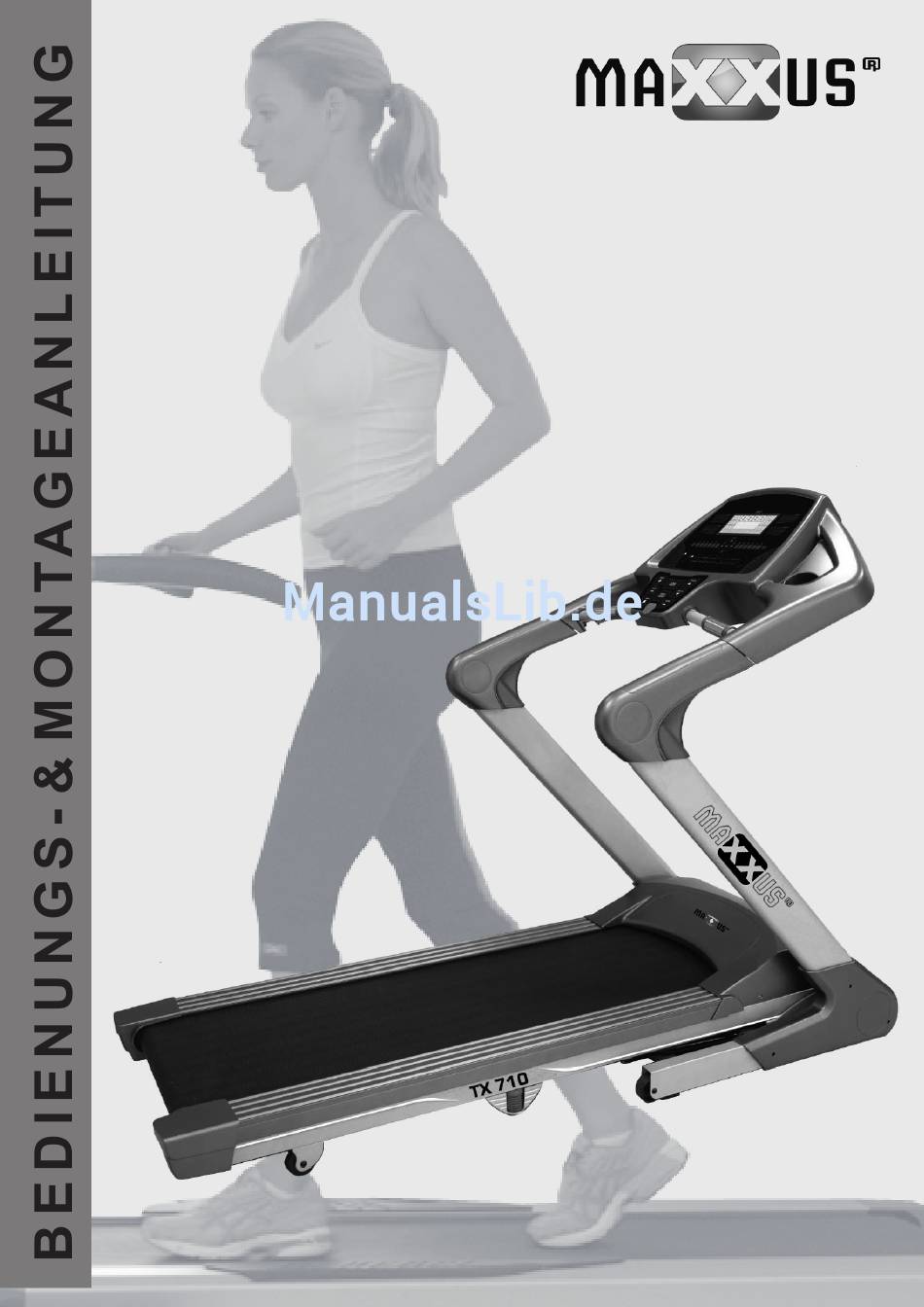

- Seite 1 TX 710 Laufband...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Handpulssensor Safety Key Seitenrahmen Netzkabel Motorgehäuse Trittfläche Lauffläche Multi-Flex™ Shock-Absorbing System Lieferumfang Handlaufabdeckung, unten (E) Handlaufabdeckung, oben (F) Cockpit (A) Abdeckung, seitlich links (G) / rechts (H) Silikon Netzkabel Seitenrahmen Safety Key Laufband (B) links (C) / rechts (D) Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die Vollständigkeit aller Teile. -
Seite 5: Montagematerial
Montagematerial Inbusschraube M8x60 Inbusschraube M8x15 Menge: 4 Stück Menge: 10 Stück Inbusschlüssel, 6 mm Blechschraube Linsenkopfschraube Inbusschlüssel, 5 mm Menge: 4 Stück Menge: 6 Stück Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. - Seite 6 Montage Schritt 2: Montage des Cockpits Verbinden Sie die Kabel, die aus dem Cockpitrahmen ragen mit den Kabeln, die Sie bei Schritt 1 durch den rechten Seitenrahmen (D) nach oben gezogen habe. Schieben Sie das überstehende Kabel vorsichtig zurück in die obere Öffnung des Seitenholms (D). Setzen Sie nun das Cockpit auf die aufrechten Seitenrahmen (C/D) und befestigen Sie es mit je zwei Inbusschrauben M8x45 pro Seitenrahmen Achten Sie beim Einsetzen und Befestigen des Cockpits unbedingt darauf, dass...
-
Seite 7: Technische Informationen
Montage Schritt 4: Montage der Handlaufabdeckungen Befestigen Sie nun die unteren Handlaufabdeckungen (E) und oberen Handlauf- abdeckungen (F), wie im Bild gezeigt mit den Schrauben (d) ACHTUNG: Achten Sie unbedingt darauf, dass hierbei nicht die Kabel beschädigt werden. Blechschraube Menge: 4 Stück Blechschraube Blechschraube Blechschraube... - Seite 8 Technische Informationen Netzkabel Verbinden Sie das Netzkabel mit dem am vorderen Teil des Laufbandes befindlichen Netzanschluss. Stecken Sie dann den Netzstecker des Netzkabels in eine Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen.
-
Seite 9: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. -
Seite 10: Schmierung Des Laufgurtes
Schmierbereich Verwenden Sie zum Schmieren der Laufmatte nur die beigefügte Silikonflasche, oder das MAXXUS™ Silikonöl (erhältlich unter www.maxxus.de). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca. -
Seite 11: Justierung Des Laufgurtes
Justieren des Laufgurtes Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Der Laufgurt sollte immer mittig und gerade laufen um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat. -
Seite 12: Cockpit
Cockpit Das Blue-Back-Light-LCD-Display informiert über: CALORIES Energieverbrauch in Kilokalorien* PULSE Herzfrequenz INCLINE Steigung der Lauffläche DISTANCE Trainingsstrecke in km TIME Trainingszeit in Minuten SPEED Trainingsgeschwindigkeit in km/h Funktionstasten: INCLINE Erhöhung und Reduzierung der Steigung in 1%-Schritten SPEED Erhöhung und Reduzierung Geschwindigkeit in 01, km/h-Schritten QUICK/START Starten der QUICKSTART-Funktion / Starten des gewählten Programmes STOP/RESET... - Seite 13 Cockpit Laufband einschalten Verbinden Sie das Stromkabel des Laufbandes zu erst mit der Anschlussbuchse auf der Rückseite des Motorgehäuses. Verbinden Sie dann den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Laufband mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Motor- gehäuses) ein.
- Seite 14 Cockpit Pre-Set Profil P2 - 9 Hole Run (distanzabhängig) Schritt 1: Profil-Auswahl Drücken Sie 1x die MODE-Taste. Im Display blinkt “P-1”. Wählen Sie durch Drücken der PRO-Tasten das gewünschte Profil „P-2" aus. Schritt 2: Trainingslevel-Eingabe Im Display blinkt “L-01”. Wählen Sie das gewünschte Trainingslevel des Profils durch Drücken der LEVEL-Tasten von Level 1 bis Level 10 (L-01 bis L-10) aus.
- Seite 15 Cockpit...
- Seite 16 Cockpit...
-
Seite 17: Freie Speicherplätze Für Eigene Trainingsprofile P9-P10 (Custom1 / Custom2)
Cockpit Freie Speicherplätze für eigene Trainingsprofile P9-P10 (CUSTOM1 / CUSTOM2) Schritt 1: Profil-Auswahl Drücken Sie die ENTER-Taste. Im Display blinkt “P-1”. Wählen Sie durch Drücken der PRO-Tasten das gewünschte Profil „P-9" oder „P-10" aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Programmierung der einzelnen Segmente Beide der freien Speicherplätze bestehen aus je 32 Segmente. -
Seite 18: Direktwahltasten
Cockpit Wählen Sie nun mit den PRO-Tasten die gewünschte Zone bzw. Bereich (55%, 65%, 75% oder THR)) aus und bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Wenn Sie sich für eine der Zonen „55%“, „65%“ oder „75%“ entschieden haben, drücken Sie direkt die ENTER-Taste um mit der Zeiteingabe fortzufahren. -
Seite 19: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 20: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 21: Technische Details
Technische Details Cockpit: Anzeige von: Zeit Geschwindigkeit Strecke Steigung Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details: Motor: DC-Motor Antriebsart: Rillenriemen Geschwindigkeit: 0,8 - 18 km/h, in 0,1 km/h-Schritten verstellbar Steigung: 0 - 15%, in 1,0%-Schritten elektronisch verstellbar Ø... -
Seite 22: Explosionszeichnung
Explosionszeichnung... -
Seite 23: Teileliste
Teileliste Nr. Bezeichnung Anzahl Bezeichnung Anzahl Cockpit Fehlerstrom-Schutzschalter Schraube Sensor Feder Schraube M6x8 Obere Handlaufabdeckung Schraube M8x35 Untere Abdeckung, Hauptrahmen Schraube Untere Handlaufabdeckung Dämpfer Schraube M4x10 Schraube M4x10 Führungsring Seitenholm, links Schneidschraube Ø3,9x12 11.1 Seitenholm, rechts Schraube M8x55 Unterlegscheibe Ø8xØ16 Schraube M8x45 Federscheibe... -
Seite 24: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 25: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für das Laufband TX 710 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 26: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 27: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 28 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
