Verwandte Anleitungen für Maxxus M8
Inhaltszusammenfassung für Maxxus M8

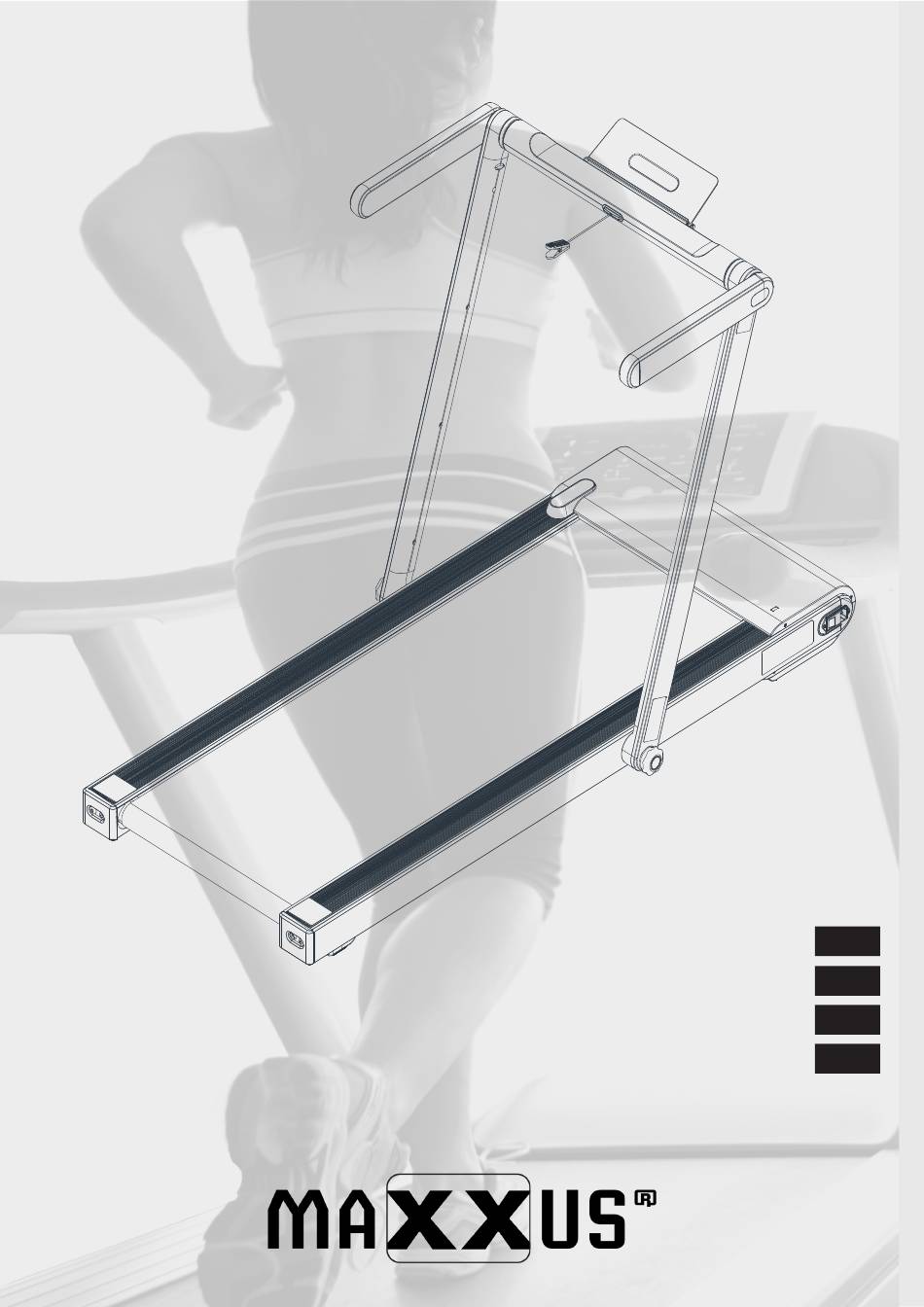

- Seite 1 Laufband Treadmill Tapis de course Tapis toulant Cintas de correr Benutzerhandbuch User manual Manuel d'utilisation Manuale di istruzioni...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein. -
Seite 4: Geräteübersicht
Geräteübersicht Beschreibung der einzelnen Bauteile Tablethalter (A): klappbarer, sehr massiver Halter für Tablet-PCs, Smartphones, Ebooks, etc. Cockpit (B): Tastaturfeld und LCD-Anzeige der Trainingswerte Motorabdeckung (C): schützt den Motor und die elektronischen Bauteile vor Verschmutzung Hauptschalter/Sicherung/Netzanschluss (D): Hier befindet sich der Hauptschalter um das Laufband ein- oder auszuschalten. -
Seite 5: Lieferumfang
Lieferumfang Laufband Treadmill Tapis de course Tapis toulant Cintas de correr Benutzerhandbuch User manual Manuel d'utilisation Manuale di istruzioni Im Lieferumfang enthalten sind: Laufband (A) Das Laufband ist bereits vormontiert. Die Montage weitere Bauteile ist nicht notwendig. Audio-Kabel (B) Dieses Hi-Fi Stereo Chinch Audio Kabel dient zum Anschluss einer Audioquelle (Smartphone, Tablet- PC, MP3-Player, etc.) an das Laufband. -
Seite 6: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da das Laufband ein Eigengewicht von ca. 43 kg hat.. Überprüfen Sie vor der Montage die Vollständigkeit des Lieferumfangs.. Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, in keinem Fall durch die Gewährleistung bzw. - Seite 7 Montage Heben Sie dann den Cockpitrahmen mit den beiden Seitenrahmen an und klappen ihn hoch. Ziehen Sie nun beide Handräder fest an. Drehen Sie diese hierzu im Uhrzeigersinn...
- Seite 8 Montage Schritt 3 - Hochklappen des Tablet-Halters Nachdem Sie die Tablet-Halterung in Pfeilrichtung( siehe Abbildung) hochgeklappt haben, schieben Sie die Tablet-Halterung nach links. Schütteln Sie nun leicht an der Tablet-Halterung, um zu prüfen, ob die Halterung fest sitzt. Nutzen Sie die Tablet-Halterung immer erst nach dem Sie geprüft haben, dass diese einwandfrei und fest sitzt.
- Seite 9 Montage Schritt 5 - Einsetzen des Safety Keys Setzen Sie zum Abschluss der Montage den Stecker des Safety Keys in die dafür am Cockpitrahmen des Laufbandes vorgesehen Aufnahme. ACHTUNG: Ohne korrekt eingesetzten Safety Key kann das Laufband nicht benutzt werden! Schritt 6 - Schmierung des Laufgurtes Der LAufgurt wurde werkseitig bereits vorgeschmiert.
-
Seite 10: Netzanschluss
Netzanschluss Netzkabel Verbinden Sie dann das Netzkabel mit einer Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfach- steckdosen. Wenn Sie ein Verlängerungskabel einsetzen müssen, so muss dies den VDE- Richtlinien entsprechen. -
Seite 11: Transport
Transport Sie können das Laufband sowohl im aufgebauten, als auch im geklappten Zustand dank des Tranbsportrollensystem sicher und einfach verschieben. ACHTUNG: Der Transport des Laufbandes sollte nur von erwachsenen Personen ausgeführt werden. Transport im aufgebauten Zustand Schritt 1 Trenne Sie das Netzkabel von der Steckdose. Fassen Sie die Lauffläche am hinteren Ende mit den Händen an und heben die Lauffläche soweit an, bis das Gewicht des Laufbandes von den Transportrollen getragen wird. -
Seite 12: Safety Key
Safety Key Der Betrieb des Laufbandes ist nur dann möglich, wenn am Kontaktpunkt des Cockpits der Safety Key ordnungsgemäß eingesetzt wurde. Wenn sich der Safety Key nicht mehr auf dem Kontaktpunkt befindet, stoppt das Laufband automatisch. Vor jedem Training ist darauf zu achten, dass die Schnur des Safety Keys mit dem Clip an der Kleidung befestigt wird. -
Seite 13: Wartung & Pflege
Wartung & Pflege ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und trennen das Netzkabel von der Steckdose. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. Erst wenn alle Arbeiten komplett abgeschlossen und der Trainingszustand Ihres Gerätes vollständig wieder hergestellt wurde, darf das Trainingsgerät wieder mit dem Stromnetz verbunden und eingeschaltet werden. - Seite 14 Lauffläche über einen längeren Zeitraum hochgeklappt war, unbedingt die Schmierung des Laufgurtes und schmieren Sie diesen gegebenenfalls bevor Sie das Laufband benutzen. Schritt 1: Entfernen den regulären Schraubverschluss MAXXUS Pflegeöl-Flasche und setzenden Schraubverschluss mit Röhrchen ein (Bild 1). Schritt 2: Bevor Sie den Gurt nun schmieren stellen Sie sicher, dass das Laufband ausgeschaltet ist.
- Seite 15 ACHTUNG Verwenden Sie zum Schmieren der Laufmatte nur die im Lieferumfang enthaltene Pflegeöl-Flasche, oder das ® MAXXUS Pflege-Öl (erhältlich unter www.maxxus.com). Verwenden Sie auf keinen Fall andere Silikon- oder Schmiermittel! Von der Verwendung von Silikonsprays ist ebenfalls abzuraten. Schritt 4 Nachdem Sie den Schmiervorgang beendet haben, lassen Sie das Laufband mit einer Geschwindigkeit von 4 km/h ca.
- Seite 16 Wartung & Pflege Das Laufband muss immer ausgeschaltet und das Netzkabel von der Steckdose getrennt sein, bevor Wartungs-, Reiningungs-, Reparatur- oder sonstige Arbeiten durchgeführt werden! Justierung des Laufgurtes Der Laufgurt sollte immer mittig und gerade laufen, um eine möglichst lange Lebensdauer zu erreichen. Überprüfen Sie deshalb vor jedem Training, ob der Laufgurt gerade und mittig läuft, oder ob sich seine Ausrichtung verändert hat.
-
Seite 17: Cockpit
Cockpit Display ♥ ♥ „II Anzeige der zurückgelegten Strecke von 0,00 bis 99,0 Kilometer. Wechselanzeige: Anzeige der Trainingszeit von 0:00 bis 99:59 Minuten. Wenn die Anzeige den Wert 99:59 Minuten erreicht hat, beendet das Laufband automatisch das Training. Anzeige der absolvierten Schritt (Schrittzähler) von 0 bis 9.999 Schritten. Wechselanzeige: Anzeige der verbrauchten Kalorien von 0,0 bis 999 Kalorien.* Anzeige der aktuellen Herzfrequenz**... -
Seite 18: Laufband Einschalten
Herzfrequenzmessung ausgestattet. Hierzu wird ein, nicht im Lieferumfang enthaltener, Sende-Brustgurt ® benötigt. Dieser Brustgurt muss auf der Frequenz 5 KHz senden und uncodiert sein. MAXXUS empfiehlt hier ® die Verwendung eines POLAR T34 Sende-Brustgurts. Die Verwendung von Bluetooth Brustgurten ist nicht möglich. -
Seite 19: Installation Der Fitshow App
Cockpit FitShow Bitte beachten Sie, dass MAXXUS nicht der Hersteller oder Vertreiber der APP FitShow ist und somit nicht für den Inhalt der APP verantwortlich ist. Die nachfolgende Anleitung wurde uns vom Hersteller der APP zur Verfügung gestellt. der hersteller behält sich das Recht auf Änderungen und Irrtümer vor vor. Bei Fragen zur APP, technischen Problemen, Verbesserungs- oder Änderungswünschen wenden Sie sich bitte direkt an den Hersteller über den entsprechenden... - Seite 20 Cockpit Wenn Sie nach der Verbindung auf das Bild des Geräts klicken, erscheinen die entsprechenden Gerätedetails, die den verfügbaren Bereich der Spezifikationen anzeigen. Sobald Sie mit dem Training beginnen, wird Ihr Trainingsfortschritt für: ▪Trainingszeit ▪Kalorienverbrauch ▪zurückgelegte Strecke ▪Schritte pro Minute, ▪Herzfrequenz (nur in Verbindung mit einem optional erhältlichen Sende-Brustgurts) ▪Durchschnittsgeschwindigkeit...
- Seite 21 Cockpit Im Bereich „Records“ können Sie Ihre Trainingshistorie einsehen.
- Seite 22 Herzfrequenz 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz.
-
Seite 23: Herzfrequenzmessung Über Brustgurt
Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden. Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines ®... -
Seite 24: Trainingsempfehlungen
Trainingsempfehlung Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 25 Trainingsempfehlung Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 26: Technische Details
Erhältlich in folgenden Größen: • 160 x 90 cm • 210 x 100 cm • 240 x 100 cm ® MAXXUS Pflegeöl für Laufbänder Optimales Schmier- und Trennmittel für Laufgurt und Laufdeck. Erhältlich in folgenden Größen: • 50 ml • 250 ml... -
Seite 27: Explosionszeichnung
Explosionszeichnung... -
Seite 28: Teileliste
22*75*1442L Edging insert sheet L 7.4*79.7*1288L Edging insert sheet R 7.4*79.7*1288L Edging 73.9*16.7*1218L Motor adjusting screw Φ12*M8*34.5L Pad bracket 18.3*109.8*273L Supporting wheel axis Φ12*16.5L Pad bracket fixing screw right Pad bracket fixing screw left M4 nut clip plate Running board... - Seite 29 M4*15 Screw M4*12 Screw M4*15 Screw M4*10 Screw M4*8 Screw M4*15 Screw M4*10 Screw M5*8 Screw M5*10 Screw M6*10 Screw M8*20 Screw M8*25 Screw M8*40 Screw M8*45 Screw M8*55 Screw M8*70 Screw M8*80 Screw M4*8 Screw M6*12 Screw M6*27 Screw...
-
Seite 30: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 31: Serviceantrag
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Nordring 80 w D-64521 Gross-Gerau Germany E-Mail: info@maxxus.de www.maxxus.com...
