Montage

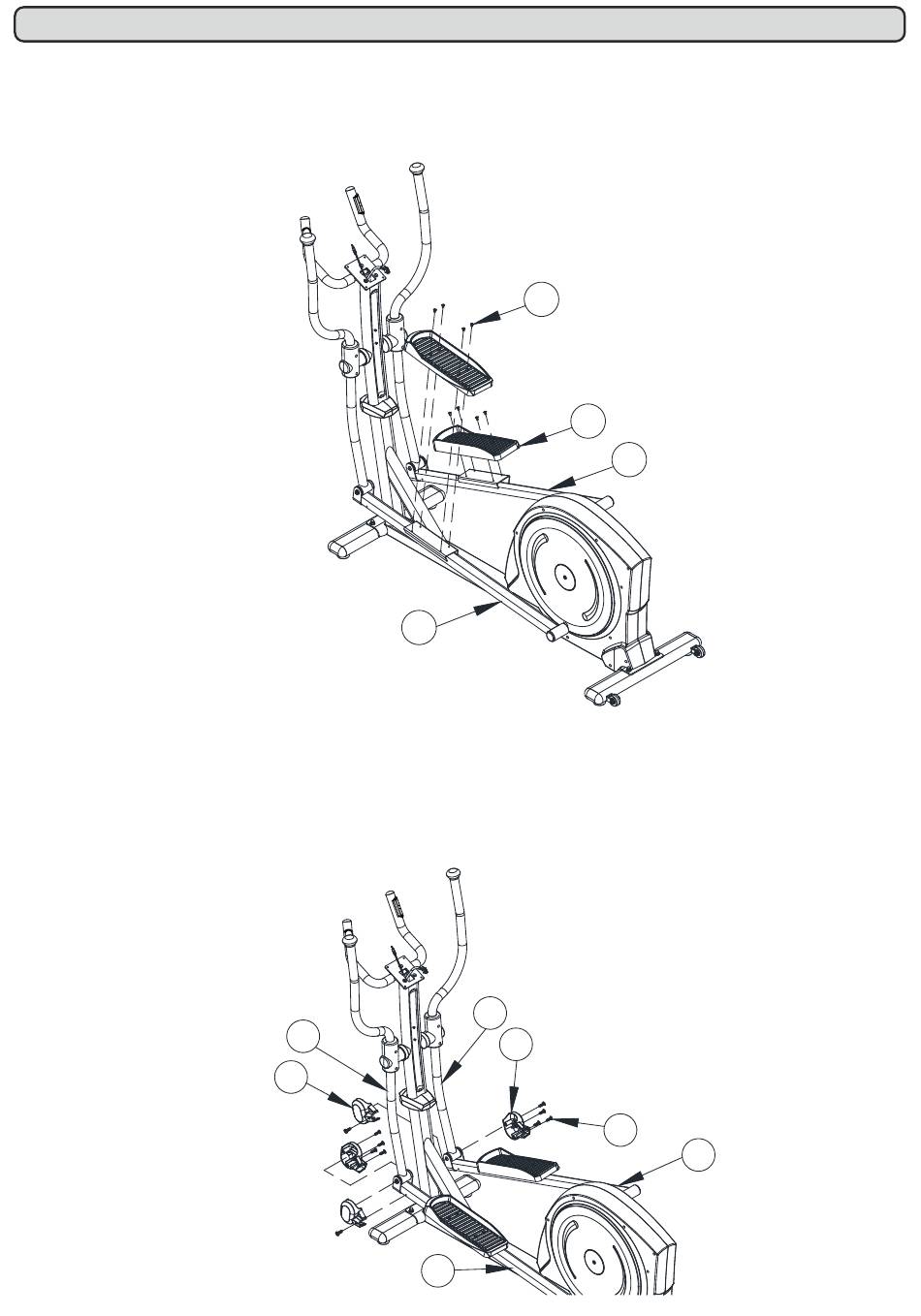

Schritt 9: Montage der Trittflächen
Befestigen Sie die T rittflächen (C12) mit je vier Innensechskantschraube M6x12 (B23) an den Aufnahmen des
rechten und linken Pedalrohres (A05 -links / A06 - rechts).
Achten Sie bei der Ausrichtung der Trittflächen darauf, dass sich der erhöhte Seitenrand der Trittfläche zum Gerät
zeigt.
B23
C12
A06
A05
Schritt 10: Montage der Knickgelenk-Abdeckung
Befestigen Sie die beiden Knickgelenk-Abdeckungen (C19-rechts/C20-links)) mit fünf Blechschrauben
M5x16 (B39) wie im Bild gezeigt am Übergang des linken Pedalrohrs (A05) zum linken Pendelrohr (A03).
Verfahren Sie dann ebenso mit der Knickgelenkabdeckung für den Übergang des rechten Pedalrohrs (A06)
zum rechten Pendelrohr (A04).
A04
A03
C19
C20
B39
A06
A05
10
