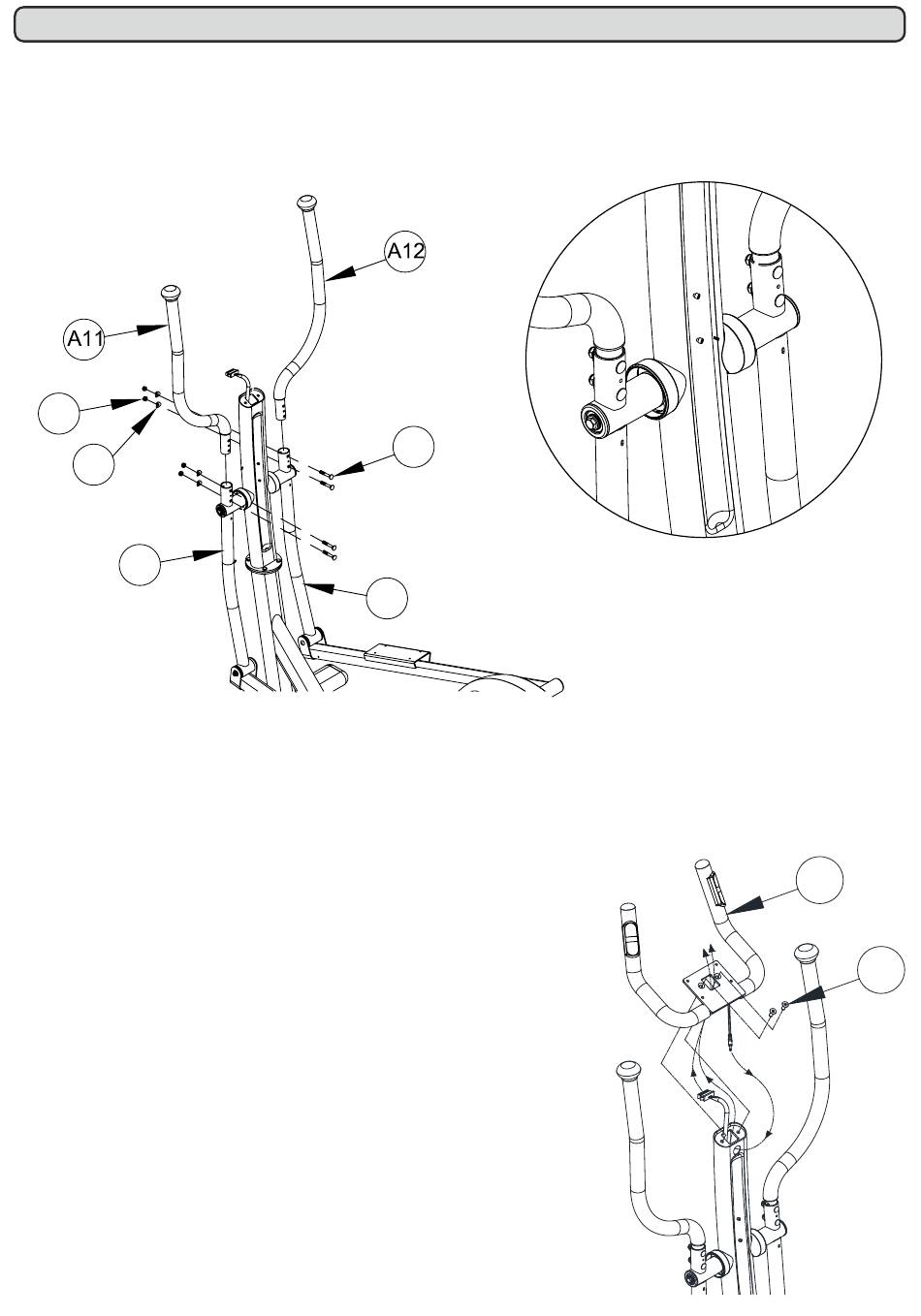

Schritt 5: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A11) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A12) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (B28), zwei Wellenscheiben
M8 (B30) und zwei Sicherungsmuttern M8 (B29).
B29
B28
B30
A03
A04
Schritt 6: Montage des festen Handgriffs
Führen Sie das Kabel, das oben aus dem Lenkerschaft ragt durch die Öffnung in der Cockpithalteplatte des
festen Handgriffs (A14). Befestigen Sie dann den festen Handgriff (A14) mit zwei Innensechskantschraube
M8x25 (B40) am oberen Ende des Lenkerschaftes.
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen
oder beschädigen.
A14
B40
