Maxxus CX 5.0 Bedienungs-/Montageanleitung Seite 9

Montage

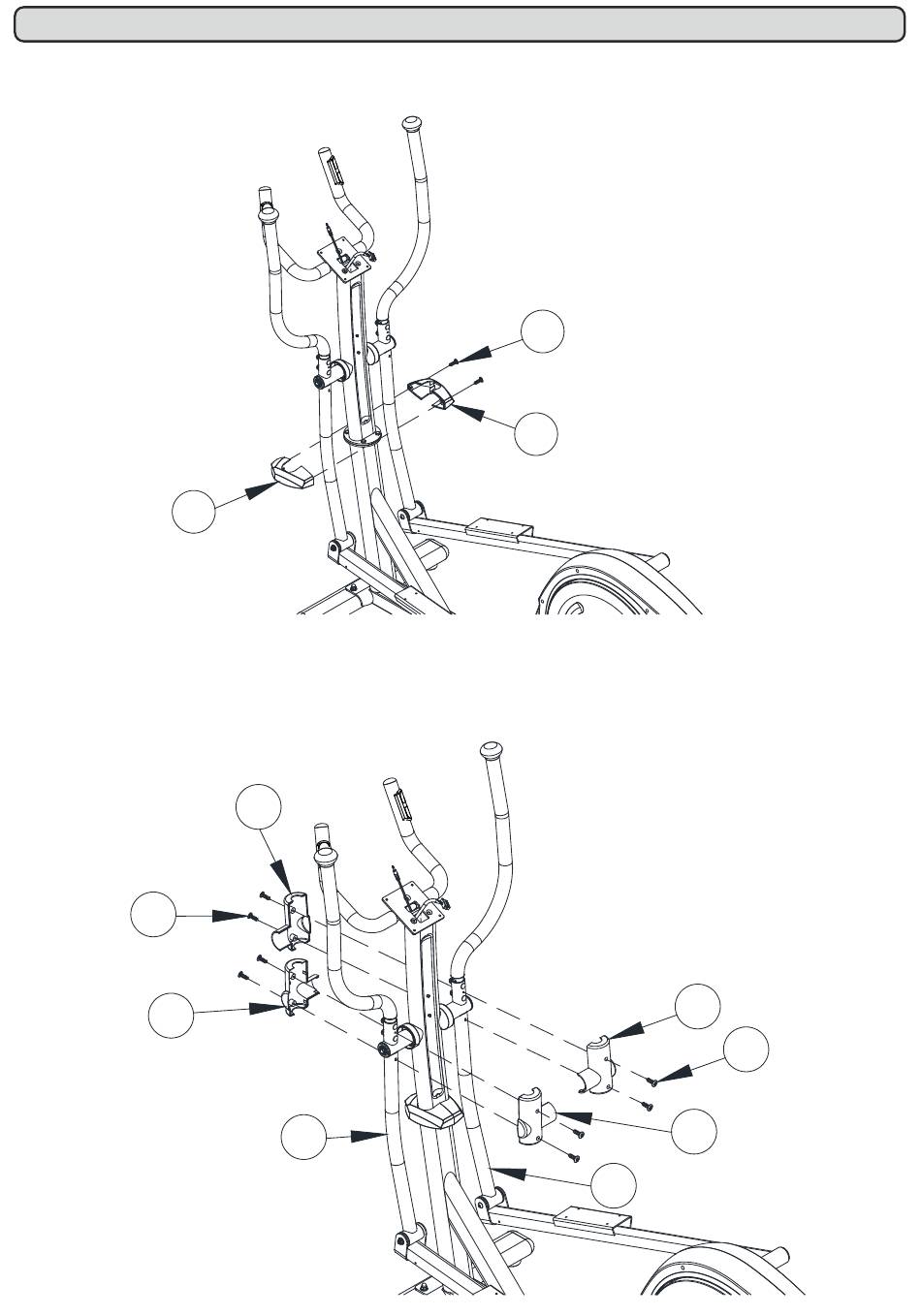

Schritt 7: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen ( C 07-links/C08-rechts) mit
zwei Blechschrauben M5x16 (B39) am Übergang Lenkerschaft zu Basisrahmen.
B39
C08
C07
Schritt 8: Montage der Pendelhandgriff-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C17/C16) mit je zwei Blechschrauben M5x16 (B39)
wie im Bild gezeigt am linken und rechten Pendelrohr (A03-links/A04-rechts).
DEU
C16
B39
C17
C17
B39
C16
A03
A04
