7 . 9 8 7 i 7 . 9 7 2
4 0
q
m m

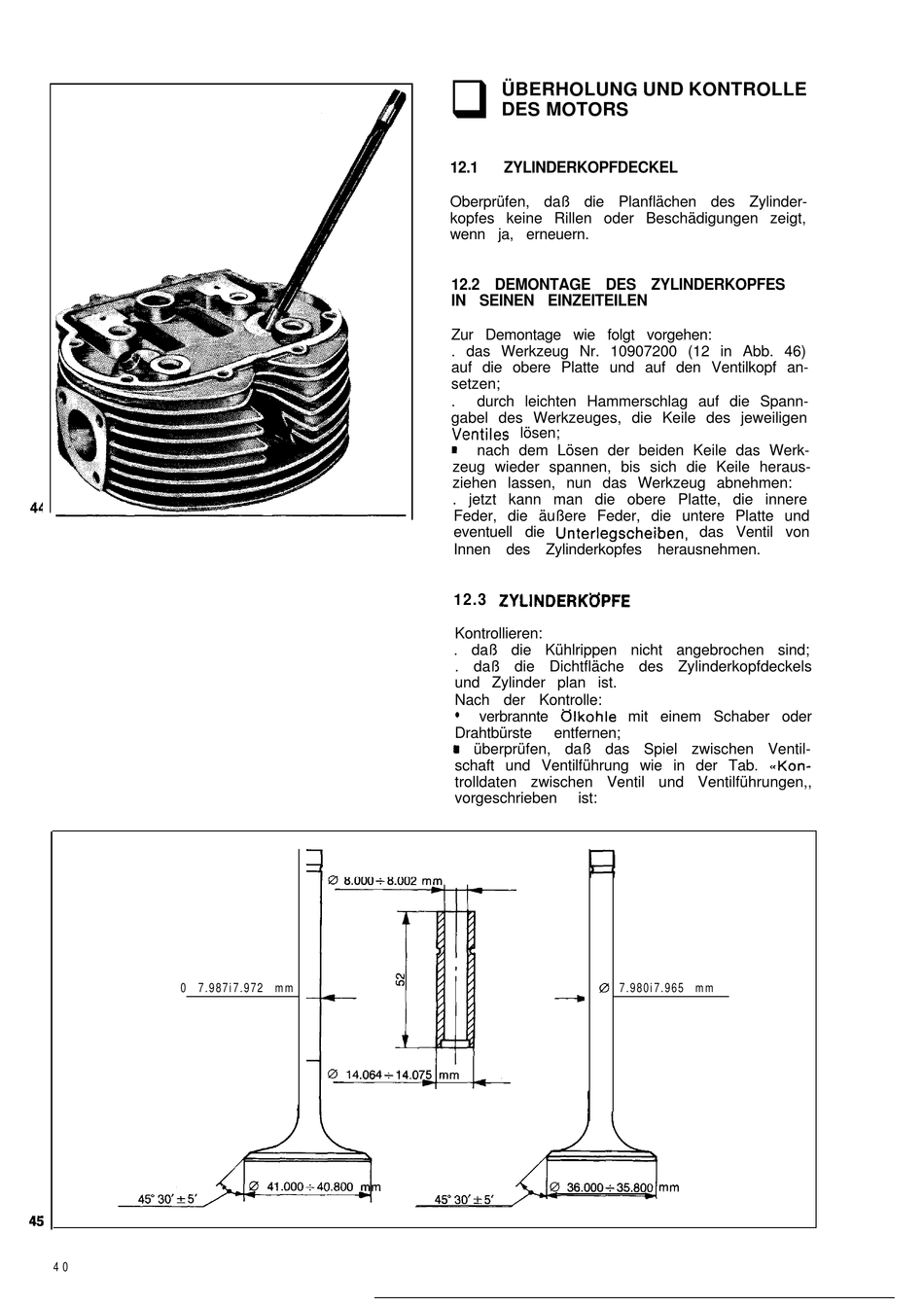

ÜBERHOLUNG UND KONTROLLE
DES MOTORS
12.1
ZYLINDERKOPFDECKEL
Oberprüfen, daß die Planflächen des Zylinder-
kopfes keine Rillen oder Beschädigungen zeigt,
wenn ja, erneuern.
12.2 DEMONTAGE DES ZYLINDERKOPFES
IN SEINEN EINZEITEILEN
Zur Demontage wie folgt vorgehen:
. das Werkzeug Nr. 10907200 (12 in Abb. 46)
auf die obere Platte und auf den Ventilkopf an-
setzen;
.
durch leichten Hammerschlag auf die Spann-
gabel des Werkzeuges, die Keile des jeweiligen
nach dem Lösen der beiden Keile das Werk-
zeug wieder spannen, bis sich die Keile heraus-
ziehen lassen, nun das Werkzeug abnehmen:
. jetzt kann man die obere Platte, die innere
Feder, die äußere Feder, die untere Platte und
eventuell die Unterlegscheiben,
Innen des Zylinderkopfes herausnehmen.
12.3 ZYLINDERKUPFE
Kontrollieren:
. daß die Kühlrippen nicht angebrochen sind;
. daß die Dichtfläche des Zylinderkopfdeckels
und Zylinder plan ist.
Nach der Kontrolle:
l
verbrannte iSlkohle mit einem Schaber oder
Drahtbürste
entfernen;
schaft und Ventilführung wie in der Tab. CcKon-
trolldaten zwischen Ventil und Ventilführungen,,
vorgeschrieben
ist:
das Ventil von
