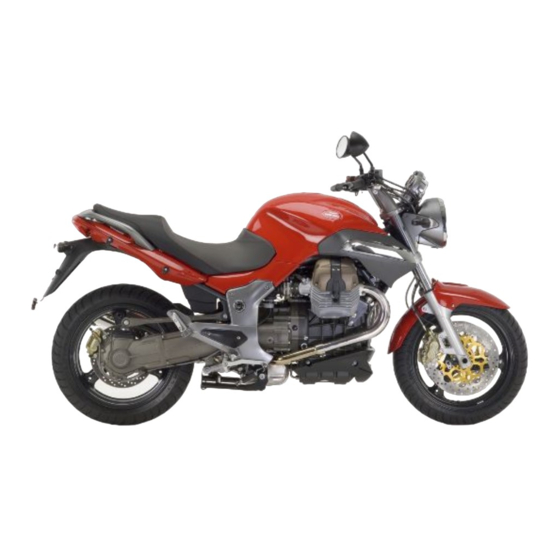

Seite 1 WERKSTATTHANDBUCH 854370 BREVA V1200...
Seite 2: Der Wert Des Services
Langlebigkeit zu gewährleisten. Wir weisen darauf hin, dass die in der vorliegenden Veröffentlichung enthaltenen Beschreibungen und Abbildungen nicht bindend sind; deshalb behält sich Moto Guzzi das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehör vorzunehmen, die zur Optimierung des Produktes oder aus...
Seite 3 Fahrzeugkontrollen detailliert beschrieben sind, muss besonders vorsichtig gearbeitet werden, um Schäden an Personen und Bauteilen zu vermeiden. Um dem Kunden größte Zufriedenheit bei der Fahrzeugnutzung zu bieten, bemüht sich die Moto Guzzi s.p.a. ständig um eine Verbesserung ihrer Produkte und der zugehörigen Dokumentation. Die wichtigsten technischen Änderungen und Änderungen bei den Reparaturverfahren am Fahrzeug werden weltweit allen Moto Guzzi...
Seite 4 Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch den Verfall der Garantieleistungen...
Seite 5 INHALTSVERZEICHNIS TEC ANG ECHNISCHE NGABEN S-WERK PEZIALWERKZEUG WART ARTUNG ELE ANL LEKTRISCHE NLAGE MOT FAHR OTOR AUS DEM AHRZEUG OTOR VERS ENZINVERSORGUNG RAD / FED ADAUFHÄNGUNG EDERUNG AUFB AHRZEUGAUFBAU BREMSA REMSANLAGE KAROS AROSSERIE KON AUS ONTROLLEN VOR USLIEFERUNG...
Seite 6 INHALTSVERZEICHNIS TEC ANG ECHNISCHE NGABEN...
Seite 7: Sicherheitsvorschriften
BREVA V1200 Technische Angaben Vorschriften Sicherheitsvorschriften Kohlenmonoxid Arbeiten bei laufendem Motor sollen in einem offenen bzw. gut belüfteten Raum vorgenommen werden. Den Motor niemals in geschlossenen Räumen laufen lassen. Falls man in geschlossenen Räumen arbeitet, soll ein zum Abführen der Abgase geeignetes System verwendet werden.
Seite 8: Wartungsvorschriften
BREVA V1200 Technische Angaben VON KINDERN FERNHALTEN. Brems- und Kupplungsflüssigkeit DIE BREMS- UND KUPPLUNGSFLÜSSIGKEIT KANN LACKIERTE KUNSTSTOFF- ODER GUM- MIOBERFLÄCHEN BESCHÄDIGEN. BEI WARTUNG DER BREMS- ODER KUPPLUNGSANLAGE SOLLEN DIESE TEILE MIT EINEM SAUBEREN TUCH GESCHÜTZT WERDEN. BEI AUSFÜHRUNG DER WARTUNGSARBEITEN AN DEN ANLAGEN IMMER SCHUTZBRILLEN TRAGEN. DIE BREMS- UND KUPPLUNGSFLÜSSIGKEIT IST HÖCHSTGEFÄHRLICH FÜR DIE AUGEN.
Seite 9: Wiedereinbau Der Bauteile
Achtung DIE LAGER MÜSSEN SICH FREI, OHNE KLEMMUNG UND GERÄUSCHE DREHEN LASSEN. AN- DERNFALLS MÜSSEN SIE AUSGEWECHSELT WERDEN. • Ausschließlich ORIGINAL-ERSATZTEILE Moto Guzzi verwenden. • Ausschließlich die empfohlenen Schmiermittel und Verbrauchsmaterialien verwenden. • Die Teile (wenn möglich) vor dem Wiedereinbau einschmieren.
Seite 10 BREVA V1200 Technische Angaben • Sicherstellen, dass die Kabel an die Innenanschlüsse der Kabelstecker richtig angecrimpt sind. • Beide Kabelstecker einstecken und prüfen, ob sie richtig einrasten (falls die Häkchen vor- handen sind, ist ein typisches "Klick" zu hören). Achtung NICHT AN DEN KABELN ZIEHEN, UM DIE STECKER ABZUTRENNEN.
Seite 11: Fahrgestell- Und Motornummer
Technische Angaben BEI DER VORGESEHENEN KILOMETERZAHL DIE IN DER TABELLE "ENDE EINFAHRZEIT" IM ABSCHNITT WARTUNGSPROGRAMM VORGESEHENEN ARBEITEN BEI EINEM OFFIZIELLEN Moto Guzzi-VERTRAGSHÄNDLER AUSFÜHREN LASSEN, UM SCHÄDEN AN PERSONEN ODER AM FAHRZEUG ZU VERMEIDEN. • Zwischen 1000 km (625 mi) und 2000 km (1250 mi) lebhafter fahren, die Geschwindigkeit variieren und nur für kurze Zeit mit Höchstgeschwindigkeit fahren, so dass sich die Bauteile...
Seite 12: Ausmasse Und Gewicht
BREVA V1200 Technische Angaben MOTORNUMMER Die Motornummer ist auf der linken Seite, in der Nähe des Kontrolldeckels für den Motorölstand, eingestanzt. Ausmaße und Gewicht AUSMASSE UND GEWICHT Technische Angabe Beschreibung/ Wert Länge 2195 mm (86.4 in) Breite 870 mm (34.2 in) Gesamthöhe...
Seite 13 BREVA V1200 Technische Angaben Technische Angabe Beschreibung/ Wert Getriebe mechanisches 6-Gang-Getriebe mit Schaltpedal an der linken Motorseite Übersetzungsverhältnisse Schaltung 1. Gang 17/38 = 1:2,2353 Übersetzungsverhältnisse Schaltung 2. Gang 20/34 = 1:1,7 Übersetzungsverhältnisse Schaltung 3. Gang 23/31 = 1:1,3478 Übersetzungsverhältnisse Schaltung 4. Gang 26/29 = 1:1,1154 Übersetzungsverhältnisse Schaltung 5.
Seite 14: Abmessungen Aundb
BREVA V1200 Technische Angaben Technische Angabe Beschreibung/ Wert Vorne Hydraulische Teleskopgabel Ø 45 mm (1.77 in). Durchfedern Rad 120 mm (4.72 in) Hinten Einarm mit progressiver Federung, in Zugstufe regulierbarer Einzelstoßdämpfer mit ergonomischem Griff zur Einstellung der Federvorspannung. Durchfedern Rad 140 mm (5.5 in)
Seite 15 BREVA V1200 Technische Angaben Anzugsmomente ZYLINDERKÖPFE Name Drehmoment-Richtwerte in Nm Öl-Einfüllschraube (2) 25 Nm (18.44 lbf ft) Stiftschraube Auspuffanlage (4) 10 Nm (7.38 lbf ft) - Loctite 648 Mutter für Schwinghebelhalterung M10x1,5 (8) 15 Nm (11.06 lbf ft) + 90° + 90°...
Seite 16 BREVA V1200 Technische Angaben LICHTMASCHINE Name Drehmoment-Richtwerte in Nm Befestigungsschraube Lichtmaschine TCEI M8x45 (1) 22 Nm (16.23 lbf ft) Befestigungsmutter Lichtmaschine M10x1,5 (1) 30 Nm (22.13 lbf ft) Mutter Lichtmaschinen-Riemenscheibe an Kurbelwelle M16 80 Nm (59 lbf ft) - Loctite 243...
Seite 17 BREVA V1200 Technische Angaben Name Drehmoment-Richtwerte in Nm Befestigung Zugstange (Mutter) 10 Nm Befestigung Stift Schalthebel/ Bremshebel 10 Nm Befestigung Schalthebel/ Gangvorwähler 10 Nm Feder-Einhakstift 4 Nm SEITENSTÄNDER Name Drehmoment-Richtwerte in Nm Befestigung Ständerblech am Motor 80 Nm Befestigungsbolzen Seitenständer...
Seite 18 BREVA V1200 Technische Angaben VORDERE BREMSANLAGE Name Drehmoment-Richtwerte in Nm Befestigung rechter und linker Bremssattel Vorderradbremse 40 Nm HINTERE BREMSANLAGE Name Drehmoment-Richtwerte in Nm Befestigung Bremssattel Hinterradbremse 50 Nm Bolzen Hinterradbremshebel 15 Nm Befestigung Bremsflüssigkeitsbehälter Hinterradbremse 3 Nm Befestigung Halterung Bremsflüssigkeitsbehälter Hinterrad-...
Seite 19: Zulässige Messwerte
BREVA V1200 Technische Angaben Name Drehmoment-Richtwerte in Nm Befestigung Rückstrahler an Halterung 4 Nm Befestigung Rückstrahler-Halterung an Nummernschildhalter 4 Nm Befestigung Nummernschildbeleuchtung an Nummernschild- 4 Nm halter ERGÄNZUNGEN Name Drehmoment-Richtwerte in Nm Befestigung Zündschloss - Abrissschraube - Nm Befestigung Zündschloss...
Seite 20: Motorgehäuse - Kurbelwelle Pleuel
BREVA V1200 Technische Angaben Kolbenringe Die Kolbenringe und den Ölabstreifer kontrollieren. An jedem Kolben befinden sich: 1 Oberer Kolbenring. 1 Zwischen-Kolbenring. 1 Kolbenring Ölabstreifer. Die Kolbenringstöße müssen versetzt zueinander eingebaut werden. Einbauspiele zwischen Kolbenringstärke und Kolbenringnut am Kolben. Kolbenringe und Ölabstreifer 0,030 - 0,065 mm (0.00118 - 0.00256 in) Öffnung der Kolbenringstöße bei im Zylinder eingesetzten Kolbenringen:...
Seite 21: Werte Für Einbauspiel Der Stössel Mit Sitz Am Kurbelgehäuse (Produk- Tion)
BREVA V1200 Technische Angaben WERTE FÜR EINBAUSPIEL DER STÖSSEL MIT SITZ AM KURBELGEHÄUSE (PRODUK- TION) Technische Angabe Beschreibung/ Wert Durchmesser Lagergehäuse 22,021 ÷ 22,000 mm (0.86697 ÷ 0.86614 inch) Außendurchmesser Stößel 21,996 ÷ 21,978 mm (0.86598 ÷ 0.86527 inch) Einbauspiele 0,004 ÷...
Seite 22 INHALTSVERZEICHNIS S-WERK PEZIALWERKZEUG...
Seite 23 BREVA V1200 Spezialwerkzeug SPEZIALWERKZEUG Lager-Kennziffer Beschreibung 05.94.86.30 Werkzeug zum Spannen des Riemens 05.91.17.30 Kegel zum Einsetzen der vorderen Ab- deckung 05.91.25.30 Öffnen des Getriebegehäuses 05.90.19.30 Ausbau der internen Zündkerze 05.92.80.30 Schellenspanner 05.92.72.30 Schlagdorn Dichtungsring Deckel Ventil- steuerung S-WERK - 23...
Seite 24 BREVA V1200 Spezialwerkzeug Lager-Kennziffer Beschreibung 01.92.91.00 Schlüssel zum Ausbau Deckel an der Öl- wanne und Filter 05.90.25.30 Halter Getriebegehäuse 19.92.96.00 Skalenscheibe für Kontrolle Phasenab- gleich Ventilsteuerung und Zündung 17.94.75.60 Blinker für Kontrolle Phasenabgleich Ventilsteuerung und Zündung 12.91.18.01 Werkzeug zum Blockierung von Schwungrad und Anlasser-Zahnkranz 12.91.36.00...
Seite 25 BREVA V1200 Spezialwerkzeug Lager-Kennziffer Beschreibung 30.90.65.10 Werkzeug zum Einbau der Kupplung 14.92.71.00 Werkzeug zum Einbau Dichtungsring an Flansch Lichtmaschinenseite 12.91.20.00 Werkzeug zum Einbau Flansch Lichtma- schinenseite komplett mit Dichtungsring an Kurbelwelle 19.92.71.00 Werkzeug zum Einbau Dichtungsring an Flansch Lichtmaschinenseite 14.92.73.00...
Seite 26 BREVA V1200 Spezialwerkzeug Lager-Kennziffer Beschreibung 000019663300 Werkzeug zum Ausbau Kupplungswelle 30.91.28.10 Blockieren des Kupplungsgehäuses 05.90.27.30 Halterung für Getriebegehäuse 05.90.27.31 Puffer für Öldichtring Getriebegehäuse 05.90.27.32 Werkzeuggriff 05.90.27.33 Puffer für Kugelgelenkdichtung 05.90.27.34 Schlüssel für Ritzel-Gewindering S-WERK - 26...
Seite 27 BREVA V1200 Spezialwerkzeug Lager-Kennziffer Beschreibung 05.90.27.35 Puffer für Ritzel-Öldichtring 05.90.27.36 Halterung für Kegelräderpaar GU14912603 Nutmutterschlüssel für Gewindering Be- festigung inneres Gehäuse Kupplung Welle S-WERK - 27...
Seite 28: Wartung
INHALTSVERZEICHNIS WART ARTUNG...
Seite 29 BREVA V1200 Wartung Tabelle Wartungsprogramm ANMERKUNG BEI SPORTLICHER FAHRWEISE ODER WENN DAS FAHRZEUG AUF NASSEN UND STAUBIGEN STRASSEN BZW. AUF UNEBENEM GELÄNDE BENUTZT WIRD, MÜSSEN DIE INSPEKTIONS- UND WARTUNGSARBEITEN DOPPELT SO HÄUFIG VORGENOMMEN WERDEN. BEI JEDEM START Arbeit Motoröldruckkontrolle - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln...
Seite 30 BREVA V1200 Wartung Arbeit Lenklager und Lenkspiel - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Radlager - Kontrollieren und reinigen, einstellen, einschmieren und gegebenenfalls auswechseln Bremsscheiben - Kontrollieren und reinigen, einstellen oder gegebenenfalls auswechseln Luftfilter - Kontrollieren und reinigen, einstellen, schmieren und gegebenenfalls wechseln Motorölfilter - Wechseln...
Seite 31 BREVA V1200 Wartung CHERSTELLEN, DASS DIESE VOLLKOMMEN SAUBER SIND. Wechseln Achtung DER ÖLWECHSEL MUSS BEI WARMER EINHEIT VORGENOMMEN WERDEN, DA UNTER DIE- SEN BEDINGUNGEN DAS ÖL FLÜSSIG UND DAHER LEICHT ZU ENTLEEREN IST. ANMERKUNG UM DAS ÖL AUF BETRIEBSTEMPERATUR ZU BRINGEN, EINIGE km (mi) FAHREN.
Seite 32 BREVA V1200 Wartung DAS RICHTIGE VERFAHREN SIEHT VOR, DASS DIE KONTROLLE NACH EINER FAHRT VON UNGEFÄHR 15 km (10 mi) VORGENOMMEN WIRD. • Den Motor abstellen. • Das Fahrzeug senkrecht, mit beiden Rädern auf dem Boden halten. • Den Messstab (1) abschrauben und entfernen.
Seite 33: Kontrolle Und Nachfüllen
BREVA V1200 Wartung • Die Einfüllschraube (3) abschrauben und entfernen. • Das Öl ablassen und einige Minuten in den Behälter tropfen lassen. • Die Dichtungs-Unterlegscheiben an der Öl-Ablassschraube (2) kontrollie- ren und gegebenenfalls wechseln. • Die am Magneten der Öl-Ablass- schraube (2) anhaftenden Metallreste entfernen.
Seite 34 BREVA V1200 Wartung DAS RICHTIGE VERFAHREN SIEHT VOR, DASS DIE KONTROLLE NACH EINER FAHRT VON UNGEFÄHR 15 km (10 mi) VORGENOMMEN WIRD. • Den Motor abstellen. • Das Fahrzeug senkrecht, mit beiden Rädern auf dem Boden halten. • Den Inspektionsdeckel (1) auf der rechten Seite des Getriebes aus- schrauben.
Seite 35 BREVA V1200 Wartung • Den Einfüllverschluss (1) wieder festschrauben. Achtung DER FLÜSSIGKEIT KEINE ZUSATZSTOFFE ODER ANDE- RE SUBSTANZEN BEIFÜGEN. FALLS TRICHTER ODER ÄHNLICHE HILFSMITTEL VERWENDET WERDEN, SI- CHERSTELLEN, DASS DIESE VOLLKOMMEN SAUBER SIND. Luftfilter • Den Kraftstofftank ausbauen. • Den Kabelstecker vom Lufttemperatur- sensor trennen.
Seite 36 BREVA V1200 Wartung • Den Deckel vom Luftfiltergehäuse an- heben. • Das Schallschutzpaneel entfernen. • Den Luftfilter entfernen. • Das Ansaugrohr mit einem sauberen Lappen verschließen, um ein eventu- elles Eindringen von Fremdkörpern in den Ansaugtrakt zu vermeiden. ANMERKUNG DEN MOTOR NIE MIT AUSGEBAUTEM LUFTFILTER STAR- TEN.
Seite 37: Füllstandkontrolle
BREVA V1200 Wartung • Die Mutter (1) lösen. • Mit einem Schraubenzieher die Stell- schraube (2) soweit verstellen, bis fol- gende Werte für das Spiel erreicht sind: - Einlassventil 0,10 mm (0.0039 in). - Auslassventil 0,15 mm (0.0059 in). •...
Seite 38 BREVA V1200 Wartung Nachfüllen Vorderradbremse: • Mit einem Kreuzschlitzschraubenzie- her die zwei Schrauben (1) am Brems- flüssigkeitsbehälter (2) abschrauben. • Den Deckel (3) zusammen mit den Schrauben (1) anheben und entfernen. • Die Dichtung (4) entfernen. Hinterradbremse: • Den Deckel (5) abschrauben und ent- fernen.
Seite 39 DER BREMSBELÄGE BREMSFLÜSSIGKEIT AUSTRETEN KANN. DIE BREMSWIRKUNG KONTROLLIEREN. BEI EINEM ZU GROSSEN SPIEL DES BREMSHEBELS ODER BEI NACH- LASSEN DER BREMSWIRKUNG WENDEN SIE SICH BITTE AN EINEN OFFIZIELLEN Moto Guzzi Vertragshändler, DA EVENTUELL DIE BREMSANLAGE ENTLÜFTET WERDEN MUSS. WART - 39...
Seite 40 INHALTSVERZEICHNIS ELE ANL LEKTRISCHE NLAGE...
Seite 41: Anbringung Der Bauteile
BREVA V1200 Elektrische Anlage Anbringung der Bauteile Zeichenerklärung: 1 Spule 2 Armaturenbrett 3 Kraftstoffpumpe 4 Einspritzdüse ELE ANL - 41...
Seite 42: Installation Elektrische Anlage
BREVA V1200 Elektrische Anlage 5 Potentiometer Drosselklappe 6 Kippsensor 7 Rücklicht 8 Batterie 9 Hauptsicherungen 10 Lambdasonde 11 Sensor Ansaugluft-Temperatur 12 Nockenwellensensor 13 Zusatzsicherungen 14 Sensor Zylinderkopftemperatur 15 Motor-Zündelektronik 16 Sensor Lufttemperatursensor Armaturenbrett 17 Scheinwerfer 18 Zündschloss mit integrierter Wegfahrsperren-Antenne...
Seite 43: Allgemeiner Schaltplan
BREVA V1200 Elektrische Anlage Allgemeiner Schaltplan Zeichenerklärung: 1. Multi-Kabelstecker 2. Kupplungsschalter 3. Anlasserrelais ELE ANL - 43...
Seite 44 BREVA V1200 Elektrische Anlage 4. Lichtrelais 5. Rechter Licht-Wechselschalter 6. LED Beleuchtung Taste WARNBLINKANLAGE 7. Taste WARNBLINKANLAGE 8. Hupe 9. Linker Licht-Wechselschalter 10.Thermistor Lufttemperatur Armaturenbrett 11.Armaturenbrett 12.Zündschloss 13.Antenne Wegfahrsperre 14.Beheizte Handgriffe 15.Schalter Handgriffheizung 16.Hinterer rechter Blinker 17.LED-Rücklicht 18.Hinterer linker Blinker 19.Nummerschildbeleuchtung...
Seite 45 BREVA V1200 Elektrische Anlage 42.Externe Zündkerze rechter Zylinder 43.Interne Zündkerze linker Zylinder 44.Externe Zündkerze linker Zylinder 45.Doppelspule rechter Zylinder 46.Doppelspule linker Zylinder 47.Rechte Einspritzdüse 48.Linke Einspritzdüse 49.Geschwindigkeitssensor 50.Kippsensor 51.Pick-Up Schwungrad 52.Abschirmung Pick-Up-Kabel 53.ECU Zündelektronik 54.Vorderer linker Blinker 55.Standlichtlampe 56.Abblendlichtlampe 57.Fernlichtlampe 58.Scheinwerfer...
Seite 46: Schlüssel Einstecken
BREVA V1200 Elektrische Anlage Überprüfungen und Kontrollen Armaturenbrett Diagnose Änderungen des CODE Ist der eigene Code bekannt, reicht es aus zunächst diesen und anschließend dann einen neuen Code einzugeben, der dann automatisch gespeichert wird. Bei einem neuen Fahrzeug ist der Kunden-Code: 00000 CODE Rückstellen...
Seite 47 BREVA V1200 Elektrische Anlage Fehler Motor-Temperatur C.C. Vcc ECU 14 Fehler Motor-Temperatur D.C. Gnd ECU 15 Fehler Luft-Temperatur C.C. Vcc ECU 16 Fehler Luft-Temperatur D.C. Gnd ECU 17 Fehler Batterie niedrig ECU 20 Fehler Lambdasonde ECU 21 Fehler Zündspule 1 C.C. Vcc ECU 22 Fehler Zündspule 1 C.C.
Seite 48: Fehler Löschen
Nähe Diagnose-Steckers für das Einspritzsystem. Zum Anschluss an das Axone-Kabel muss der Di- tech-Kabelstecker aus der Konfektion Axone 2000 Aprilia-Moto Guzzi benutzt werden. FUNKTION SCHLÜSSEL ÄNDERN Diese Funktion kann genutzt werden: 1) Wenn ein Schlüssel verloren wurde, kann der Vertragshändler den verlorenen Schlüssel sperren.
Seite 49: Anlage Batterieladung
BREVA V1200 Elektrische Anlage Bei Einbau eines neuen Zündschlosses sieht das Verfahren in Einzelnen wie folgt aus: Nachdem der Schlüssel auf ON gestellt wurde, wird zur Eingabe des Kunden-Code aufgefordert, weil das Armatu- renbrett den Schlüssel nicht erkennt. Es muss der Kunden-Code eingegeben werden.
Seite 50: Füllstandanzeiger
BREVA V1200 Elektrische Anlage Füllstandanzeiger Benzinpumpe Stromaufnahme: 3,5 A (zwischen Pin 1 und 2 bei einer Spannung von 12V messen). Benzinstandgeber Widerstand (zwischen Pin 3 und 4 messen). • 250 - 300 Ohm, mit Benzinstand gleich 0 Liter (0 UK gal);...
Seite 51: Zusatzsicherungen
BREVA V1200 Elektrische Anlage Sicherungen ZUSATZSICHERUNGEN A - Bremslicht, Hupe, Beleuchtung Schalter Warn- blinkanlage, Spule Lichtrelais (15 A). B - Standlichter, Spule Anlasserrelais, Lichthupe (15 A). C - Benzinpumpe, Spulen, Einspritzdüsen (20 A). D - Heizvorrichtung Lambdasonde, zusätzliche Einspritz-Relaisspule, Anlasser-Relaisspule, Stromversorgung Geschwindigkeitssensor(15 A).
Seite 52 BREVA V1200 Elektrische Anlage 10 Steuerung Spule rechte Zylinder 11 Nicht benutzt 12 Nicht benutzt 13 Nicht benutzt 14 Signal Lufttemperatur 15 Nicht benutzt 16 Nicht benutzt 17 Schrittmotor (+) 18 Schrittmotor (-) 19 Schrittmotor (-) 20 Stromversorgung 5V (NTC-Sensoren)
Seite 53 BREVA V1200 Elektrische Anlage 6 Steuerung Zusatzrelais Pin 86 7 Leitung Wegfahrsperre 8 Steuerung Anlasserrelais Pin 85 9 Nicht benutzt 10 Nicht benutzt 11 Steuerung negativ Lambdasonde 12 Nicht benutzt 13 Nicht benutzt 14 Nicht benutzt 15 Nicht benutzt 16 Leitung K (Diagnose)
Seite 54: Geschwindigkeitssensor
BREVA V1200 Elektrische Anlage Batterie 12 V - 18 Ampere/Stunde Geschwindigkeitssensor Sensor des Typs aktiver Induktions-Sensor Kabelstecker mit 3 Pin (Stromversorgung - Signal- Masse) Motordrehzahlsensor Der Nockenwellensensor erfasst die Motordreh- zahl und die Phase von jedem Zylinder in Bezug auf OT.
Seite 55: Motortemperatursensor
BREVA V1200 Elektrische Anlage Drosselklappensensor Ausgangsspannung 0,55 - 4,4 V (variabel abhän- gig von der Drosselklappen-Position, muss zwi- schen Pin C und A gemessen werden). Motortemperatursensor Dieser Sensor, der mit 5V versorgt wird, ist ein Sensor mit NTC-Eigenschaften. Er sendet an die Zündelektronik ein von der Temperatur abhängi-...
Seite 56: Lufttemperatursensor
BREVA V1200 Elektrische Anlage Lufttemperatursensor Sensor des Typs NTC-Sensor IDERSTAND UFTTEMPERATURSENSOR Elektrische Angaben Beschreibung/ Wert Widerstand bei -40 °C (-40 °F) 100,950 kOhm Widerstand bei 0 °C (32 °F) 9,750 kOhm Widerstand bei 10 °C (50 °F) 5,970 kOhm Widerstand bei 20 °C (68 °F) 3,750 kOhm Widerstand bei 30 °C (86 °F)
Seite 57 BREVA V1200 Elektrische Anlage Spule Technische angaben Widerstand Hauptwicklung: 0,9 - 1,1 Ω (gemessen zwischen Pin 1 und 15) Widerstand Nebenwicklung: 6,5 - 7,2 KΩ. Motoröldrucksensor Die Störung Öldrucksensor wird angezeigt, wenn bei abgestelltem Motor und Zündschlüssel auf ON der Sensor nicht als leitend erfasst wird (offen).
Seite 58: Lufttemperatursensor Am Cockpit
BREVA V1200 Elektrische Anlage Lufttemperatursensor am Cockpit Technische angaben Widerstand 10 kOhm (bei einer Temperatur von 25°C - 77°F) Widerstand 32,5 kOhm (bei einer Temperatur von 0°C - 32°F) Armaturenbrett PIN DIENT FÜR 1 + SCHLÜSSEL 2 STEUERUNG RECHTER BLINKER 3 ÖLDRUCKSENSOR...
Seite 59: Schalter Handgriffheizung
BREVA V1200 Elektrische Anlage 25 SCHALTER HANDGRIFFHEIZUNG 26 CAN L 27 CAN H 28 LEITUNG K 29 - 30 ANTENNE 1 31 - 32 - 33 - 34 EINSCHALTEN HINTERER RECHTER BLIN- 35 EINSCHALTEN VORDERER RECHTER BLINKER 36 EINSCHALTEN HINTERER LINKER BLIN-...
Seite 60 INHALTSVERZEICHNIS MOT FAHR OTOR AUS DEM AHRZEUG...
Seite 61: Ausbau Des Motors Vom Fahrzeug
BREVA V1200 Motor aus dem Fahrzeug Ausbau des Motors vom Fahrzeug • Um mit dem Ausbau des Motorblocks weiter machen zu können, müssen vorher das Luftfiltergehäuse und der Ölwannenschutz ausgebaut und die Batterie getrennt werden. • Die Schwinge komplett mit dem Kegel- räderpaar entfernen.
Seite 62 BREVA V1200 Motor aus dem Fahrzeug • Den Kabelstecker des Stepper-Motors trennen. • Den Kabelstecker vom Motortempera- tursensor trennen. • Den Kabelstecker vom Sensor Dros- selklappenstellung trennen. MOT FAHR - 62...
Seite 63 BREVA V1200 Motor aus dem Fahrzeug • Den Kabelstecker vom Nockenwellen- sensor trennen. • Den Kabelstecker von der Lichtma- schine trennen. • Den Kabelstecker vom Leerlaufsensor trennen. MOT FAHR - 63...
Seite 64 BREVA V1200 Motor aus dem Fahrzeug • Die zwei Schrauben lösen und ab- schrauben. • Die Schutzabdeckung vom Anlasser- motor abnehmen. • Die Schraube lösen und abschrauben. • Die Massekabel trennen. • Die Kabelstecker des Anlassermotors trennen. MOT FAHR - 64...
Seite 65 BREVA V1200 Motor aus dem Fahrzeug • Den Kabelstecker von der Lambda- sonde trennen. • Einen Auffangbehälter vorbereiten. • Die Entlüftungsleitung der Kupplung lösen. • Das Kupplungsöl ablassen. • Die Befestigungsschraube der Kupp- lungsölleitung abschrauben und ent- fernen und die Unterlegscheibe aufbe- wahren.
Seite 66 BREVA V1200 Motor aus dem Fahrzeug • Den oberen Befestigungs-Schraubbol- zen des Kühlers abschrauben und ent- fernen. • Den unteren Schraubenbolzen ab- schrauben und entfernen und die Un- terlegscheibe aufbewahren. • Den unteren Bolzen entfernen und die Unterlegscheibe aufbewahren. •...
Seite 67 BREVA V1200 Motor aus dem Fahrzeug • Die Schelle lösen. • Die Schrauben lösen und abschrau- ben und die Unterlegscheiben aufbe- wahren. • Die Auspuffkrümmer entfernen. • Den Katalysator ausbauen. MOT FAHR - 67...
Seite 68 BREVA V1200 Motor aus dem Fahrzeug • Den Ständer Motorhalterung aufstel- len. • Von beiden Seiten arbeiten und die vordere Befestigungsschraube ab- schrauben und entfernen. • Die Kabel aus den Schellen nehmen. • Die beiden Befestigungsschrauben der Öldampf-Sammelleitung ab- schrauben und entfernen.
Seite 69: Installation Des Motors Am Fahrzeug
BREVA V1200 Motor aus dem Fahrzeug • Den Motor teilweise absenken. • Den Kabelstecker vom Öldrucksensor trennen. • Den Motor vollständig absenken. Installation des Motors am Fahrzeug • Mit dem an einer Hebevorrichtung ge- sicherten Fahrzeugrahmen und Motor anheben und in Position bringen.
Seite 70 BREVA V1200 Motor aus dem Fahrzeug • Die Öldampf-Sammelleitung anbrin- gen. • Die beiden Schrauben festschrauben. • Von beiden Seiten arbeiten und die vordere Befestigungsschraube fest- schrauben. • Den Katalysator einbauen. • Die Auspuffkrümmer einbauen. MOT FAHR - 70...
Seite 71 BREVA V1200 Motor aus dem Fahrzeug • Die Unterlegscheiben anbringen und die Muttern festziehen. • Die Schelle festziehen. • Den Hauptständer anbringen. • Den unteren Bolzen komplett mit Un- terlegscheibe einsetzen. MOT FAHR - 71...
Seite 72 BREVA V1200 Motor aus dem Fahrzeug • Die Unterlegscheibe anbringen und die untere Motor-Befestigungsmutter mit dem angegebenen Drehmoment festziehen. • Den Ölkühler anbringen. • Den oberen Befestigungs-Schraubbol- zen festziehen. • Die Kabelstecker an der Hupe an- schließen. • Die Kupplungsölleitung mit der Schraube und den entsprechenden Unterlegscheiben befestigen.
Seite 73 BREVA V1200 Motor aus dem Fahrzeug • Die Entlüftungsleitung der Kupplung anbringen. • Die Kupplungsanlage füllen. • Den Kabelstecker der Lambdasonde anschließen. • Den Kabelstecker des Anlassermotors anbringen. • Die Mutter festschrauben und die Gummikappe anbringen. • Die Massekabel anbringen.
Seite 74 BREVA V1200 Motor aus dem Fahrzeug • Die Schraube festschrauben. • Die Schutzabdeckung am Anlasser- motor anbringen. • Die zwei Schrauben festschrauben. • Den Kabelstecker des Leerlaufsen- sors anschließen. • Die Kabelstecker der Lichtmaschine anschließen. MOT FAHR - 74...
Seite 75 BREVA V1200 Motor aus dem Fahrzeug • Den Kabelstecker am Nockenwellen- sensor anschließen. • Den Kabelstecker am Sensor Drossel- klappenstellung anschließen. • Den Kabelstecker Motortemperatur- sensor anschließen. MOT FAHR - 75...
Seite 76 BREVA V1200 Motor aus dem Fahrzeug • Den Kabelstecker des Stepper-Motors anschließen. • Die Gaszüge richtig einbauen und das Spiel einstellen. • Die Kabelstecker an den Einspritzdü- sen anschließen. MOT FAHR - 76...
Seite 77 BREVA V1200 Motor aus dem Fahrzeug • Die vier Zündkerzenstecker anschlie- ßen. • Die komplette Schwinge, die Reakti- onsstange, das Hebelwerk, den Bremssattel und das Hinterrad wieder einbauen. MOT FAHR - 77...
Seite 78 INHALTSVERZEICHNIS OTOR...
Seite 79 BREVA V1200 Motor Getriebe Schema ZEICHENERKLÄRUNG: 1. Kugellager 2. Sprengring MOT - 79...
Seite 80 BREVA V1200 Motor 3. Abstandscheibe 4. Stift 5. Schaltwalze komplett 6. Kugellager 7. Feder 8. Abstandhalter 9. Sprengring 10. Anlaufscheibe 11. Kupplungsbolzen 12. Zahnrad 13. Sprengring 14. Bundring 15. Nadelkäfig 16. Zahnrad 17. Dichtungsring 18. Kugellager 19. Zahnrad 20. Sprengring 21.
Seite 81 BREVA V1200 Motor 41. Zwischengetriebe 42. Kugellager 43. Zahnrad 44. Zahnrad 45. Nadelkäfig 46. Bundring 47. Sprengring 48. Zahnrad 49. Sprengring 50. Zahnrad 51. Hauptantriebswelle 52. Antriebszahnrad 53. Gewindering 54. Unterlegscheibe 55. Gehäuse in der Kupplung 56. Dichtungsring 57. Kugellager 58.
Seite 82 BREVA V1200 Motor Abnahme des Getriebegehäuses • Den Anlassermotor ausbauen. • Der Leerlauf muss eingelegt sein. • Die Schraube lösen und abschrauben und den Schalthebel ausbauen. • Den Deckel abschrauben. • Einen geeigneten Auffangbehälter auf- stellen, die Öl-Ablassschraube lösen und abschrauben und das gesamte Getriebeöl ablassen.
Seite 83 BREVA V1200 Motor • Die zwei Schrauben abschrauben und entfernen. • Die Schraube abschrauben und ent- fernen. • Das Getriebegehäuse ausbauen. Siehe auch Abnahme des Anlassmotors Wechsel Getriebewelle MOT - 83...
Seite 84: Auseinanderbau Des Getriebes
BREVA V1200 Motor Auseinanderbau des Getriebes • Das Getriebegehäuse ausbauen. • Das Getriebegehäuse am Spezialwerkzeug Halterung für Getriebegehäuse und einem Schraubstock anbringen. Spezialwerkzeug 05.90.25.30 Halter Getriebegehäuse • Das Vorgelege für den Kilometerzähler abschrauben und herausziehen. Die Unterlegscheibe, die im Getriebe bleibt, aufbewahren.
Seite 85 BREVA V1200 Motor • Das Drucklager und den Federteller entfernen. • Die beiden Buchsen (1) herausziehen, den Stab (2) entfernen und die Buchse (3) aufbewahren. • Die Zungen am Sicherungsblech um- biegen. • Mit dem entsprechenden Gewindering-Schlüssel und dem Werkzeug zum Blockieren des Kupplungsgehäuses den Gewindering lösen und abschrauben und das interne Kupplungs-...
Seite 86 BREVA V1200 Motor • Das Getriebegehäuse mit dem ent- sprechenden Werkzeug öffnen. Spezialwerkzeug 05.91.25.30 Öffnen des Getriebegehäuses • Die Feder aushaken. • Mit Hilfe von leichtem Druck auf die Schaltwählvorrichtung den Vorgelege- hebel komplett herausziehen. • Den Markierungs-Gewindebolzen aus- schrauben.
Seite 87 BREVA V1200 Motor • Mit Gummibändern die Getriebewel- leneinheit sichern und die gesamte Einheit herausziehen. • Gegebenenfalls die Lager aus dem Getriebegehäuse ausbauen. • Nachdem die Getriebewelleneinheit auf der Werkbank abgelegt worden ist, die Gummibänder vorsichtig von der Einheit entfernen.
Seite 88 BREVA V1200 Motor • Gegebenenfalls die Lager auswech- seln und die Kupplungswelle ausbau- MOT - 88...
Seite 89: Ausbau Der Primärwelle
BREVA V1200 Motor Ausbau der Primärwelle • Die Antriebswelle entfernen. • An der Antriebswelle von der Seite des Zahnrads des zweiten Gangs arbeiten. • Das Zahnrad des zweiten Gangs aus- bauen und den Rollenkäfig aufbewah- ren. • Das Zahnrad des sechsten Gangs ausbauen und die Bundscheibe aufbe- wahren.
Seite 90 BREVA V1200 Motor • Die Zahnräder für den dritten und vier- ten Gang ausbauen. • Den Sprengring ausbauen und die Bundscheibe aufbewahren. • Das Zahnrad des fünften Gangs aus- bauen und den Rollenkäfig aufbewah- ren. • Mit einer geeigneten Heißluftpistole die Welle erhitzen und das Antriebs- Spiralzahnrad entfernen.
Seite 91: Ausbau Der Nebenwelle
BREVA V1200 Motor Ausbau der Nebenwelle • Die Vorgelegewelle entfernen. • An der Vorgelegewelle von der Seite mit dem Riefenteil her arbeiten. • Die Bundscheibe ausbauen. • Das Zahnrad des zweiten Gangs aus- bauen und den Rollenkäfig und die Bundscheibe aufbewahren.
Seite 92 BREVA V1200 Motor • Das Zahnrad für den sechsten Gang ausbauen. • Den Sprengring ausbauen und die Bundscheibe aufbewahren. • Das Zahnrad des vierten Gangs aus- bauen und den Rollenkäfig aufbewah- ren. • Das Zahnrad des dritten Gangs aus- bauen und den Rollenkäfig und die Bundscheibe aufbewahren.
Seite 93: Ausbau Der Kupplungswelle
BREVA V1200 Motor • Den Sprengring ausbauen. • Das Zahnrad für den fünften Gang aus- bauen. • Den Sprengring und die Bundscheibe entfernen, das Zahnrad des ersten Gangs herausziehen und den Rollen- käfig aufbewahren. • Gegebenenfalls das Lager ausbauen. Siehe auch...
Seite 94: Kontrolle Der Primärwelle
BREVA V1200 Motor • Die Tellerfedern (10) entfernen. • Den Federteller (11) entfernen. • Die geformten Unterlegscheiben (8) entfernen. • Die Muffe (7) entfernen. • Den Sprengring (6) entfernen. • Das Zwischengetriebe (5) entfernen. • Die Kupplungswelle (4) aufbewahren. Kontrolle der Primärwelle Mit einer Messuhr und einer Zentriervorrichtung den Rundlauf der Hauptantriebswelle messen.
Seite 95: Kontrolle Der Sekundärwelle
BREVA V1200 Motor Die Bewegung der Getriebezahnräder überprüfen und bei Unregelmäßigkeiten das defekte Teil aus- wechseln. Kontrolle der Sekundärwelle Mit einer Messuhr und einer Zentriervorrichtung den Rundlauf der Vorgelegewelle messen. Liegt der Rundlauf außerhalb der angegebenen Werte, muss die Vorgelegewelle ausgewechselt werden.
Seite 96 BREVA V1200 Motor • Die Walze am Nocken der Schaltgabel «1» und den Zahn der Schaltgabel «2» auf Beschädigungen, Verformungen und Verschleißspuren überprüfen. • Gegebenenfalls die Schaltgabel aus- wechseln. • Die Bewegung der Schaltgabel über- prüfen und bei Unregelmäßigkeiten die Schaltgabeln auswechseln.
Seite 97: Montage Des Getriebes
BREVA V1200 Motor Siehe auch Ausbau der Kupplungswelle Montage des Getriebes ANMERKUNG BEIM WIEDEREINBAU DIE ANLEITUNGEN FÜR DEN AUSBAU BEFOLGEN IN UMGEKEHRTER REIHENFOLGE VORGEHEN UND ALLE AUSGEBAUTEN DICHTUNGSRINGE, SPRENGRINGE UND SICHERUNGSSCHEIBEN ERSETZEN. Siehe auch Auseinanderbau des Getriebes Schwungrad Abnahme des Schwungrads •...
Seite 98: Montage Des Schwungrads
BREVA V1200 Motor Kontrolle • Überprüfen, dass das Schwungrad an der Berührungsfläche mit der Scheibe keine Kratzer aufweist. • Prüfen, dass die Auflageflächen an der Kurbelwelle nicht verformt sind. Gegebenenfalls das Schwungrad auswechseln. Montage des Schwungrads • Das Schwungrad anbringen.
Seite 99: Abnahme Der Lichtmaschine
BREVA V1200 Motor Abnahme der Lichtmaschine • Die sechs Schrauben lösen und ab- schrauben und die Buchsen aufbe- wahren. • Den Deckel entfernen. • Die acht Schrauben lösen und ab- schrauben. • Die zwei Schrauben ausschrauben. MOT - 99...
Seite 100 BREVA V1200 Motor • Die Mutter abschrauben und die Schraube aufbewahren. • Die Schraube lösen. • Die Mutter lösen und die Einstell- schrauben abschrauben, so dass die Drehstromlichtmaschine nach unten geschoben werden kann. • Die Schraube abschrauben lösen und entfernen.
Seite 101 BREVA V1200 Motor • Den Riemen und die Drehstromlicht- maschine komplett mit Riemenscheibe entfernen. • Mit einer Druckluftpistole die Mutter ausschrauben und den Abstandhalter aufbewahren. • Die untere Riemenscheibe herauszie- hen. • Die zwei Schrauben ausschrauben. • Den Rahmen der Lichtmaschine ent- fernen.
Seite 102: Spannen Des Riemens
BREVA V1200 Motor Spannen des Riemens • Beide Seitenteile des Benzintanks ent- fernen. • Den rechten Auspuffkrümmer entfer- nen. • Die Zündelektronik entfernen. • Die Befestigungsschraube des Motor- öl-Auffangbehälters abschrauben und entfernen. • Den Abstandhalter abschrauben und entfernen. Spannen des Lichtmaschinenriemens - 2 •...
Seite 103: Montage Der Lichtmaschine
BREVA V1200 Motor Montage der Lichtmaschine • Falls vorher ausgebaut, den Dich- tungsring ersetzen. Dazu den Schlag- dorn für den Dichtungsring am Deckel der Ventilsteuerung benutzen. Spezialwerkzeug 05.92.72.30 Schlagdorn Dichtungsring Deckel Ventilsteuerung • Die Dichtung auswechseln und den kleinen Lichtmaschinenrahmen mit dem Einsetzkegel des vorderen De- ckels anbringen.
Seite 104 BREVA V1200 Motor • Die untere Riemenscheibe und den Abstandhalter anbringen. • Die Mutter mit dem vorgeschriebenen Drehmoment festschrauben. • Die Lichtmaschine und den Riemen der Ventilsteuerung anbringen. • Die Schraube anbringen und leicht festziehen. • Die Schraube anbringen und die Mut- ter festziehen.
Seite 105 BREVA V1200 Motor • Mit dem Riemenspanner (Cod.. 05.94.86.30) den Riemen mit dem an- gegebenen Drehmoment spannen und die Einstellvorrichtung festschrauben. • Den Riemenspanner abnehmen. • Die Mutter festziehen und damit die Einstellvorrichtung in Position blockie- ren. Spezialwerkzeug 05.94.86.30 Werkzeug zum Spannen des Rie- mens •...
Seite 106: Auseinanderbau Der Kupplung
BREVA V1200 Motor Anlassmotor Abnahme des Anlassmotors • Die zwei Schrauben lösen und ab- schrauben und die Unterlegscheiben aufbewahren. • Den Anlassermotor herausziehen. Kupplungsseite Auseinanderbau der Kupplung • Das Getriebegehäuse aus dem Motor ausbauen. • Die Blockiervorrichtung und das Werk- zeug zum Zusammendrücken der...
Seite 107 BREVA V1200 Motor • Die acht Befestigungsschrauben des Zahnkranzes am Schwungrad lösen und abschrauben. • Den Anlasser-Zahnkranz entfernen. Folgendes aus dem Inneren des Schwungrads herausziehen: • Die Kupplungsscheibe. • Die Zwischenscheibe. MOT - 107...
Seite 108: Kontrolle Der Kupplungsscheiben
BREVA V1200 Motor • Die zweite Kupplungsscheibe. • Der Deckel der Federspannscheibe. • Die Federspannscheibe komplett mit Federn. Kontrolle der Kupplungsscheiben Mitnehmerscheiben Prüfen, ob die Auflageflächen mit den Mitnehmerscheiben perfekt glatt und eben sind, und dass die äußeren Zähne, die im Schwungrad arbeiten nicht beschädigt sind. Andernfalls die Scheibe auswech- seln.
Seite 109 BREVA V1200 Motor Kontrolle der Kupplungsglocke Prüfen, dass die Zähne im Berührungsbereich mit den Scheiben keine Druckstellen aufweisen, und dass die Verzahnung im Kupplungskorb in gutem Zustand ist. Kontrolle der Federdruckplatte Federspannscheibe Kontrollieren, dass die Scheibe am Ansatzloch des Federtellers keinen Verschleiß aufweist, und dass die Auflageflächen mit der Mitnehmerscheibe perfekt eben sind.
Seite 110 BREVA V1200 Motor • Darauf achten, dass die auf dem Zahn der Federspannscheibe eingeprägte Markierung auf die am Schwungrad eingeprägte Markierung ausgerichtet ist. • Die Blockiervorrichtung und das Werk- zeug zum Zusammendrücken der Kupplungsfedern am Schwungrad an- bringen. Spezialwerkzeug 30.90.65.10 Werkzeug zum Einbau der Kupp- lung 12.91.18.01 Werkzeug zum Blockierung von...
Seite 111 BREVA V1200 Motor • Die Zwischenscheibe. • Die Kupplungsscheibe. • Den Zahnkranz so anbringen, dass die Markierung auf die Markierung am Schwungrad ausgerichtet ist. • Die acht Befestigungsschrauben des Zahnkranzes am Schwungrad mit dem angegebenen Drehmoment festzie- hen. • Das Spezialwerkzeug zum Zusam- mendrücken der Kupplungsfedern ab-...
Seite 112: Zylinderkopf Und Ventilsteuerung
BREVA V1200 Motor • Den Deckel der Federspannscheibe einsetzen. • Die Getriebeeinheit installieren. Zylinderkopf und Ventilsteuerung Abnahme des Zylinderkopfdeckels ANMERKUNG DIE FOLGENDEN ARBEITSSCHRITTE BEZIEHEN SICH AUF DEN AUSBAU VON EINEM ZYLIN- DERKOPFDECKEL, GELTEN ABER FÜR BEIDE. • Die acht Schrauben lösen und ab- schrauben und die Buchsen aufbe- wahren.
Seite 113: Abnahme Des Zylinderkopfs
BREVA V1200 Motor Abnahme des Zylinderkopfs • Die Schwinghebelwellen entfernen. • Die äußere Zündkerze ausschrauben. • Die Mutter lösen und die Ölzuleitung am Zylinderkopf trennen. • Den Gewindedeckel abschrauben. • Den Anschluss der Ölzuleitung - Zylin- derkopf ausschrauben und die Unter- legscheibe aufbewahren.
Seite 114 BREVA V1200 Motor • Mit dem entsprechenden Spezialwerk- zeug die innere Zündkerze ausschrau- ben. Spezialwerkzeug 05.90.19.30 Ausbau der internen Zündkerze • Die beiden Schrauben lösen und ab- schrauben und die zwei Unterlegschei- ben aufbewahren. • Während der Zylinderkopf leicht abge- löst wird, die vier O-Ringe entfernen.
Seite 115: Ausbau Der Kipphebel
BREVA V1200 Motor • Den Zylinderkopf abziehen und die Dichtung aufbewahren. Zylinderkopf Ausbau der Kipphebel ANMERKUNG DIE FOLGENDEN ARBEITSSCHRITTE BEZIEHEN SICH AUF DEN AUSBAU VON EINEM ZYLIN- DERKOPF, GELTEN ABER FÜR BEIDE. • Den Zylinderkopfdeckel entfernen. • Die Kurbelwelle auf Position OT in Zündphase (Ventile geschlossen) des linken Zylinders dre- hen.
Seite 116: Ausbau Der Ventile
BREVA V1200 Motor • Die Schwinghebel entfernen und die drei Unter- legscheiben aufbewahren. Siehe auch Abnahme des Zylinderkopfdeckels Ausbau der Ventile • Den Zylinderkopf entfernen. • Das Spezialwerkzeug auf dem oberen Federteller und in der Mitte des Ventil- tellers, den man entfernen will, anbrin- gen.
Seite 117: Kontrolle Der Ventilführung
BREVA V1200 Motor • Die äußere Feder (4) entfernen. • Den unteren Federteller (5) und even- tuell die Ausgleichscheiben entfernen. • Das Ventil (6) aus dem Zylinderkopf entfernen. Kontrolle der Ventilführung Zum Ausziehen der Ventilführungen aus den Zy- linderköpfen einen Schlagdorn benutzen.
Seite 118: Kontrolle Des Zylinderkopfs
BREVA V1200 Motor TABELLE EINBAUSPIEL-WERTE ZWI- SCHEN VENTILEN UND VENTILFÜHRUN- GEN ( AUSLASS ) Technische Angabe Beschreibung/ Wert Innendurchmesser Ventilfüh- 8,005 ÷ 8,022 (0,3152 ÷ rung mm (in) 0,3158) Durchmesser Ventilschaft 7,965 ÷ 7,980 (0.3136 ÷ mm (in) 0.3142) Einbauspiel mm (in) 0,025 ÷...
Seite 119 BREVA V1200 Motor • Das Ventil (6) im Zylinderkopf anbrin- gen. • Den unteren Federteller (5) und die Ausgleichscheiben anbringen. • Die äußere Feder (4) anbringen. • Die innere Feder (3) anbringen. • Den oberen Federteller (2) einsetzen. • Die beiden Halbkegel (1) an ihren Sit- zen in den Ventilen anbringen.
Seite 120: Einbau Der Kipphebel
BREVA V1200 Motor Einbau der Kipphebel Achtung BEIM WIEDEREINBAU IMMER DIE O-RINGE ERSETZEN. Achtung BEIM WIEDEREINBAU DIE POSITION DER SCHWINGHE- BELLAGER NICHT VERTAUSCHEN, UM DIE SCHMIE- RUNG NICHT ZU BEEINTRÄCHTIGEN. • Die vorher ausgebauten Schwinghe- belwellen wieder einbauen. • Die Schwinghebellager einbauen und die vier O-Ringe auswechseln.
Seite 121 BREVA V1200 Motor • Die sechs Unterlegscheiben anbrin- gen und die Schwinghebel einbauen. • Die Schwinghebelwellen einsetzen. • Die Kurbelwelle auf Position OT in Zündphase (Ventile geschlossen) des linken Zylinders drehen. • Die zwei Schrauben festziehen. Siehe auch Einbau der Stösselstangen...
Seite 122: Abnahme Der Kette
BREVA V1200 Motor Abnahme der Kette • Die Motoreinheit ausbauen. • Die Lichtmaschine ausbauen. • Die beiden Zündeinstellungs-Markie- rungen für den anschließend Wieder- einbau kennzeichnen (OT des linken Zylinders). • Den Anlasser-Zahnkranz mit dem ent- sprechenden Werkzeug blockieren. Spezialwerkzeug 12.91.18.01 Werkzeug zum Blockierung von Schwungrad und Anlasser-Zahnkranz •...
Seite 123: Ausbau Der Stösselstangen
BREVA V1200 Motor • Die mittlere Befestigungsmutter des Antriebszahnrads der Ventilsteuerung an der Kurbelwelle abschrauben und die Unterlegscheibe aufbewahren. • Die Mutter des Ölpumpenzahnrads ab- schrauben und entfernen und die Un- terlegscheibe aufbewahren. • Den Kettenspanner herausziehen und die Feder aufbewahren.
Seite 124: Ausbau Der Stössel
BREVA V1200 Motor • Das Schwinghebellager entfernen. • Die beiden Schwinghebelwellen he- rausziehen. Siehe auch Ausbau der Kipphebel Ausbau der Stössel • Die Motoreinheit ausbauen. • Beide Zylinderköpfe entfernen. • Auf beiden Seiten die Stößel aus den entsprechenden Sitzen herausziehen.
Seite 125: Ausbau Der Nockenwelle
BREVA V1200 Motor Abnahme des Geberrads • Die Ventilsteuerkette entfernen. • Den Hall-Geber durch Herausziehen entfernen und die Steckverbindung aufbewahren. Siehe auch Abnahme der Kette Ausbau der Nockenwelle • Die Ventilsteuerkette entfernen. • Den Hall-Geber entfernen. • Die Stößel entfernen.
Seite 126: Einbau Der Nockenwelle
BREVA V1200 Motor • Die Nockenwelle herausziehen. . Siehe auch Abnahme der Kette Abnahme des Geberrads Ausbau der Stössel Ausbau der Stösselstangen Einbau der Nockenwelle ANMERKUNG ZUM WIEDEREINBAU DER VENTILSTEUERUNG MUSS DER MOTOR MIT EINER GEEIGNETEN HEISSLUFTPISTOLE ERHITZ WERDEN, SO DASS DIE NOCKENWELLE OHNE BESCHÄDIGUN- GEN EINGESETZT WERDEN KANN.
Seite 127: Montage Der Kette
BREVA V1200 Motor • Die zwei Schwinghebelwellen einbau- Montage der Kette Für den Einbau der drei Zahnräder und der Ventilsteuerkette die Arbeitsvorgänge ausführen, die im Absatz "Zündeinstellung" vorgesehen sind. Steuerzeiteneinstellung • Die Kurbelwelle und die Nockenwelle am Kurbelgehäuse anbringen. •...
Seite 128 BREVA V1200 Motor • Die Blockiervorrichtung am Schwung- rad anbringen und die sechs Schwung- rad-Befestigungsschrauben kreuzwei- se und in mehreren Durchgängen festschrauben. • Die Kupplung einbauen. Spezialwerkzeug 12.91.18.01 Werkzeug zum Blockierung von Schwungrad und Anlasser-Zahnkranz • Die Steckverbindung an der Nocken- welle anbringen.
Seite 129 BREVA V1200 Motor • Die Tellerfeder und die Mutter für die Befestigung des Nockenwellengetrie- bes einsetzen. • Die Unterlegscheibe und die Mutter für die Befestigung des Kurbelwellenge- triebes einbauen. • Die Welle der Ölpumpe drehen und den Mitnehmerkeil des Getriebes ein- setzen.
Seite 130 BREVA V1200 Motor Steuerzeiten Für die Kontrolle der Zündeinstellung wie folgt vor- gehen: • Ein Spiel von 1,5 mm (0.059 in) zwi- schen Schwinghebel und Ventil ein- stellen. • An der Nut der Kurbelwelle die Nabe der Skalenscheibe und die zugehörige Skalenscheibe anbringen.
Seite 131 BREVA V1200 Motor • Die Kurbelwelle soweit drehen, bis sich der Kolben des linken Zylinders tat- sächlich am oberen Totpunkt befindet (mit geschlossenen Ventilen). • Die Messuhr auf Null stellen und si- cherstellen, dass die Markierungen (am Zahnrad der Ventilsteuerung und am Antriebsritzel) genau aufeinander ausgerichtet sind.
Seite 132: Ausmessen Des Luftspalts
BREVA V1200 Motor • Die Halterung mit der Messuhr an der Öffnung der äußeren Kerze des rech- ten Zylinders festschrauben. • Mit einer Schraube in der Gewinde- bohrung rechts an der Ölwanne den Pfeil befestigen. • Die Scheibe soweit in Uhrzeigersinn drehen, bis die mit dem Buchstaben "D"...
Seite 133 BREVA V1200 Motor • Zum Messen des Luftspaltes eine ge- eignete flache Unterlegscheibe in den Sensor einsetzen. • Den Sensor am Deckel der Ventilsteu- erung anbringen und an den Hall-Ge- ber anlegen. • Mit einer Blattlehre das Spiel zwischen Befestigungsblech und Deckel mes- sen.
Seite 134: Auseinanderbau Des Kolbens
BREVA V1200 Motor Abnahme des Zylinders ANMERKUNG DIE FOLGENDEN ARBEITSSCHRITTE BEZIEHEN SICH AUF DEN AUSBAU VON EINEM ZYLIN- DERKOPF, GELTEN ABER FÜR BEIDE. • Den Zylinderkopf entfernen. • Die Dichtung herausziehen. Ausbau Zylinder_2 • Den Zylinderkopf entfernen. • Die Dichtung herausziehen.
Seite 135: Siehe Auch
BREVA V1200 Motor • Den Kolbenbolzen entfernen. • Den Kolbenboden auf der Auslasssei- te markieren, um sich an die Einbau- position zu erinnern. • Den Kolben entfernen. Siehe auch Abnahme des Zylinders Montage des Kolben ANMERKUNG DIE FOLGENDEN ARBEITSSCHRITTE BEZIEHEN SICH AUF DEN EINBAU VON EINEM ZYLIN- DERKOPF, GELTEN ABER FÜR BEIDE.
Seite 136: Montage Des Zylinders
BREVA V1200 Motor • Den Kolbenbolzen einsetzen. • Den Sicherungsring des Kolbenbol- zens einsetzen. Montage des Zylinders • Den Kolben einbauen. • Das Tuch entfernen, dass verwendet wurde, um ein Eindringen von Fremdkörpern in das Gehäuse zu vermeiden. • Die Kolbenringe so drehen, dass die Kolbenringstöße um 120° untereinander versetzt sind.
Seite 137: Montage Des Zylinderkopfs
BREVA V1200 Motor Achtung BEIM WIEDEREINBAU DIE POSITION DER ZYLINDER- DICHTUNG NICHT VERTAUSCHEN, UM DIE SCHMIERUNG NICHT ZU BEEINTRÄCHTIGEN. • Die Dichtung am Zylinderfuß anbrin- gen. • Den Zylinderkopf installieren. Siehe auch Montage des Kolben Montage des Zylinderkopfs Montage des Zylinderkopfs •...
Seite 138 BREVA V1200 Motor • Die zwei Unterlegscheiben anbringen und die beiden Schrauben festziehen. • Mit dem entsprechenden Spezialwerk- zeug die innere Zündkerze festziehen. Spezialwerkzeug 05.90.19.30 Ausbau der internen Zündkerze • Die Unterlegscheibe einsetzen und den Anschluss der Ölzuleitung - Zylin- derkopf festschrauben.
Seite 139 BREVA V1200 Motor • Den Gewindedeckel festziehen. • Die Ölzuleitung am Zylinderkopf an- schließen und die Mutter festziehen. • Die äußere Zündkerze installieren. • Die Dichtung auswechseln und den Zylinderkopfdeckel installieren. Siehe auch Einbau der Ventile Montage des Zylinderkopfdeckels MOT - 139...
Seite 140 BREVA V1200 Motor Montage des Zylinderkopfdeckels • Die Dichtung auswechseln und den Zylinderkopfdeckel installieren. • Die Buchsen anbringen und die acht Schrauben kreuzweise festziehen. Motorgehäuse und Kurbelwelle Ausbau der Kurbelwelle • Die Pleuel entfernen. • Die acht Befestigungsschrauben lösen und abschrauben und die Unterleg- scheiben aufbewahren.
Seite 141: Ausbau Des Pleuels
BREVA V1200 Motor • Während des Herausziehens des Flanschs die Kurbelwelle stützen. • Mit dem entsprechenden Spezialwerk- zeug die Flansch der Kurbelwelle ent- fernen. • Gegebenenfalls den Dichtungsring aus dem Flansch entfernen. Spezialwerkzeug 12.91.36.00 Werkzeug für Ausbau Flansch Lichtmaschinenseite •...
Seite 142: Durchmesser Lagerzapfen Auf Der Seite Ventilsteuerung (A)
BREVA V1200 Motor Kontrolle der Kurbelwellenbauteile Die Oberflächen der Lagerzapfen untersuchen. Weisen sie Kratzer oder Unrundheiten auf, müssen die Lagerzapfen geschliffen werden (die Untergrößen-Tabelle beachten) und die Flansche komplett mit Kurbelwellenlagern ausgewechselt werden. EINBAUSPIELE Technische Angabe Beschreibung/ Wert Zwischen Lager und Lagerzapfen auf der Seite Ventilsteue- 0,028 ÷...
Seite 143: Stärken Der Pleuellager
BREVA V1200 Motor Bei einem Auswechseln der Lager kann es sein, dass der Kurbelwellenzapfen nachbearbeitet werden muss. Vor einem Schleifen des Kurbelwellenzapfens muss der Zapfendurchmesser wie in der Abbildung ge- zeigt an der Stelle mit dem maximalen Verschleiß gemessen werden. Damit kann die Untergrößen- klasse festgelegt werden, zu der das Lager gehört, und bestimmt werden, auf welchen Durchmesser...
Seite 144: Werte Für Einbauspiel Zwischen Kolbenbolzen Und Buchse
BREVA V1200 Motor WERTE FÜR EINBAUSPIEL ZWISCHEN KOLBENBOLZEN UND BUCHSE Technische Angabe Beschreibung/ Wert Ø Innendurchmesser der eingetriebenen und bearbeiteten 22,007 mm (0.86641 inch) - 22,020 mm (0.86692 inch) Buchse mm (inch) Ø Durchmesser Kolbenbolzen mm (inch) 21,994 mm (0.86590 inch) - 21,998 mm (0.86606 inch) Spiel zwischen Kolbenbolzen und Buchse mm (inch) 0,009 ÷...
Seite 145 BREVA V1200 Motor 19.92.71.00 Werkzeug zum Einbau Dichtungsring an Flansch Lichtmaschinenseite • Eine neue Dichtung zwischen Gehäuse und Kurbelwellenflansch auf der Lichtmaschinen- seite einsetzen. • Die Kurbelwelle einsetzen. • Den Flansch für die Kurbelwellenhal- terung auf der Schwungradseite richtig anbringen, dabei die von den Bohrlö- chern angegebene Montagerichtung beachten.
Seite 146: Installation
BREVA V1200 Motor • Die drei Befestigungsschrauben der Ölpumpe lösen und abschrauben. • Die Ölpumpe ausbauen. Installation • Die Ölpumpe anbringen. • Die drei Befestigungsschrauben der Ölpumpe festziehen. • Die Ausgleichscheibe richtig anbrin- gen, so dass die Kette der Ventilsteu- erung das Kurbelgehäuse nicht ver-...
Seite 147 BREVA V1200 Motor • Die Öl-Einfüllschraube lösen und ab- schrauben und den O-Ring aufbewah- ren. • Die vierzehn Befestigungsschrauben der Ölwanne am Kurbelgehäuse lösen und abschrauben. • Die vier Befestigungsschrauben lösen und abschrauben und den Deckel der Ölwanne entfernen. •...
Seite 148 BREVA V1200 Motor • Die zwei Schrauben lösen und ab- schrauben. • Den Netzfilter ausbauen und die Dich- tung aufbewahren. • Die schwarze Flansch ausbauen und die Dichtung aufbewahren. • Den Verschluss abschrauben. • Das Thermostatventil ausbauen. MOT - 148...
Seite 149 BREVA V1200 Motor • Den Verschluss vom Überdruckventil abschrauben und entfernen. • Die Überdruckventil-Bauteile entfer- nen. Einbau Ölwanne • Die Überdruckventil-Bauteile richtig anbringen. • Den Verschluss des Überdruckventils festziehen. MOT - 149...
Seite 150 BREVA V1200 Motor • Durch die in der Abbildung gezeigte Bohrung wird das Motoröl, im Fall von Überdruck, in die Ölwanne zurückge- leitet. • Das Thermostatventil anbringen. PRÜFEN, DASS DIE BOHRUNG FÜR DAS MOTORÖL NICHT VERSTOPFT IST. • Den Verschluss des Thermostatventils festziehen.
Seite 151 BREVA V1200 Motor • Eine neue Dichtung anbringen, den Netzfilter einbauen und mit den zwei Schrauben befestigen. • Die beiden Schrauben festschrauben. • Den Deckel an der Ölwanne anbrin- gen. • Die vier Schrauben festziehen. • Die Ölwanne am Kurbelgehäuse an- bauen.
Seite 152 BREVA V1200 Motor • Die Schelle abnehmen. • Die beiden Befestigungsschellen der Öl-Entlüftungsleitung aushaken. • Die beiden Öl-Entlüftungsleitungen entfernen. • Die Befestigungsschraube der Ölrück- leitung abschrauben und entfernen. • Die Ölrückleitung lösen. MOT - 152...
Seite 153 BREVA V1200 Motor • Die gesamte Blow-By-Anlage entfer- nen. MOT - 153...
Seite 154 INHALTSVERZEICHNIS VERS ENZINVERSORGUNG...
Seite 155 BREVA V1200 Benzinversorgung Schema des Systems Zeichenerklärung: 1. Benzintank komplett 2. Benzinleitung 3. Drosselkörper 4. Anschluss 5. 3-Wegeanschluss 6. Leitung Einspritzung VERS - 155...
Seite 156 BREVA V1200 Benzinversorgung Schema Zeichenerklärung: 1. Zündelektronik 2. Zündschloss 3. Batterie 4. Benzinpumpe 5. Zündspulen 6. Armaturenbrett 7. Lufttemperatursensor 8. Sensor Drosselklappenstellung 9. Einspritzdüsen 10. Motor-Temperatursensor 11. Sensor Kurbelwellenposition 12. Lambdasonde VERS - 156...
Seite 157: Zylindersynchronsierung
BREVA V1200 Benzinversorgung 13. Seitenständer 14. Kippsensor Zylindersynchronsierung • Bei ausgeschaltetem Fahrzeug das In- strument Navigator am Diagnoseste- cker und an der Fahrzeugbatterie an- schließen. • Das Instrument einschalten. • Die Anschlüsse für die Leitungen des Unterdruckmessers an den Öffnungen der Ansaugs- tutzen anschließen.
Seite 158 BREVA V1200 Benzinversorgung • Den Zündschlüssel auf "OFF" stellen und mindestens 30 Sekunden in dieser Stellung lassen. • Den Zündschlüssel auf "ON" stellen, um den Datenaustausch mit Axone wieder herzustellen. • Prüfen, ob der für "Drosselklappe" an- gegebene Wert 4,7 +/- 0,2° beträgt.
Seite 159: Recovery-Funktion
BREVA V1200 Benzinversorgung Ist der Unterschied größer: • Die Stellvorrichtung an der Verbin- dungsstange zwischen den Drossel- körpern verstellen, um den Druckun- terschied in den beiden Leitungen zu verringern. • Erneut, wie bereits oben beschrieben, das Verfahren "Selbsterlernung Dros- selklappenposition" ausführen.
Seite 160: Iso-Bildschirmanzeige
BREVA V1200 Benzinversorgung ISO-Bildschirmanzeige In diesem Menüpunkt können allgemeine Anga- ben zur Steuerelektronik abgelesen werden. Z. B. Softwaretyp, Abbildung, Programmierungsdaten für die Steuerelektronik MENÜPUNKT ISO Technische Angabe Beschreibung/ Wert Mapping Bildschirmanzeige - Motorparameter ABLESEN MOTOR-PARAMETER In diesem Menüpunkt können die von den einzel- nen Sensoren erfassten Parameter (Motordreh- zahl, Motortemperatur, ...) abgelesen werden.
Seite 161: Zustand Vorrichtungen
BREVA V1200 Benzinversorgung Technische Angabe Beschreibung/ Wert Fahrzeuggeschwindigkeit - km/Std. Ziel-Motordrehzahl 1150 U/Min (Richtwerte) Dieser Parameter gilt für den Leerlauf. Diese Einstellung hängt besonders von der Motortemperatur ab: Die Zündelektronik versucht, durch Verstellen der Vorzündung und des Stepper- Motors, den Motor auf dieser Drehzahl zu halten.
Seite 162: Vorrichtungen Einschalten
BREVA V1200 Benzinversorgung Bildschirmseite - Einschalten der Instrumente VORRICHTUNGEN EINSCHALTEN In diesem Menüpunkt können Fehler aus dem Speicher der Steuerelektronik gelöscht werden, und es können einige von der Steuerelektronik kontrollierten Systeme eingeschaltet werden. VORRICHTUNGEN EINSCHALTEN Technische Angabe Beschreibung/ Wert Linke Spule 5 mal Betrieb für 2,5 ms.
Seite 163 BREVA V1200 Benzinversorgung Technische Angabe Beschreibung/ Wert Motortemperatur Möglicher Kurzschluss mit Masse, mit Batterie oder Kabel- bruch: Wiederherstellungs-Funktion. Sensor Drosselklappenposition Möglicher Kurzschluss mit Masse, mit Batterie oder Kabel- bruch: Die Wiederherstellungs-Funktion kann vom Kunden wahrgenommen werden. Lambdasonde Möglicher Kurzschluss mit Masse, mit Batterie oder Kabel- bruch oder Stichhaltigkeit: Die Wiederherstellungs-Funktion kann kaum vom Kunden wahrgenommen werden.
Seite 164: Einstellbare Parameter
BREVA V1200 Benzinversorgung Bildschirmseite - Einstellbare Parameter EINSTELLBARE PARAMETER In diesem Menüpunkt können einige Parameter der Steuerelektronik eingestellt werden. EINSTELLBARE PARAMETER Technische Angabe Beschreibung/ Wert Selbsterlernung der Drosselklappenposition Ermöglicht der Zündelektronik das Selbsterlernen der Position der geschlossenen Drosselklappe: Es reicht aus, die Eingabe- taste zu drücken.
Seite 165 INHALTSVERZEICHNIS RAD / FED ADAUFHÄNGUNG EDERUNG...
Seite 166 BREVA V1200 Radaufhängung/ Federung Vorne Vorderradgabel Schema ZEICHENERKLÄRUNG: 1. Schraube 2. Rechter Schaft 3. Linker Schaft 4. Obere Buchse 5. Federteller 6. Dichtungsring 7. Sicherungsring 8. Staubschutz 9. Puffer 10. Unterlegscheibe 11. Schraube 12. Stift 13. Verschluss komplett 14. Konterfeder...
Seite 167: Abnahme Der Holme
BREVA V1200 Radaufhängung/ Federung 15. Pumpenelement komplett 16. Ring 17. Untere Buchse 18. Schaft 19. Vorspannrohr 20. Feder 21. Sicherungsring 22. Buchse 23. Mutter 24. Scheibe 25. O-Ring 26. Deckelgehäuse 27. O-Ring 28. Stellbolzen Abnahme der Holme • Die beiden Befestigungsschrauben am vorderen Kotflügel abschrauben...
Seite 168 BREVA V1200 Radaufhängung/ Federung • Die Befestigungsschrauben der Vor- derrad-Bremssättel abschrauben und die Bremssättel aus ihrem Sitz entfer- nen. • Das Motorrad-Vorderteil unterstützen. • Die Befestigungsmutter der Radachse abschrauben. • Die Unterlegscheibe aufbewahren. • Die Schrauben an der Radachsen- Klemme lösen.
Seite 169 BREVA V1200 Radaufhängung/ Federung • Mit Hilfe eines in die Bohrung einge- setzten Schraubenziehers die Rad- achse herausziehen. • Beim Herausziehen das Rad festhal- ten und anschließend entfernen. • Den Abstandhalter von der rechten Seite des Vorderrads aufbewahren. • Den Gabelschaft festhalten und die Schrauben an der oberen und unteren Platte lösen.
Seite 170 BREVA V1200 Radaufhängung/ Federung • Den Gabelschaft herausziehen. Kompletter Ölablass Zum Ablassen des Öls wie folgt vorgehen: • Die Gabel ausbauen. • Den oberen Verschluss komplett abschrauben. Auf den möglichen Druck achten, die die Feder bei gelösten Verschluss auf diesen ausüben kann.
Seite 171 BREVA V1200 Radaufhängung/ Federung • Den Schaft in den Radhalteschaft drücken. • Die Feder entfernen. • Das im Schaft enthaltene Öl entleeren. • Das Vorspannrohr aufbewahren. ANMERKUNG UM DAS AUSFLIESSEN DES ÖLS AUS DER PUMPSTAN- GE ZU ERLEICHTERN, DEN SCHAFT IN DAS RADHALTER- GABELBEIN MIT PUMPBEWEGUNGEN HINEINDRÜCKEN.
Seite 172: Ausbau Der Vorderradgabel
BREVA V1200 Radaufhängung/ Federung Ausbau der Vorderradgabel • Das gesamte Öl aus dem Schaft ab- lassen. • Das Radhalter-Gabelbein in eine Spannbacke einspannen. • Die Bodenschraube abschrauben und zusammen mit der zugehörigen Dich- tung entfernen. • Den Staubschutz mit einem Schrau- benzieher aushebeln.
Seite 173: Kontrolle Der Komponenten
BREVA V1200 Radaufhängung/ Federung • Den Schaft aus dem Radhalter-Gabel- bein zusammen mit der unteren Buch- se, dem Dichtungsring, dem Federtel- ler, der oberen Buchse und dem kompletten Pumpenelement heraus- ziehen. ANMERKUNG ES KANN PASSIEREN, DASS BEIM HERAUSZIEHEN DES SCHAFTS AUS DEM RADHALTER-GABELBEIN EINIGE BAUTEILE IM SCHAFT BLEIBEN.
Seite 174 BREVA V1200 Radaufhängung/ Federung Bei tiefen Kratzern muss der Schaft ausgewechselt werden. Mit einer Messuhr kontrollieren, dass eine eventuelle Krümmung des Schafts unter dem Grenzwert liegt. Wird der Grenzwert überschritten, muss der Schaft ausgewechselt werden. Achtung EIN GEKRÜMMTER SCHAFT DARF NIE GERICHTET WERDEN, WEIL DAMIT DIE STRUKTUR GESCHWÄCHT UND DIE FAHRZEUGNUTZUNG GEFÄHRLICH WIRD.
Seite 175: Montage Der Vorderradgabel
BREVA V1200 Radaufhängung/ Federung • Staubschutz. • Den O-Ring am Verschluss. Montage der Vorderradgabel Achtung ALLE BAUTEILE MÜSSEN VOR DEM EINBAU GEREINIGT UND MIT PRESSLUFT GETROCKNET WERDEN. • Alle notwenigen Revisionsarbeiten vornehmen. • Den Schaft komplett mit Konterfeder und Ring in das Pumpenelement ein- setzen.
Seite 176 BREVA V1200 Radaufhängung/ Federung • Die untere Laufbuchse in den Sitz am Schaft einsetzen. • Den Schaft bis zum Anschlag in das Radhalter-Gabelbein einsetzen. • Die Bodenschraube zusammen mit der Dichtung anschrauben und mit dem angegebenen Drehmoment fest- ziehen. •...
Seite 177: Einfüllen Des Öls
BREVA V1200 Radaufhängung/ Federung • Den Sicherungsring einsetzen. • Den Staubschutz installieren. Einfüllen des Öls • Die Hülse senkrecht in einem Schraub- stock mit Schutz-Spannbacken anbrin- gen. • Die Hülse im Schaft zusammendrü- cken. • Einen Teil des Gabelöls in die Hülse einfüllen.
Seite 178 BREVA V1200 Radaufhängung/ Federung 400 ± 2,5 cm³ (24.4 ± 0.15 cuin). Ölstand (vom Hülsenrand, ohne Feder und Vorspannrohr) 140 +/- 2 mm (5.51 +/- 0.08 in) • Das Vorspannrohr und die Feder einsetzen. • Den Verschluss am Tragrohr aufset- zen und dabei darauf achten, dass der O-Ring nicht beschädigt wird.
Seite 179: Montage Der Holme
BREVA V1200 Radaufhängung/ Federung Montage der Holme • Den Schaft in Position in die Gabel ein- setzen. • Die Radachse einsetzen, so dass die Schäfte ausgerichtet werden können. • Die Schrauben an der Gabelplatte mit dem vorgeschriebenen Drehmoment festziehen. RAD / FED - 179...
Seite 180 BREVA V1200 Radaufhängung/ Federung • Die Radachse herausziehen. • Das Rad komplett mit Abstandhalter auf der rechten Seite einsetzen. • Die Radachse einsetzen. • Die Schrauben an der Klemme (Seite Mutter) festschrauben, um die Rad- achse zu blockieren. • Die Dichtungsscheibe an der Radach- se anbringen.
Seite 181 BREVA V1200 Radaufhängung/ Federung • Die Bremssättel anbringen und die Be- festigungsschrauben mit dem vorge- schriebenen Drehmoment festziehen. Achtung NACH DEM EINBAU DER BREMSSÄTTEL MEHRMALS DEN BREMSHEBEL DER VORDERRADBREMSE BETÄTI- GEN. • Den Geschwindigkeitssensor einbau- • Die Schrauben des Geschwindigkeits- sensors festziehen.
Seite 182 BREVA V1200 Radaufhängung/ Federung • An beiden Lenkerhälften arbeiten und die unteren Befestigungsschraube an der Gabelplatte entfernen. • An beiden Lenkerhälften arbeiten und die zwei oberen Befestigungsschrau- ben an der Gabelplatte entfernen. • Beide Lenkerhälften entfernen, die Ka- bel dabei an der Lenkerhälften lassen.
Seite 183 BREVA V1200 Radaufhängung/ Federung • Die obere Befestigungsschraube des Scheinwerferrahmens entfernen. • Auf beiden Seiten arbeiten und die obere Befestigungsschraube des Scheinwerferrahmens an der unteren Gabelplatte entfernen. • Auf beiden Seiten arbeiten und die Be- festigungsschraube der Gabelschäfte an der oberen Gabelplatte entfernen.
Seite 184 BREVA V1200 Radaufhängung/ Federung • Die obere Gabelplatte in Richtung Ar- maturenbrett herausziehen. • Die Sicherungsscheibe am Lenkrohr vernieten. Achtung BEIM WIEDEREINBAU MUSS DIE SICHERUNGSSCHEIBE DURCH EINE NEUE ERSETZT WERDEN. • Den oberen Gewindering abschrau- ben. Achtung BEIM WIEDEREINBAU DEN OBEREN GEWINDERING VON...
Seite 185 BREVA V1200 Radaufhängung/ Federung • Die Vorspannung der Lenklager mit ei- nem Spezialwerkzeug einstellen. ANMERKUNG DAS SPEZIALWERKZEUG BEREITSTELLEN. Spezialwerkzeug AP8140190 Werkzeug zum Festziehen Len- kung RAD / FED - 185...
Seite 186 INHALTSVERZEICHNIS AUFB AHRZEUGAUFBAU...
Seite 187 BREVA V1200 Fahrzeugaufbau Hinterradschwinge Abnahme • Um die Schwinge ausbauen zu kön- nen, müssen vorher beide Trittbrett- Haltebleche und der Schalldämpfer ausgebaut werden. • Den Bremssattel von der hinteren Bremsscheibe abziehen und die Bremsleitung lösen. • Den Deckel entfernen. •...
Seite 188 BREVA V1200 Fahrzeugaufbau • Die Schelle der Staubschutzhaube entfernen. • Die zwei Schrauben an der Schwin- gen-Klemme lösen. • Den Gewindering lösen. Spezialwerkzeug GU14912603 Nutmutterschlüssel für Gewinde- ring Befestigung inneres Gehäuse Kupplung Welle • Mit Hilfe eines zweiten Arbeiters den Bolzen herausziehen und die Schwin- ge komplett mit Kardan entfernen.
Seite 189: Installation
BREVA V1200 Fahrzeugaufbau Kontrolle • Prüfen, dass das Kardangelenk nicht beschädigt ist, und dass die Zähne am Eingriff in die Muffe sowie die Nuten am Gelenk nicht eingedrückt oder be- schädigt sind. Andernfalls muss das Gelenk ausgewechselt werden. • Prüfen, dass der Gummi-Staubschutz- balg nicht eingerissen oder löcherig ist,...
Seite 190 BREVA V1200 Fahrzeugaufbau • Von beiden Seiten arbeiten, die Nuten am Kardangelenk mit dem Produkt schmieren, das in der Tabelle empfoh- lene Produkte angegeben ist. • Die Schwinge unterstützen, das Kar- dangelenk einsetzen, die Bohrungen ausrichten und gleichzeitig, mit Hilfe eines zweiten Arbeiters, den Bolzen vollständig einsetzen.
Seite 191 BREVA V1200 Fahrzeugaufbau • Die Reaktionsstange an ihrem Sitz an- bringen. • Die Schraube einsetzen. • Die Befestigungsmutter der Reaktions- stange festziehen. • Das Hebelwerk an der Schwinge an- bringen. • Die Schraube einsetzen. • Die Befestigungsmutter des Hebel- werks festziehen.
Seite 192 BREVA V1200 Fahrzeugaufbau Abnahme • Um das Getriebegehäuse ausbauen zu können, muss vorher der Schall- dämpfer und das Hinterrad ausgebaut werden. • Die Befestigungsmutter der Reaktions- stange abschrauben und entfernen. • Die Schraube entfernen. • Die Reaktionsstange mit einer Schelle am Rahmen befestigen.
Seite 193 BREVA V1200 Fahrzeugaufbau Ausbau der Gehäuseeinheit Die Öl-Einfüllschraube (20) abschrauben. Zum Ablassen der Öls die Öl-Ablassschraube (3) abschrauben. Die Haube (10) anheben. AUFB - 193...
Seite 194 BREVA V1200 Fahrzeugaufbau Die Schellen (9) und (11) entfernen. Die Haube (14) entfernen. Die Schrauben (16) entfernen. Den Ring (15) aufbewahren. Die Schrauben (7) entfernen. Das Gehäuse (4) entfernen. AUFB - 194...
Seite 195 BREVA V1200 Fahrzeugaufbau Die Schelle (12) entfernen. Die Haube (14) entfernen. Den Ring (13) aufbewahren. Die Halterungseinheit (8) entfernen. Ritzeleinheit AUFB - 195...
Seite 196 BREVA V1200 Fahrzeugaufbau Ritzeleinheit Zerlegen Den Sicherungsring (1) vom Gewindering entfer- nen. Den Gewindering (2) mit dem Spezialschlüssel (s4) abschrauben. Den Gewindering (2) ausbauen und den Dich- tungsring vom Gewindering abnehmen. ANMERKUNG ARBEITSVERFAHREN MIT ZERSTÖRUNG DES DICH- TUNGSRINGS. Den Dichtungsring (3) mit dem Puffer (2) CA715855 (siehe F.1) und einem Hammer in den...
Seite 197 BREVA V1200 Fahrzeugaufbau Den Dichtungsring (3) mit Fett schmieren. Den Gewindering (2) anbringen. Den Gewindering (2) mit dem Spezialschlüssel (s4) mit dem vorgesehenen Drehmoment fest- schrauben. Den Sicherungsring (1) in der angegebenen Ein- bauposition in den Gewindering (2) einsetzen. AUFB - 197...
Seite 198 BREVA V1200 Fahrzeugaufbau Einbauposition des Sicherungsrings (1). Achtung SICHERSTELLEN, DASS DER SICHERUNGSRING GUT IN SEINEM SITZ EINGESETZT IST. Halterungseinheit AUFB - 198...
Seite 199: Einbau
BREVA V1200 Fahrzeugaufbau Halterungseinheit Zerlegen Die Buchse (1) mit einem Schlagdorn ausbauen. Die Halterung (5) auf den Kopf stellen und die an- dere Buchse (8) ausbauen. Die Dichtungsringe (2) und (7) mit einem Schrau- benzieher entfernen. Die Sicherungsringe (3) und (6) mit einer geeig- neten Zange von der Halterung (5) entfernen.
Seite 200 BREVA V1200 Fahrzeugaufbau Die Halterung (5) auf den Kopf stellen. Das Kugelgelenk (4) mit einem geeigneten Puffer und einem Gummihammer einbauen. Den Sicherungsring (3) mit einer geeigneten Zan- ge an der Halterung (5) anbringen. Von Hand die neuen Dichtungsringe (2) und (7) einbauen.
Seite 201 BREVA V1200 Fahrzeugaufbau Einheit Radachse Zerlegen Das Hinterradachslager mit einem geeigneten Ab- zieher ausbauen. Die Einheit auf den Kopf stellen. Das Hinterradachslager mit einem geeigneten Ab- zieher ausbauen. EINBAU Die Lager auf 100°C (212 °F) erhitzen. Das Lager und die Radachse zusammensetzen.
Seite 202 BREVA V1200 Fahrzeugaufbau Die Einheit auf den Kopf stellen. Das Lager und die Radachse zusammensetzen. Einbau der Gehäuseeinheit Einbau der Gehäuseeinheit Die Zentrierstifte mit einem Schlagdorn und einem Hammer in das Gehäuse einsetzen. Das Gehäuse an der Spezialhalterung zusam- mensetzen.
Seite 203 BREVA V1200 Fahrzeugaufbau Die Halterungseinheit in das Gehäuse einsetzen. Die Haube und den Ring zusammensetzen. Die Haube an der Halterung anbringen. Die Schelle einbauen. Die Schelle mit der entsprechenden Zange fest- ziehen. AUFB - 203...
Seite 204 BREVA V1200 Fahrzeugaufbau Das vorgeschriebene Dichtungsmittel am Gehäu- se anbringen. Einen neuen Dichtungsring mit dem Puffer ein- bauen. Den Dichtungsring schmieren. Die Zentrier-Stiftschrauben mit M8-Gewinde in die Gewindebohrungen am Gehäuse einsetzen (sie- he Abbildung). Das Gehäuse einbauen. Die beiden Zentrierstifte entfernen.
Seite 205 BREVA V1200 Fahrzeugaufbau Die Befestigungsschrauben (7) anbringen. Die Schrauben (7) mit dem vorgeschriebenen Drehmoment festziehen. Überschüssiges Dichtungsmittel entfernen. Den Ring am Gehäuse anbringen. Die Befestigungsschrauben mit dem angegebe- nen Drehmoment festziehen. Die Öl-Einfüllschraube zusammen mit der Unter- legscheibe anbringen. Die Verschlussschraube mit dem vorgeschriebe- nen Drehmoment festziehen.
Seite 206: Kontrolle Und Fehlersuche
BREVA V1200 Fahrzeugaufbau Die Öl-Ablassschraube zusammen mit der Unter- legscheibe anbringen. Die Öl-Ablassschraube mit dem vorgeschriebe- nen Drehmoment festziehen. Das Getriebe mit dem vorgeschriebenen Öl füllen. Die Öl-Einfüllschraube zusammen mit der Unter- legscheibe anbringen. Die Öl-Einfüllschraube mit dem vorgeschriebenen Drehmoment festziehen.
Seite 207 BREVA V1200 Fahrzeugaufbau Mögliche Ursache Abhilfe 1. Gehäuse nicht abgedichtet. 2. Gehäuse-Verbindungs- 1. Die Gehäusehälften öffnen, die Passflächen sorgfältig reini- schrauben nicht mit dem vorgesehenen Drehmoment festge- gen, richtig abdichten und wieder zusammensetzen. zogen. 2. Die Verbindungsschrauben mit dem richtigen Drehmoment festziehen.
Seite 208 BREVA V1200 Fahrzeugaufbau • Den Staubschutzring zwischen Ring und Kardan anbringen. Der Staub- schutzring muss so eingebaut werden, dass der Bund auf die Getriebeeinheit weist. • Das Hinterrad an der Schwinge anbrin- gen. • Die vier Schrauben komplett mit Ab- standhalter und Staubschutzring fest- schrauben.
Seite 209 INHALTSVERZEICHNIS BREMSA REMSANLAGE...
Seite 210: Vordere Bremsbeläge
BREVA V1200 Bremsanlage Vordere Bremsbeläge Ausbau • Die Bolzen drehen und beide Splinte herausziehen. • Beide Bolzen entfernen. • Das Schwingschutzblech entfernen. • Die Bremsbeläge jeweils einzeln he- rausziehen. Achtung NACH DEM AUSBAU DER BREMSBELÄGE DEN BREMS- HEBEL NICHT BETÄTIGEN ANDERNFALLS KÖNNEN DIE BREMSKOLBEN AUS DEM SITZ AUSTRETEN UND DEM- ENTSPRECHEND BREMSFLÜSSIGKEIT AUSFLIESSEN.
Seite 211 BREVA V1200 Bremsanlage Hintere Bremsbeläge Ausbau • Die zwei Schrauben abschrauben und entfernen. • Den Bremssattel von der Bremsschei- be entfernen. • Den Bolzen drehen und den Splint he- rausziehen. • Den Splint entfernen. • Den Bolzen entfernen. • Die Bremsbeläge jeweils einzeln herausziehen.
Seite 212: Entlüftung Der Bremsanlage
BREVA V1200 Bremsanlage • Den Bolzen einsetzen. • Den Splint anbringen. • Den Bremsflüssigkeitsstand im Behäl- ter überprüfen. Entlüftung der Bremsanlage Vorne Befindet sich Luft in der Hydraulikanlage, wirkt sie wie ein Kissen, nimmt einen großen Teil des Drucks auf, der vom Hauptbremszylinder ausge- übt wird, und verringert damit die Bremswirkung.
Seite 213 BREVA V1200 Bremsanlage • Die Gummi-Schutzkappe vom Entlüf- tungsventil abnehmen. • Einen durchsichtigen Plastikschlauch auf das Entlüftungsventil am Brems- sattel der Vorderradbremse aufsetzen und das andere Schlauchende in ei- nem Auffangbehälter leiten. • Den Deckel vom Bremsflüssigkeitsbe- hälter der Vorderradbremse abneh- men.
Seite 214 BREVA V1200 Bremsanlage Befindet sich Luft in der Hydraulikanlage, wirkt sie wie ein Kissen, nimmt einen großen Teil des Drucks auf, der vom Hauptbremszylinder ausge- übt wird, und verringert damit die Bremswirkung. Luft in der Anlage zeigt sich durch eine "Schwam- migkeit"...
Seite 215 BREVA V1200 Bremsanlage • Das Entlüftungsventil schließen, bevor der Bremshebel den Anschlag er- reicht. • Diesen Arbeitsschritt sooft wiederho- len, bis ausschließlich Bremsflüssig- keit ohne Luftbläschen in den Behälter geleitet wird. ANMERKUNG BEI DER ENTLÜFTUNG DER BREMSANLAGE MUSS GE- GEBENENFALLS BREMSFLÜSSIGKEIT IN DEN BEHÄL- TER NACHGEFÜLLT WERDEN.
Seite 216 BREVA V1200 Bremsanlage • Den Deckel vom Bremsflüssigkeitsbe- hälter der Hinterradbremse abneh- men. • Mehrfach und schnell den Bremshebel der Hinterradbremse betätigen und dann in angezogener Position festhal- ten. • Das Entlüftungsventil um ¼ Umdre- hung öffnen, so dass die Bremsflüssig- keit in den Auffangbehälter fließen...
Seite 217 INHALTSVERZEICHNIS KAROS AROSSERIE...
Seite 218 BREVA V1200 Karosserie Luftfilterkasten • Den Kraftstofftank ausbauen. • Den Kabelstecker vom Lufttemperatur- sensor trennen. • Die Öl-Entlüftungsleitung herauszie- hen. • Die beiden Befestigungsschrauben des Öldampf-Sammelbehälters ab- schrauben und entfernen. • Die Schraube der Kabelführung am Fil- tergehäuse abschrauben und entfer- nen.
Seite 219 BREVA V1200 Karosserie • Den Öldampf-Sammelbehälter ver- schieben. • Die beiden vorderen Schrauben am Filtergehäuse abschrauben und ent- fernen. • Von beiden Seiten arbeiten, die Schel- le lösen und die Muffe vom Drossel- körper abziehen. • Das Luftfiltergehäuse anheben und die Benzin-Unterdruckleitung abziehen.
Seite 220 BREVA V1200 Karosserie • Von beiden Seiten arbeiten, das Sei- tenteil anheben und vom Bolzen ab- ziehen. • Von beiden Seiten arbeiten und die beiden vorderen Schrauben abschrau- ben und entfernen. • Die hintere Schraube abschrauben und entfernen. • Den Benzintank anheben und die Lei- tungen von T-Stück abziehen.
Seite 221 BREVA V1200 Karosserie • Den Kabelstecker trennen. • Die Benzinleitung trennen. • Den Benzintank zum Ausbau nach hin- ten herausziehen. KAROS - 221...
Seite 222 INHALTSVERZEICHNIS KON AUS ONTROLLEN VOR USLIEFERUNG...
Seite 223 BREVA V1200 Kontrollen vor Auslieferung Vor Auslieferung des Fahrzeugs müssen die folgenden Kontrollen vorgenommen werden. Warnung VORSICHT BEIM UMGANG MIT BENZIN. Ästhetische Kontrolle - Lack - Zusammenpassen der Plastikteile - Kratzer - Schmutz Kontrolle Drehmomente - Sicherheits-Drehmomente: Vordere und hintere Radaufhängung/ Federung...
Seite 224: Füllstandkontrollen
BREVA V1200 Kontrollen vor Auslieferung Verfahren und zur Prüfung, ob aktualisierte Versionen zur Verfügung stehen, siehe die Internetseite des Kundendienstes. Achtung UM DIE BESTE LEISTUNG ZU ERZIELEN, MUSS DIE BATTERIE VOR DEM EINSATZ VOLLSTÄN- DIG GELADEN WERDEN. EINE UNZUREICHENDE BATTERIELADUNG VOR DEM ERSTEN EIN- SATZ UND EIN NIEDRIGER BATTERIEFLÜSSIGKEITSSTAND FÜHREN ZU EINEM VORZEITIGEN...
Seite 225: Statische Kontrolle
BREVA V1200 Kontrollen vor Auslieferung - Funktion der Instrumente - Reaktion auf Gasgeben - Stabilität bei Beschleunigung und beim Abbremsen - Bremsfunktion Vorder- und Hinterradbremse - Stoßdämpferfunktion vorne und hinten - Ungewöhnliche Geräuschentwicklung Statische Kontrolle Statische Kontrolle nach Probefahrt: - Starten mit warmen Motor - Funktion des Choke (falls vorhanden) - Leerlaufstabilität (bei Drehen des Lenkers)
