Xylem SI Analytics TW 7450 Gebrauchsanleitung Seite 11

2.3.2 Montage des Titrationskopfes
Der Titrationskopf wird vor Befestigung an den Titrationsturm zusammengeschraubt.
2.3.2.1 Option A: Für Titrierköpfe TZ 3963, TZ 3967, TZ 3964 und TZ 3965:
Der gezeigte Titrationskopf TZ 3963 (Abb. 12) steht exemplarisch für die Option A.
1

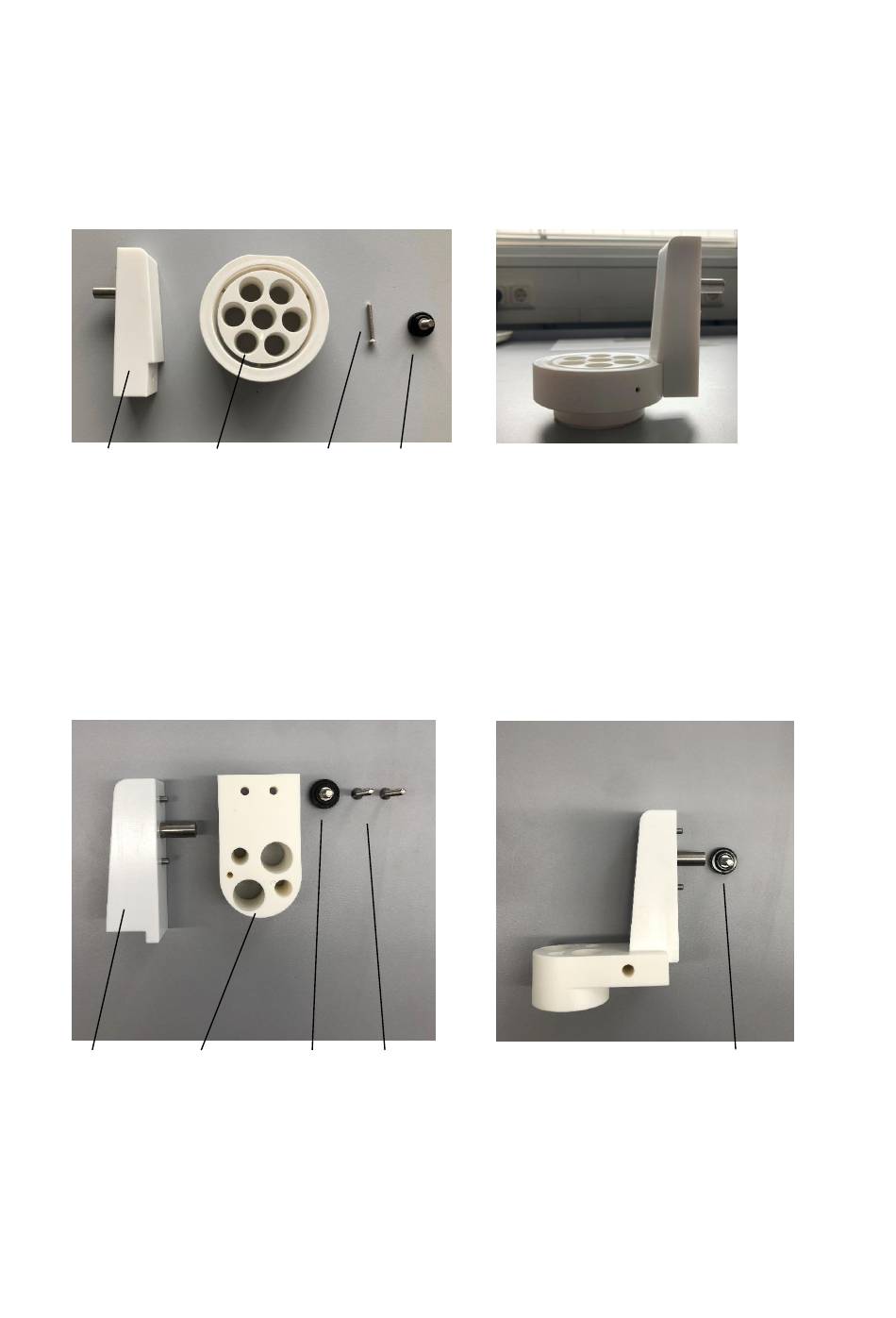

Abb. 11 Einzelteile des Titrationskopf TZ 3963
Der eigentliche Titrationskopf (2) wird mittels Schraube (3) an den Halter (1) geschraubt.
Der zusammengeschraubte Titrationskopf (Abb. 12) wird mittels der Stifte am Titrationsturm (Abb. 15 bzw. Abb.
16) aufgesetzt und über die Schraube (4) befestigt.
2.3.2.2 Option B: Für Titrierköpfe TZ 3969 und TZ 3974:
Der gezeigte Titrationskopf TZ 3974 (Abb. 14) steht exemplarisch für die Option B.
1
Abb. 13 Einzelteile des Titrationskopf TZ 3974
Der eigentliche Titrationskopf (2) wird mittels der beiden Schrauben (4) an den Halter (1) geschraubt.
Der zusammengeschraubte Titrationskopf ist im Bild rechts zu sehen.
Der komplette Kopf wird mittels der Stifte am Titrationsturm (Abb. 15 bzw. Abb. 16) aufgesetzt und über die
Schraube (3) befestigt.
2 3
2 3
4
Abb. 12 Zusammengebauter Titrationskopf TZ 3963
4
Abb. 14 Zusammengebauter Titrationskopf TZ 3974
11
3
