6. Elektrischer Anschluss

Führen Sie den elektrischen Anschluss in Übereinstim-
mung mit den örtlich geltenden Vorschriften aus.
Vergewissern Sie sich, dass die Versorgungsspannung
und die Frequenz den auf dem Typenschild angegebenen
Werten entsprechen.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie Ar-
beiten am Produkt beginnen.Stellen Sie sicher, dass
die Stromversorgung nicht versehentlich wieder einge-
schaltet werden kann.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Die Pumpe muss geerdet werden.
‐
Die Pumpe verfügt über eine Erdungsleitung und ei-
nen Stecker mit Erdverbindung. Um das Risiko eines
Stromschlags zu verringern, müssen Sie sicherstellen,
dass die Pumpe ordnungsgemäß über eine Erdungss-
teckdose geerdet ist (Schutzerdung).
‐
Schreiben nationale Vorschriften die Verwendung ei-
ner Fehlerstrom-Schutzeinrichtung vom Typ RCD oder
GFCI bzw. eine gleichwertige Schutzeinrichtung für die
Elektroinstallation vor, muss (gemäß UL/IEC
61800-5-1) aufgrund der Art des konstanten Fehler-
stroms (Gleichstrom) mindestens der Typ B installiert
werden.
Ein beschädigtes Stromkabel darf nur vom Hersteller, ei-
ner von ihm anerkannten Reparaturwerkstatt oder von au-
torisiertem Fachpersonal mit entsprechender Qualifikation
ausgetauscht werden, um Gefährdungen zu vermeiden.
Es wird empfohlen, die Festinstallation mit einem Fehler-
strom-Schutzschalter (RCCB) mit einem Auslösestrom
von weniger als 30 mA auszurüsten.

6.1 Motorschutz

Die Pumpe ist mit einem strom- und temperaturabhängigen
Motorschutz ausgestattet.
6.2 Anschluss über Stecker
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Vergewissern Sie sich, dass der im Lieferumfang ent-
haltene Netzstecker den örtlich geltenden Vorschriften
entspricht.
‐
Stellen Sie sicher, dass die Pumpe ausschließlich über
eine ordnungsgemäß geerdete Steckdose ange-
schlossen ist (Schutzerdung).
‐
Der Schutzleiter der Steckdose muss an den Schutz-
leiter der Pumpe angeschlossen werden. Daher muss
der Stecker über das gleiche Schutzleitersystem verfü-
gen wie die Steckdose. Ist dies nicht der Fall, verwen-
den Sie einen geeigneten Adapter.

6.3 Anschluss ohne Stecker

Der elektrische Anschluss darf nur von einer Elektrofach-
kraft in Übereinstimmung mit den örtlich geltenden Vor-
schriften vorgenommen werden.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Die Pumpe muss an einen externen Netzschalter mit
einer Kontaktöffnungsweite von mindestens 3 mm
(0,12 Zoll) an allen Polen angeschlossen werden.

7. Einschalten des Produkts

Starten Sie die Pumpe erst, wenn sie vollständig mit Flüs-
sigkeit gefüllt ist.

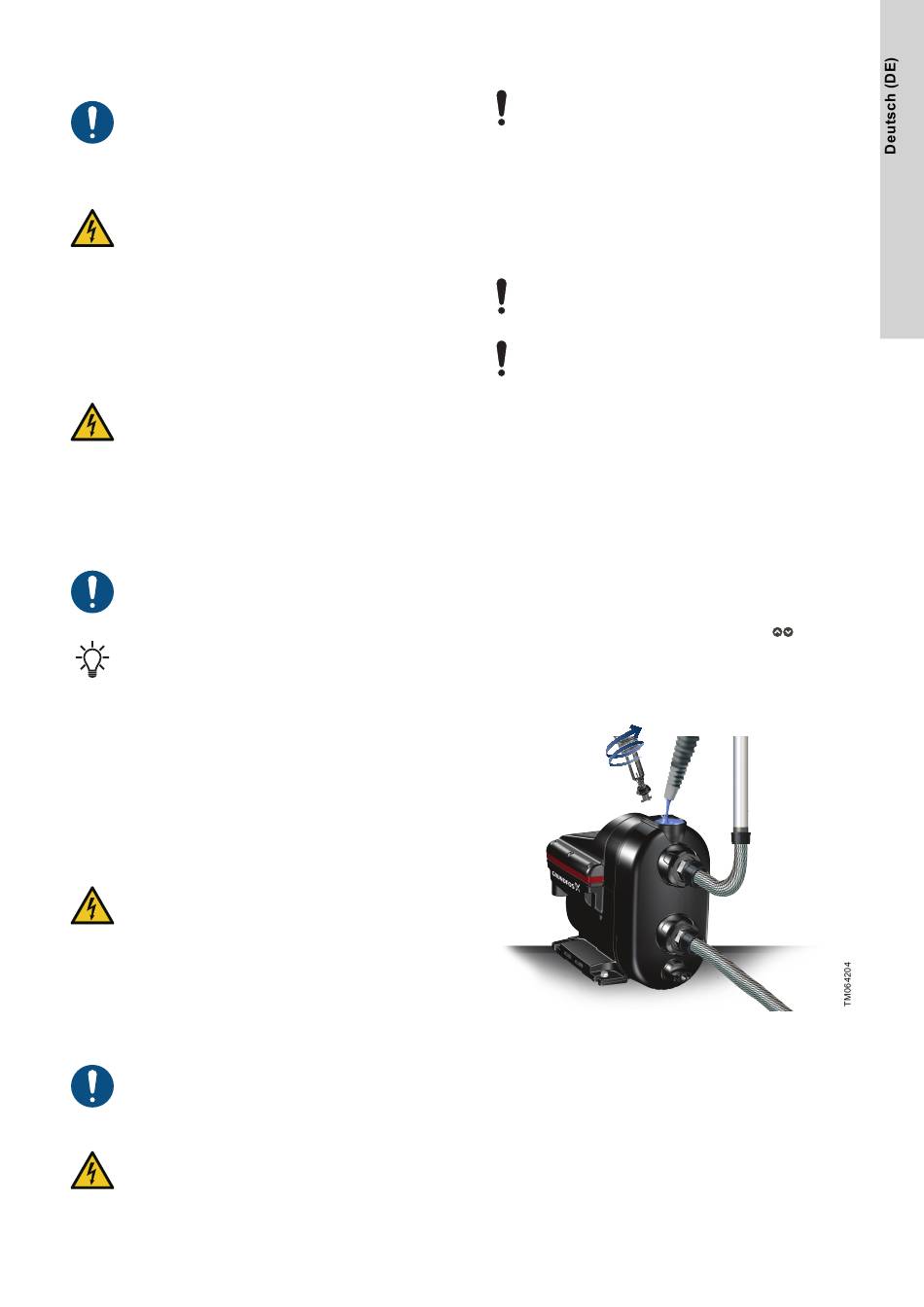

7.1 Auffüllen der Pumpe
1. Lösen Sie den Einfüllstopfen und füllen Sie mindestens 1,7 Liter
Wasser in das Pumpengehäuse. Siehe Abb. „Auffüllen der
Pumpe"
2. Setzen Sie den Einfüllstopfen wieder ein und schrauben Sie ihn
fest.
Wenn die Saugtiefe größer als 6 m (20 ft) ist, kann es er-
forderlich sein, die Pumpe mehr als einmal aufzufüllen.
Ziehen Sie die Einfüll- und Ablassstopfen immer per Hand
fest.
Weitere Informationen
7.2 Einschalten der Pumpe

7.2 Einschalten der Pumpe

1. Öffnen Sie eine Zapfstelle, um das Entlüften der Pumpe
vorzubereiten.
2. Stecken Sie den Netzstecker ein oder schalten Sie die
Stromversorgung ein, damit die Pumpe anläuft.
3. Sobald das Wasser ohne Luft an der Zapfstelle ankommt,
schließen Sie diese.
4. Öffnen Sie die höchstgelegene Zapfstelle in der Installation,
vorzugsweise einen Duschkopf.
5. Passen Sie den Drucksollwert mithilfe der Tasten
benötigten Druck an.
6. Schließen Sie die Zapfstelle.
Damit ist die Inbetriebnahme abgeschlossen.
Auffüllen der Pumpe
Weitere Informationen
7.3 Druckeinstellung
an den
