Warnung: Hitzebeständige Handschuhe beim Hantieren mit heißem Gehäuse
verwenden.
Kupplungsseitige Gehäusehälfte aus dem Heißluftherd nehmen und auf die
zündungsseitige Gehäusehälfte aufsetzen.
Beide Gehäusehälften mit 9 Zylinderschrauben verschrauben.
Hinweis: Unterschiedliche Längen der Zylinderschrauben beachten.
Die Zylinderschrauben kreuzweise, in der Mitte des Gehäuses beginnend
und in mehreren Schritten mit dem angegebenen Anzugsdrehmoment
(M24) festziehen.
M24 = 10 Nm
Kurbelgehäuse abkühlen lassen.
Kurbelgehäuse auf den Montagebock setzen und mit den 4 Fixierschrauben befestigen
Hinweis: Spezialwerkzeug „Montagebock kpl."
ROTAX Teile-Nr.: 876 762, 676 050

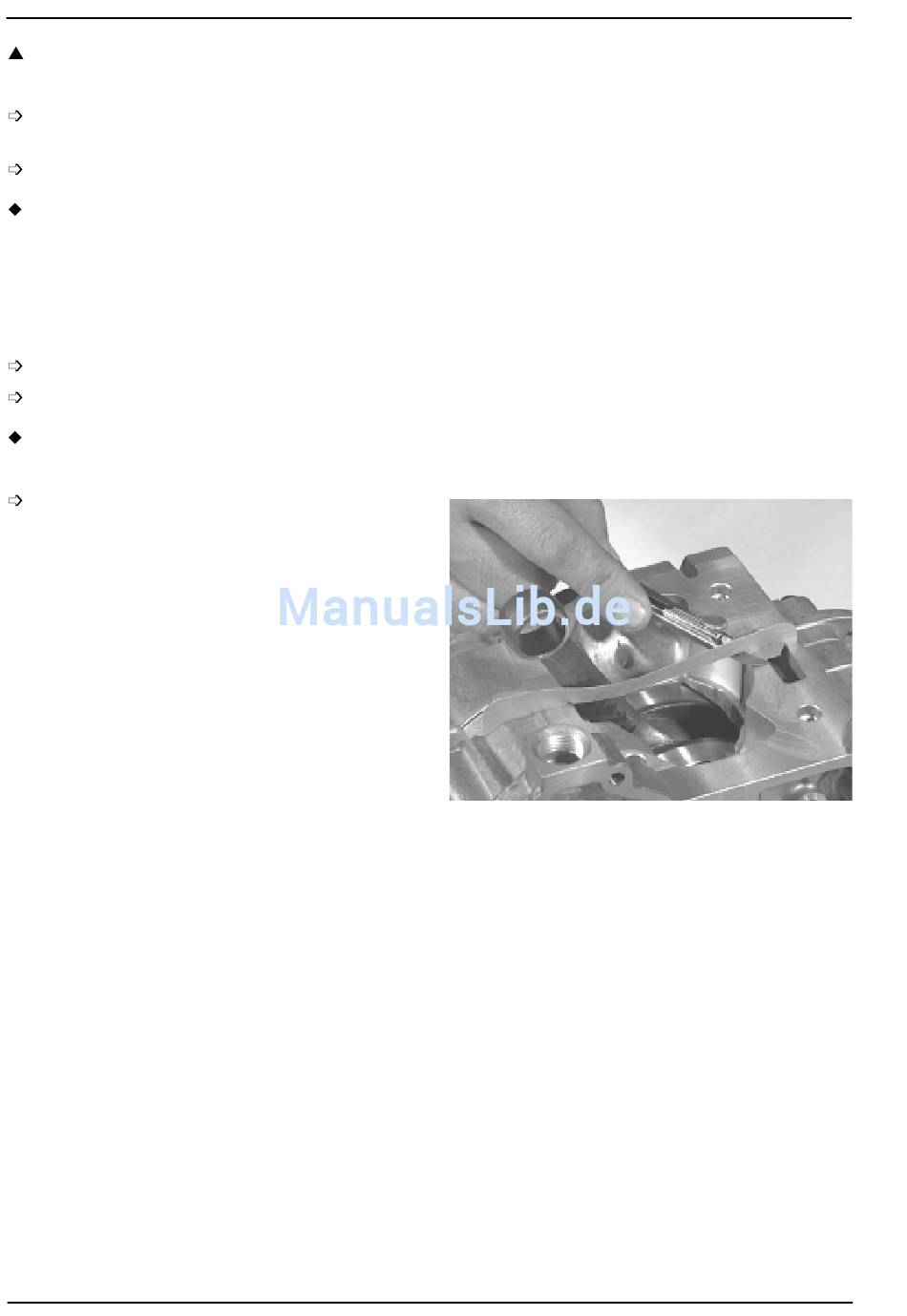

Überstehende Teile der Gehäusedichtung im
Bereich des Zylinderflansches und der
Zylinderzentrierung vorsichtig mit einem Messer
entfernen, ohne dabei die Dichtfläche zu
beschädigen.
Seite 44
Reparaturhandbuch FR 125 MAX und FR 125 Junior MAX
Bild 60
