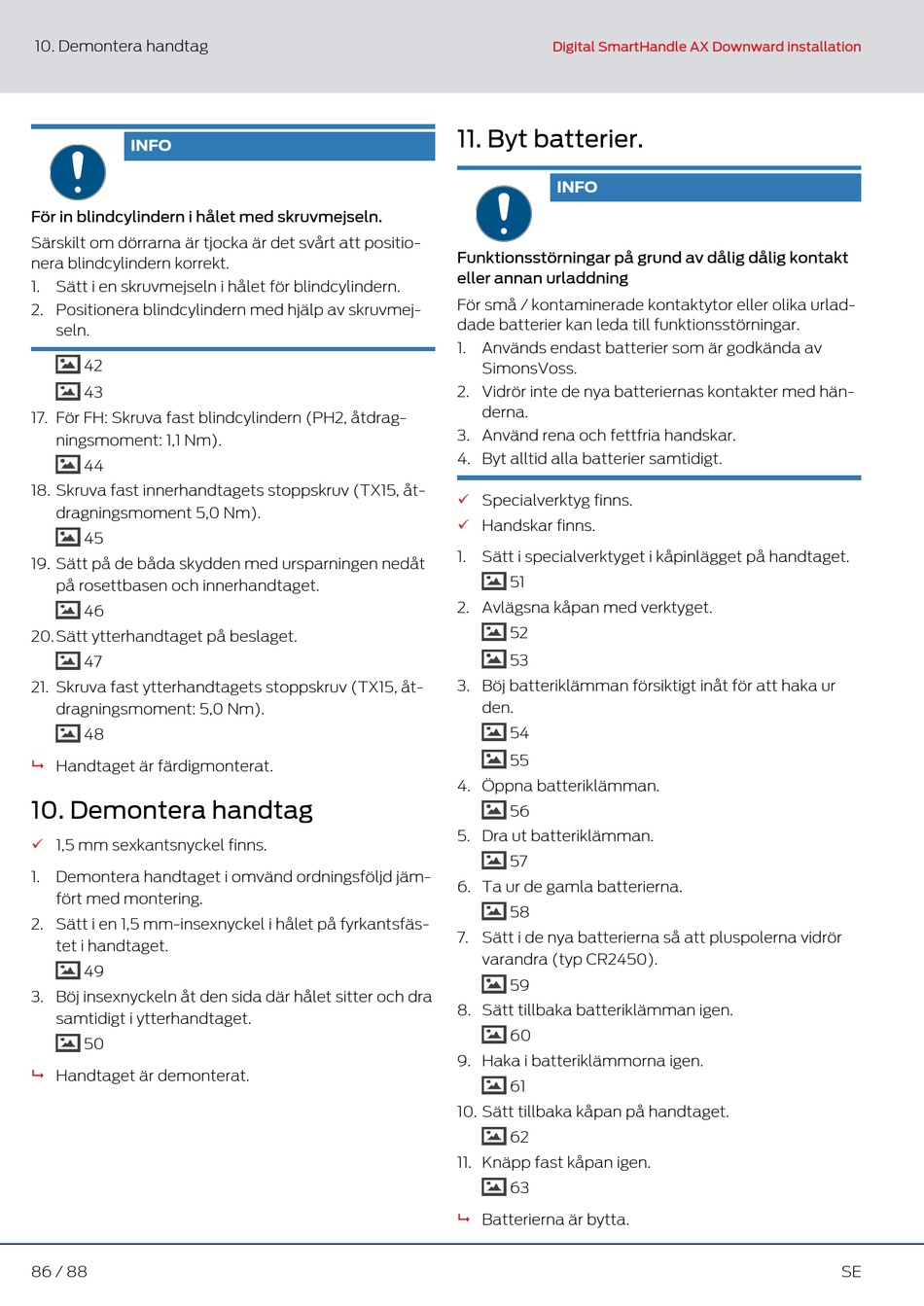

10. Demontera handtag
INFO
För in blindcylindern i hålet med skruvmejseln.
Särskilt om dörrarna är tjocka är det svårt att positio-
nera blindcylindern korrekt.
1. Sätt i en skruvmejseln i hålet för blindcylindern.
2. Positionera blindcylindern med hjälp av skruvmej-
seln.
42
43
17. För FH: Skruva fast blindcylindern (PH2, åtdrag-
ningsmoment: 1,1 Nm).
44
18. Skruva fast innerhandtagets stoppskruv (TX15, åt-
dragningsmoment 5,0 Nm).
45
19. Sätt på de båda skydden med ursparningen nedåt
på rosettbasen och innerhandtaget.
46
20. Sätt ytterhandtaget på beslaget.
47
21. Skruva fast ytterhandtagets stoppskruv (TX15, åt-
dragningsmoment: 5,0 Nm).
48
9 Handtaget är färdigmonterat.
10. Demontera handtag
ü 1,5 mm sexkantsnyckel finns.
1. Demontera handtaget i omvänd ordningsföljd jäm-
fört med montering.
2. Sätt i en 1,5 mm-insexnyckel i hålet på fyrkantsfäs-
tet i handtaget.
49
3. Böj insexnyckeln åt den sida där hålet sitter och dra
samtidigt i ytterhandtaget.
50
Handtaget är demonterat.
9
86 / 88
Digital SmartHandle AX Downward installation
11. Byt batterier.
INFO
Funktionsstörningar på grund av dålig dålig kontakt
eller annan urladdning
För små / kontaminerade kontaktytor eller olika urlad-
dade batterier kan leda till funktionsstörningar.
1. Används endast batterier som är godkända av
SimonsVoss.
2. Vidrör inte de nya batteriernas kontakter med hän-
derna.
3. Använd rena och fettfria handskar.
4. Byt alltid alla batterier samtidigt.
Specialverktyg finns.
ü
Handskar finns.
ü
1. Sätt i specialverktyget i kåpinlägget på handtaget.
51
2. Avlägsna kåpan med verktyget.
52
53
3. Böj batteriklämman försiktigt inåt för att haka ur
den.
54
55
4. Öppna batteriklämman.
56
5. Dra ut batteriklämman.
57
6. Ta ur de gamla batterierna.
58
7. Sätt i de nya batterierna så att pluspolerna vidrör
varandra (typ CR2450).
59
8. Sätt tillbaka batteriklämman igen.
60
9. Haka i batteriklämmorna igen.
61
10. Sätt tillbaka kåpan på handtaget.
62
11. Knäpp fast kåpan igen.
63
9 Batterierna är bytta.
SE
